TNC 407/TNC 415/TNC 425 2 Referenzmarken 4-61

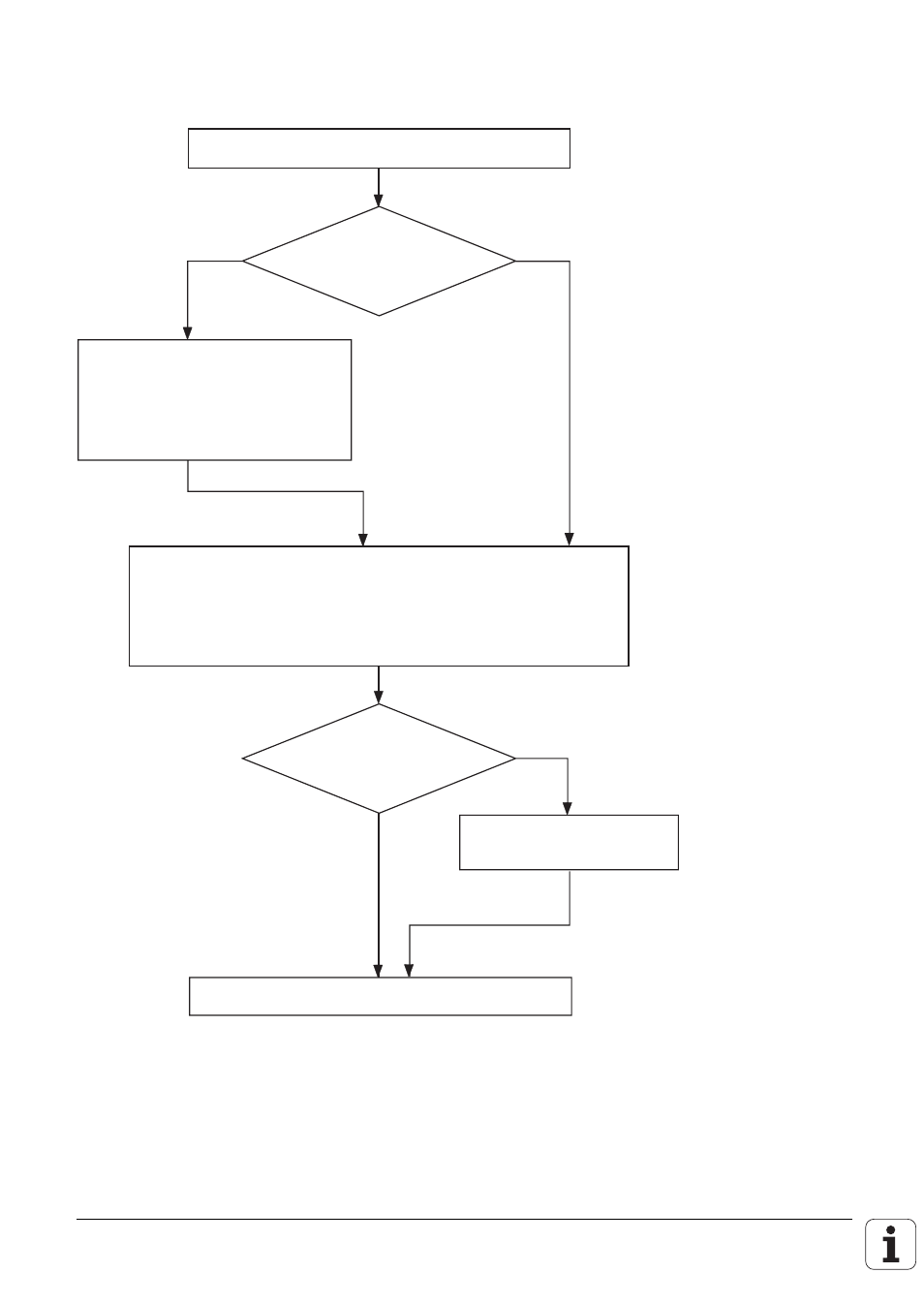

Ablauf "Automatisches Überfahren der Referenzmarken" (Drücken der externen START-Taste).
MP1350.X = 2
Externe START-Taste drücken
Schaltnocken
"Referenz-Endlage"
geschlossen?
Maschine verfährt in
Verfahrrichtung aus MP1320
mit der Geschwindigkeit aus
MP1330.x auf den
Schaltnocken "Referenz-Endlage"
Maschine
außerhalb Software-
Endschalter-Bereich?
Maschine verfährt auf
Software-Endschalter
Maschine stopt
Nein Ja
Ja
Nein
Maschine verfährt in invertierter Verfahrrichtung aus MP1320
und mit reduzierter Geschwindigkeit aus MP1331.x
Nach Öffnen des Schaltnockens "Referenz-Endlage"
wird der erste Referenzimpuls ausgewertet
