Seite 247

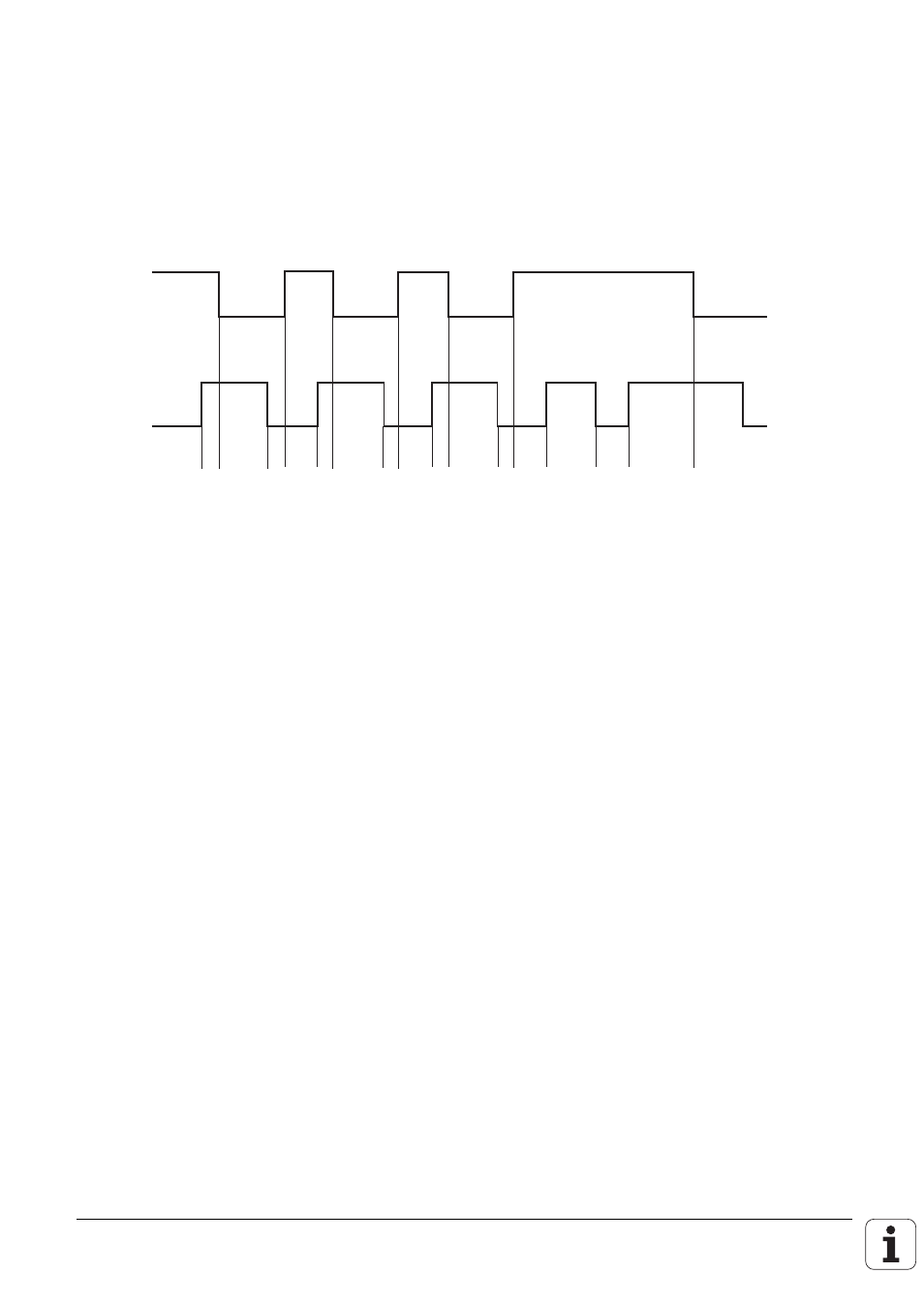

5.2 Ablauf-Diagramm
Die externe Elektronik muß die vorgegebenen Rahmenbedingungen erfüllen. Insbesondere muß bei
der TNC 415 nach mindestens 114 ms (bei der TNC 407: 146 ms) die Rückmeldung für "Steuerung
ist betriebsbereit" erfolgen.
5.2.1 TNC 415
X41/34
X42/4
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Bildschirmanzeige
1.
Warten auf Steuerspannung.
Steuerspannung für
Relais fehlt
2.
Erkennen der Steuerspannung an X42/4 und Abschalten
des Signals "Steuerung ist betriebsbereit" an X41/34
durch ersten Mikroprozessor (t < 66 ms).
3.
Maximale Zeit, in der die Rückmeldung "Steuerung ist
betriebsbereit" an X42/4 auf 0 gehen muß (t < 114 ms).
Bei Überschreitung
NOT-AUS defekt
4.
Erkennen der Rückmeldung und Setzen von X41/34
(t < 20 ms).
5.
Warten auf Steuerspannung.
Steuerspannung für
Relais fehlt.
6.
Erkennen der Steuerspannung an X42/4 und Abschalten
des Signals "Steuerung ist betriebsbereit" an X41/34
durch zweiten Mikroprozessor (t < 66 ms).
7.
Maximale Zeit, in der die Rückmeldung "Steuerung ist
betriebsbereit" an X42/4 auf 0 gehen muß. (t < 114 ms).
Bei Überschreitung
NOT-AUS defekt
8.
Erkennen der Rückmeldung und Setzen von X41/34
(t < 20 ms).
9.
Warten auf Steuerspannung.
Steuerspannung für
Relais fehlt.
