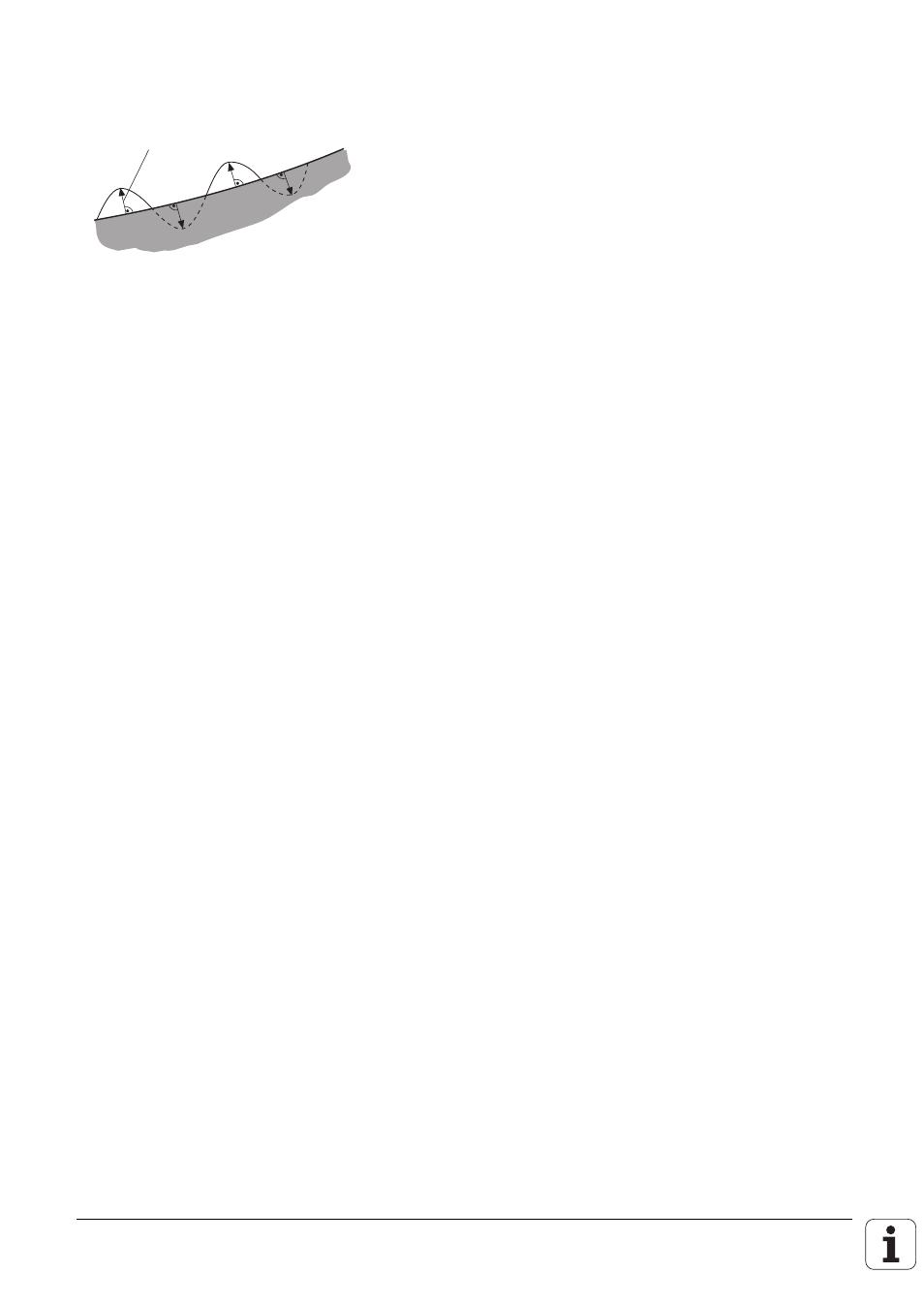

Der Vorschub in Normalen-Richtung (MP 6230) ist die resultierende Geschwindigkeit, mit der das
Tastsystem in der senkrechten Richtung zur Kontur vom nichtausgelenkten in den ausgelenkten
Zustand geführt wird und umgekehrt.
Normalen-Richtung
Der Vorschub in Normalen-Richtung bestimmt neben der Schwingungs-Amplitude auch den
maximalen Abtast-Vorschub. Ist MP 6230 zu niedrig, so wird die Maschinen-Dynamik nicht voll
ausgenutzt und es ergibt sich ein niedriger Abtast-Vorschub. Ist MP 6230 zu hoch, so wird die
Schwingungs-Amplitude zu groß. Dies wird dadurch deutlich, daß der Taststift von der Kontur
sichtbar abhebt (Taststift "klopft" auf die Werkstück-Oberfläche) und der Abtast-Vorschub nicht mehr
größer wird.
Im Maschinen-Parameter MP6240 wird die maximale Auslenkung des Taststiftes festgelegt.
MP 6240 ist von der Länge des eingesetzten Taststiftes abhängig. Mit MP 6240 wird die maximale
Strecke festgelegt, um die an Innenecken zurückgezogen wird. Sollte nach dem Zurückfahren um
den in MP 6240 definierten Wert das Tastsystem nicht "frei" werden, so wird in positiver Richtung
der Tastsystem-Achse (z. B. Z+) zurückgefahren. Sobald das Tastsystem "frei" geworden ist, wird
das Digitalisieren fortgesetzt.
Wird der Eingabewert zu klein gewählt, so versucht das Tastsystem in einer Innenecke wiederholt
freizufahren und bleibt eventuell dort hängen.
Mit dem Maschinen-Parameter MP6260 wird festgelegt, ob in den ausgegebenen Digitalisierdaten
an jedem NC-Satz ein M90 angefügt wird (siehe auch "Konstante Bahngeschwindigkeit an Ecken mit
M90").
Der Maschinen-Parameter MP6270 legt das Ausgabe-Format der Digitalisierdaten fest, d. h. mit
wieviel Dezimalstellen die Koordinatenwerte ausgegeben werden.
MP6210
Anzahl der Schwingungen in Normalen-Richtung pro Sekunde.
Eingabebereich 0 bis 65,535 [1/s]
MP6230
Vorschub in Normalen-Richtung
Eingabebereich: 0 bis 1000 [mm/min]
MP6240
Maximale Auslenkung des Taststiftes
Eingabebereich: 0 bis 10,000 [mm]
MP6260
Ausgabe von M90 bei NC-Sätzen mit Digitalisier-Daten
Eingabewert: 0 = Keine Ausgabe von M90
1 = Ausgabe von M90 in jedem NC-Satz
MP6270
Runden von Dezimalstellen
Eingabewert: 0 = Ausgabe 0,001 mm-Schritten (1 µm)
1 = Ausgabe 0,01 mm-Schritten (10 µm)
2 = Ausgabe in 0,000 1 mm-Schritten (0,1 µm)
