3-48
TNC 407/TNC 415/TNC 425 10 Handrad-Eingang 11.97

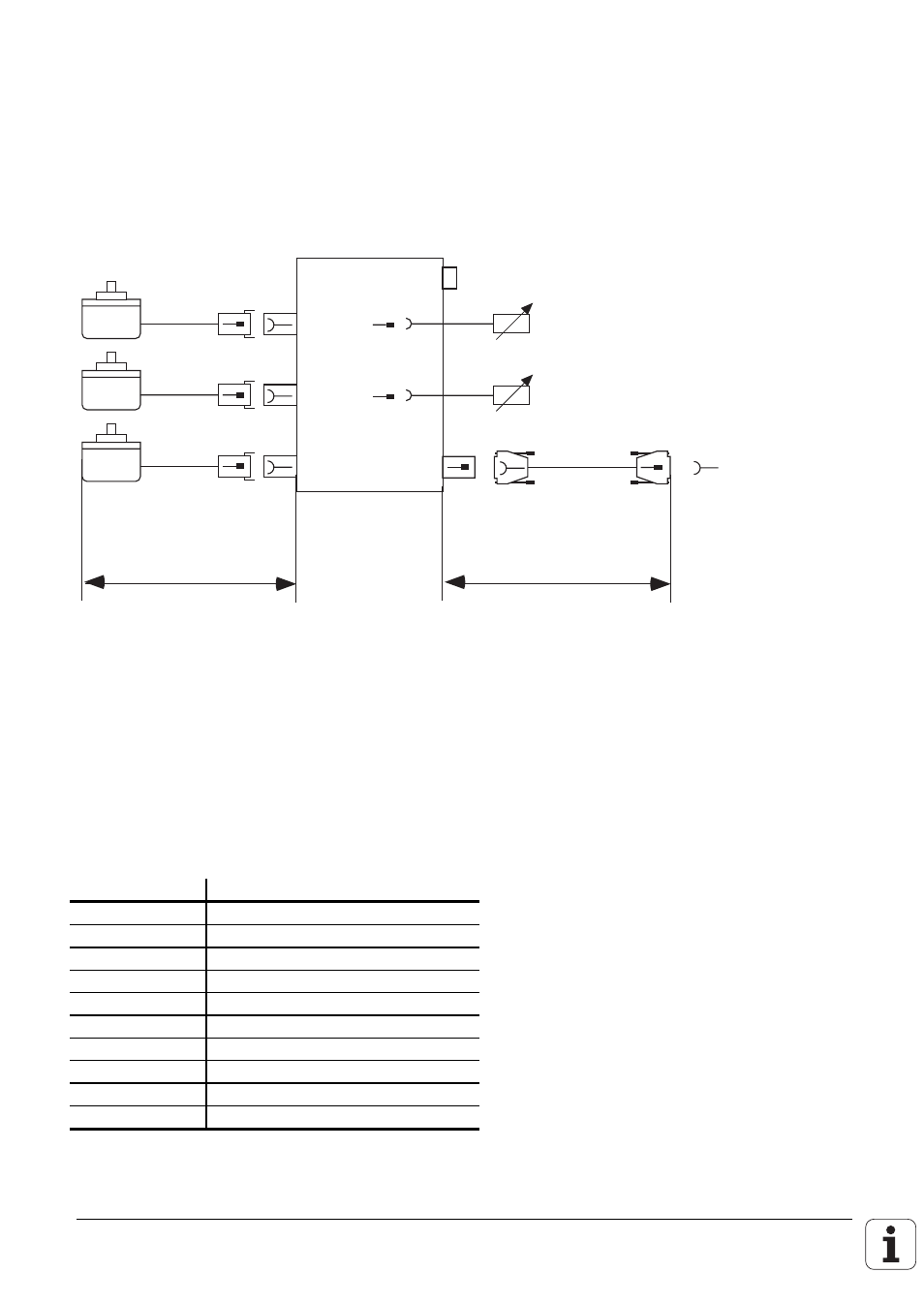

10.5 Handrad-Adapter HRA 110
Mit dem HRA 110 können 2 oder 3 Handräder HR 150 an eine LE angeschlossen werden.
Die ersten beiden Handräder sind fest den Achsen X und Y zugeordnet. Das dritte Handrad kann
entweder über einen Stufenschalter (Option) oder Maschinen-Parameter den Achsen X,Y,Z, IV oder
V zugeordnet werden. (Siehe Kapitel "Handrad" in Register "Maschinen-Anpassung").
HRA 110
X3
X2
X1
X23 (LE) X23
S1
X31 24 V
Achswahl (Option)
AXIS SELECTION (OPTIONAL)
Unterteilungsfaktorwahl (Option)
INTERPOLATION FACTOR (OPTIONAL)
max. 50 m
Id.-Nr. 270 909..
HR 150
S2
max. 20 m
Ein weiterer Stufenschalter (Option) ermöglicht die Wahl des Unterteilungsfaktors für die Handräder.
Der Unterteilungsfaktor des Stufenschalters muß in der PLC ausgewertet werden, wobei er nur
noch am Bildschirm angezeigt wird, aber nicht mehr über Tastatur zu ändern ist.
Der Unterteilungsfaktor kann jedoch auch ohne Stufenschalter über die Tastatur, wie bisher
achspezifisch eingestellt werden.
Anschlußbelegungen
Handrad-Eingänge X1, X2, X3
Anschluß-Nr. Belegung
1 I
1
+
2 I
1
–
5 I
2
+
6 I
2
–
7 I
0
+
8 I
0
–
3 + 5 V
4 0 V
9 Innenschirm
Gehäuse Außenschirm
