4-60
TNC 407/TNC 415/TNC 425 2 Referenzmarken 11.97
2.1.3 Längenmessung über Drehgeber
Maschinen-Parameter MP1350.x = 2
Bei Längenmessung über Drehgeber wird je Umdrehung des Gebers ein Referenzimpuls
abgegeben. Es muß sichergestellt sein, daß nach Einschalten der Maschine immer derselbe
Referenzimpuls ausgewertet wird. Dies kann ebenfalls mit den Schaltnocken "Referenz-Endlage"
realisiert werden.

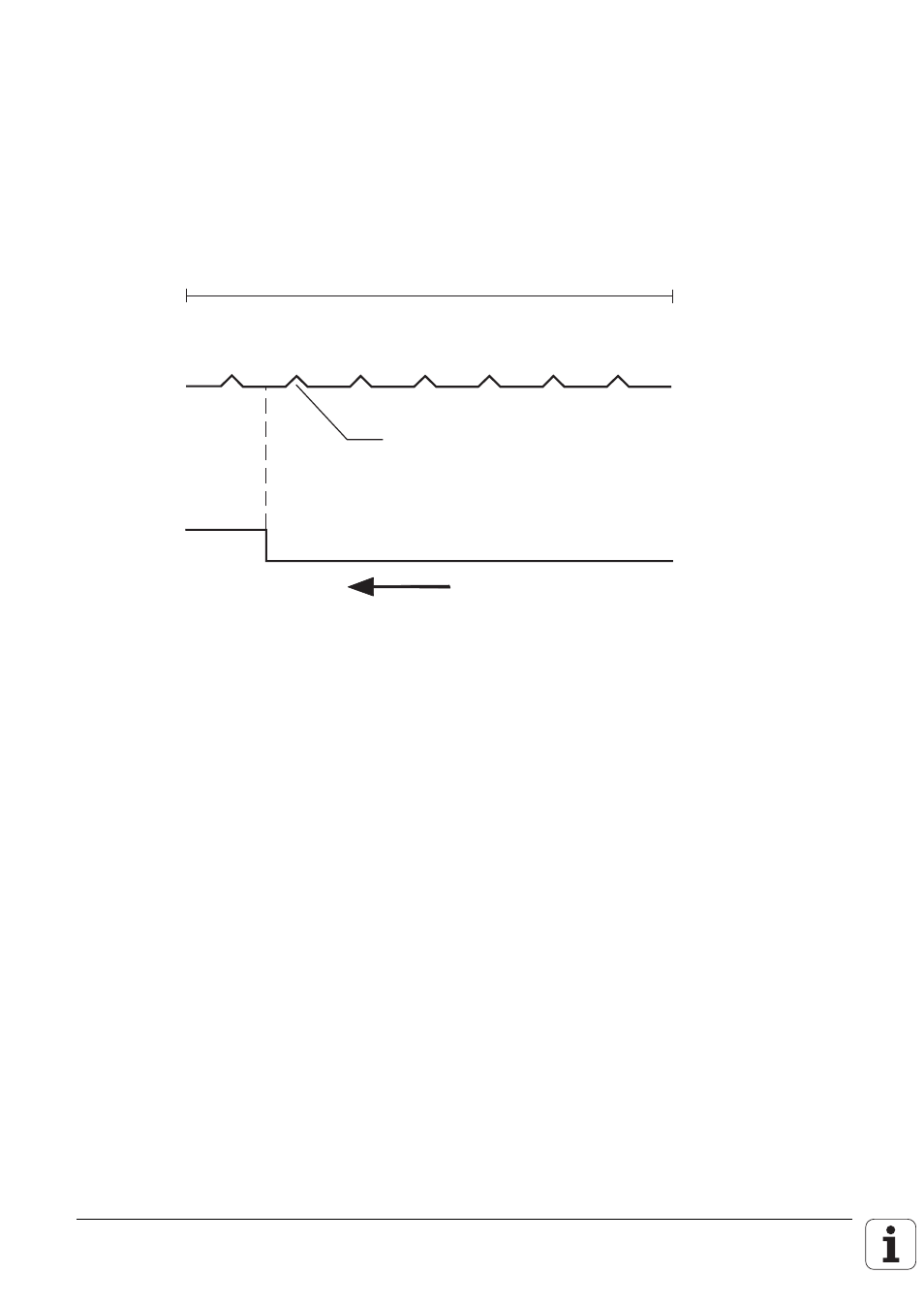

Referenzimpulse
geschlossen
offen
Schaltnocken
"Referenz-Endlage"
Verfahrrichtung MP1320
Meßlänge
Gewünschter Referenzimpuls
