11-4
TNC 407/TNC 415/TNC 425 2 Montage und elektrischer Anschluß 11.97

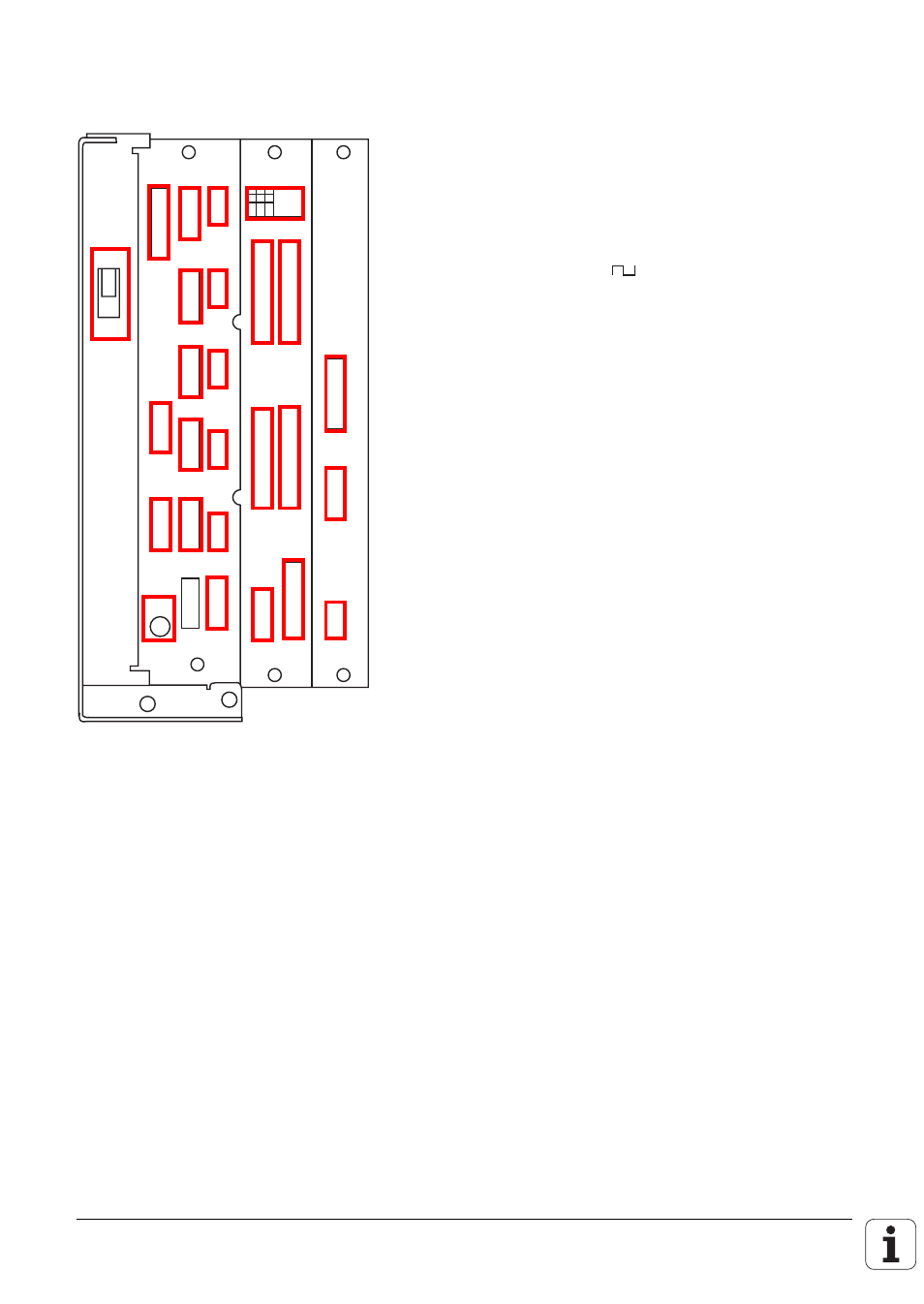

2.2 Anschluß-Übersicht
X43
X47
X42 X46
X41 X45
X44
X21
X22
X23
24V
X31
B
X14 X1 X15
X2
X3
X4
X5
X6
X12
X20
X19
X8
X18
X17
X16
Regelkreis-Platine
X1 = Meßsystem 1 (~)
X2 = Meßsystem 2 (~)
X3 = Meßsystem 3 (~)
X4 = Meßsystem 4 (~)
X5 = Meßsystem 5 (~)
X6 = Meßsystem S (
)
X8 = Sollwert-Ausgang 1, 2, 3, 4, 5, S
X12 = schaltendes Tastsystem
X14 = messendes Tastsystem
X15 = Meßsystem/Geschwindigkeit
X16 = Meßsystem/Geschwindigkeit
X17 = Meßsystem/Geschwindigkeit
X18 = Meßsystem/Geschwindigkeit
X19 = Meßsystem/Geschwindigkeit
X20 = reserviert
B
= Betriebserde
PLC- und Grafik-Platine
X41 = PLC-Ausgang
X42 = PLC-Eingang
X43 = Bildschirm-Einheit (BC 110)
X44 = Stromversorgung 24 V für PLC
X45 = TNC-Bedienfeld (TE)
X46 = Maschinen-Bedienfeld
X47 = PLC-Leistungsplatine (PL)
Rechner-Platine
X21 = Datenschnittstelle V.24/RS-232-C
X22 = Datenschnittstelle V.11/RS-422
X23 = Handrad
X31 = Stromversorgung 24 V– für NC
