11.97
TNC 407/TNC 415/TNC 425 1 PLC-Funktionen 7-7
1.2 PLC-Hauptmenü

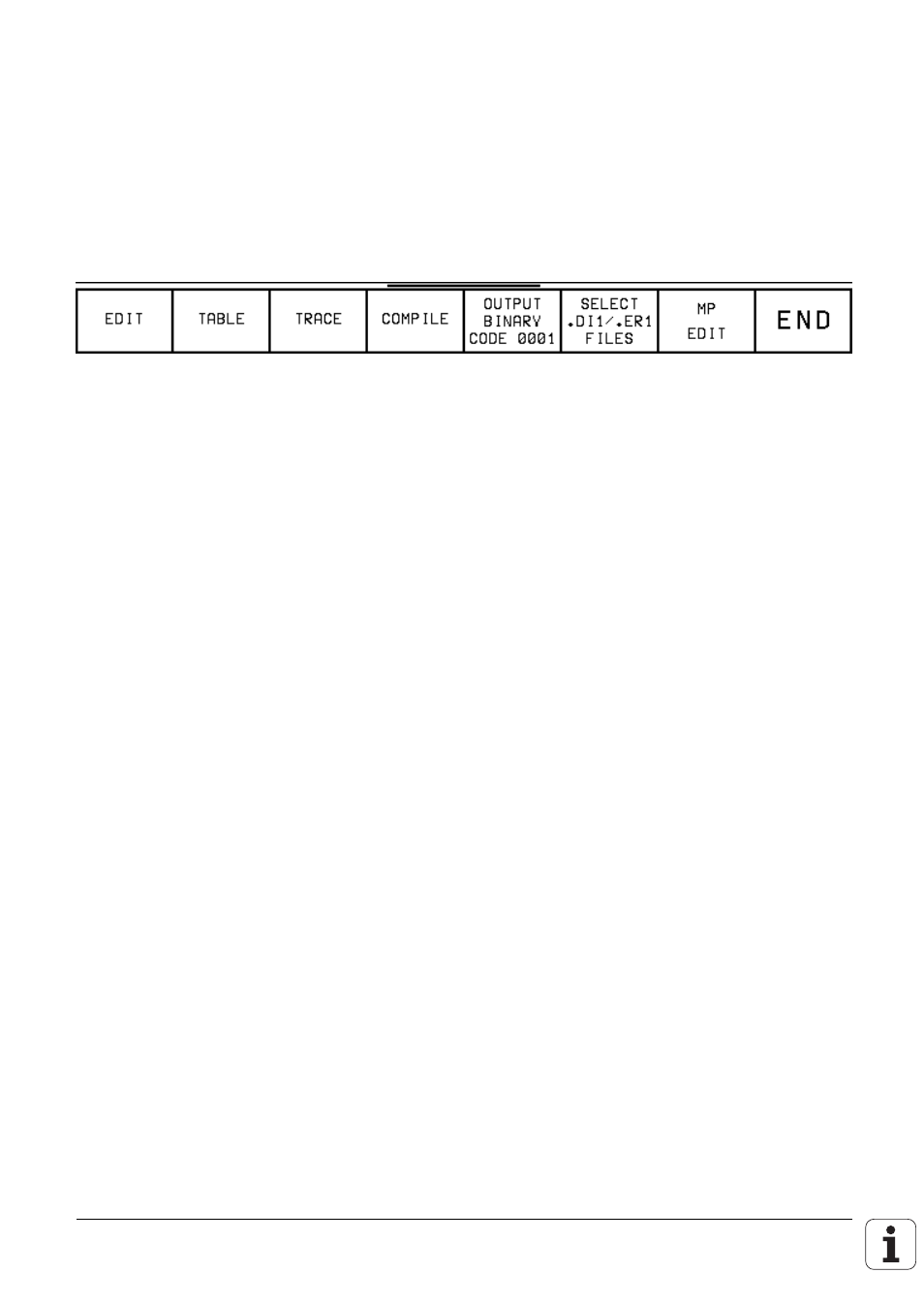

Nach Eingabe der Schlüsselzahl (bzw. Softkey PLC EDIT) erscheint folgende Bildschirm-Anzeige
(Hauptmenü):
RECHENZEIT MAXIMAL XXX%
AKTUELL XXX%
CODELÄNGE XX KBYTE
ABLAUF-PGM XXXX XXXX.XXX
EDITOR-PGM XXXX XXXX.XXX
Datei-
Einspeichern
anwählen Tabelle
M/I/O/T/C
anwählen TRACE-
Funktion
anwählen PLC-
Programm
übersetzen Binäre
Ausgabe des
PLC-
Programms Dialog- bzw.
Fehlermel-
dungs-Datei
aktivieren Aufruf der
Maschinen-
Parameter-
Liste PLC-Betrieb
verlassen
Rechenzeit
Die Rechenzeit der PLC (Zeit für PLC-Durchlauf) wird in % der maximalen Zeit von 10 ms angege-
ben, wobei 10 ms 200 % entsprechen!
Rechenzeit-Maximal
Die längste vorgekommende Durchlaufzeit des aktuellen Ablaufprogramms wird ebenfalls in % an-
gezeigt. Überschreitet diese Zeit das absolute Maximum von 10 ms, so wird die blinkende Fehler-
meldung "Fehler im PLC-Programm 53" angezeigt.
Rechenzeit Aktuell
Hier wird die Zeit des letzten PLC-Durchlaufs in % angezeigt.
Code-Länge
Dies ist die Länge des übersetzten Ablaufprogramms in KB.
Ablaufprogramm
Hier wird das zuletzt compilierte PLC-Programm angezeigt. Wird aus dem RAM abgearbeitet
(MP4010), so kann das gewünschte Ablaufprogramm über die Taste PGM NAME und SELECT
(Softkey) angewählt werden und muß mit der Funktion COMPILE (Softkey) übersetzt werden. Ein
Programm, das schon vor dem Einschalten als Ablaufprogramm gewählt war, wird automatisch
übersetzt. Erst nach dem Übersetzen ist das PLC-Programm aktiv!
Editorprogramm
In der Zeile EDITOR-PGM steht der Name einer Datei, die mit Softkey SELECT ausgewählt wurde.
Wurde kein Ablaufprogramm aktiviert und kein Editorprogramm ausgewählt, so sind die dazugehö-
rigen Namensfelder leer!
Von diesem Hauptmenü aus gelangt man in die verschiedenen PLC-Funktionen.
