TNC 407/TNC 415/TNC 425 2 Datenschnittstellen der TNC 8-11

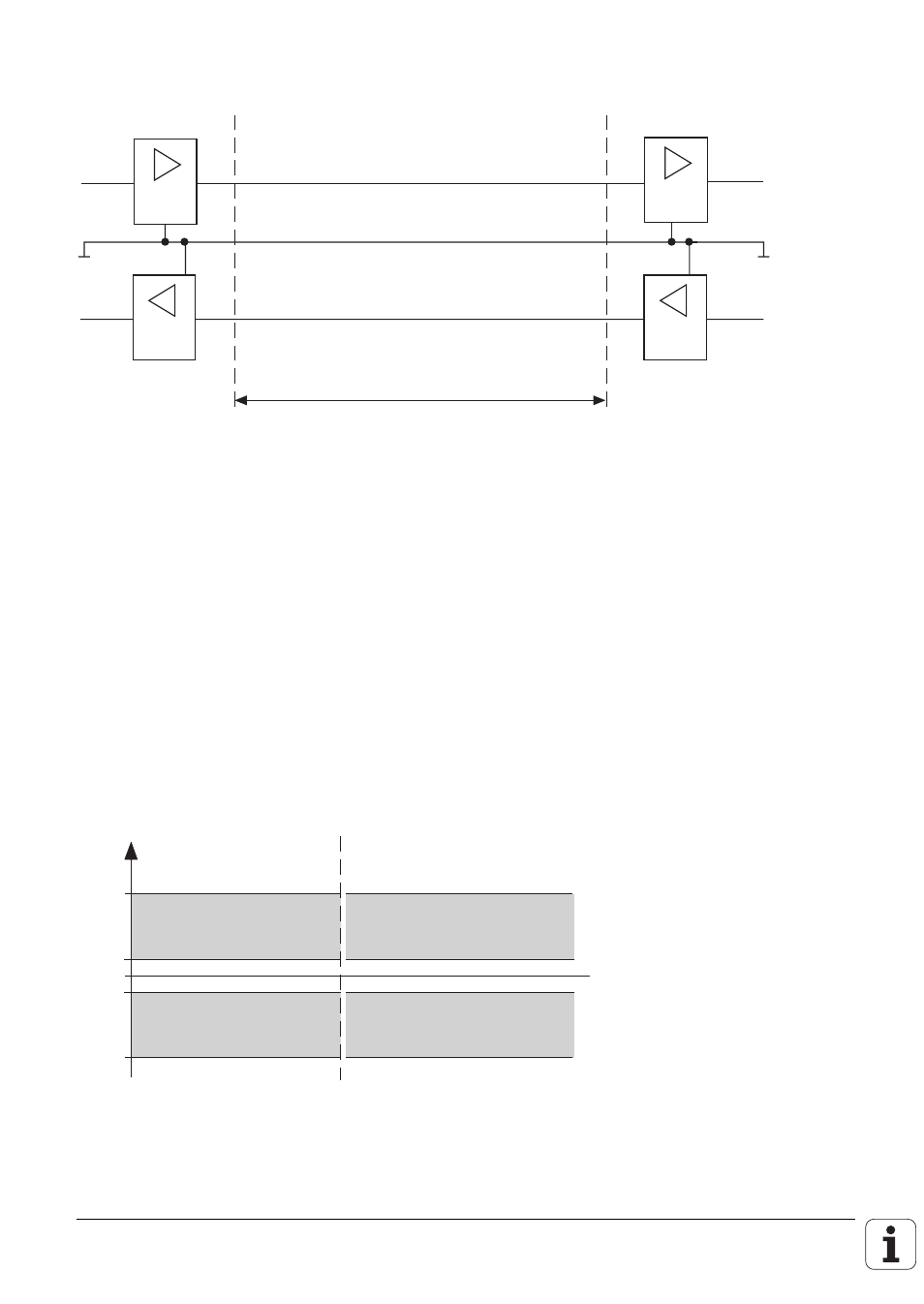

Prinzip der physikalischen Verbindung:
Sender
Transmitter
Übertragungsstrecke
Transmission path
Empfänger
Receiver
RxD TxD
RxD TxD
2.2.2 Signalpegel
Bei der Schnittstelle V.24/RS-232-C muß man zwei verschiedene Signalleitungen und deren Pegel
unterscheiden.
Datenleitungen:
Die Datensignale sind in einem Bereich von –3 bis –15 V für logisch "1" (MARK) und in einem Bereich
von +3 bis +15 V für logisch "0" (SPACE) definiert.
Steuer- und Meldeleitungen:
Diese Signale sind in einem Bereich von +3 bis +15 V für ON (High) und in einem Bereich von –3 bis
–15 V für OFF (Low) definiert.
Für alle Signale gilt, daß der Spannungsbereich von –3 bis +3 V nicht als Logikpegel definiert und
daher auch nicht auswertbar ist.
– 1 3
U [V]
+ 15
– 15
+ 1 3
Datensignale
Data signals
Steuer- und Meldesignal
Control and message signal
"0"
SPACE
HIGH
ON
"1"
MARK
LOW
OFF
0
