1.
2.
3
.12"
G
7
8
9
F
A
B C D
22
.87"
5
.20"
E
3
.12"
4
6
5
H
K
10
4

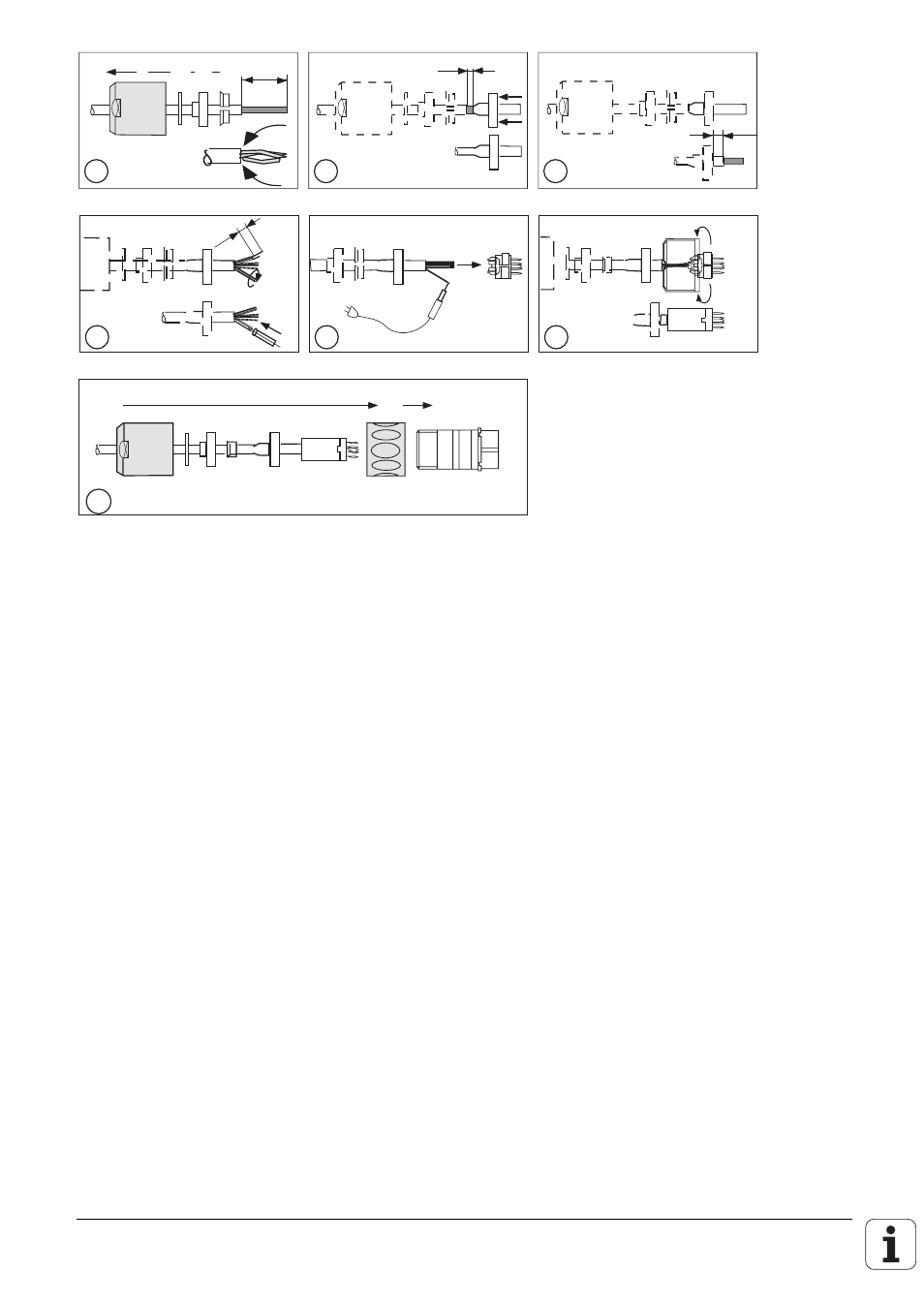

Teile A — D auf Kabel schieben, ggfs. Verschraubung für Metallschutzschlauch gemäß
Abb. 3 montieren. 22 mm vom Außenmantel abisolieren. Außenschirm aufdrillen und
zurückklappen.
5
Außenschirm bis auf 3 mm abschneiden und Schirm-Kontaktierungshülse E, zwischen
Innenmantel und Schirmgeflecht schieben.
6
Innenmantel bis auf 5 mm abisolieren.
7
1. Innenschirm verdrillen.
2. Verdrillten Innenschirm mit Schrumpfschlauch isolieren.
8
Alle Litzen 3 mm abisolieren, verdrillen und verzinnen und gemäß Belegungsplan an G
oder G1 anlöten.
9
Teil F montieren.
10
Stecker zusammenschieben.
Bei der Montage der Meßsysteme ist folgendes zu beachten:
.Der Innenschirm (Pin 9) darf mit dem Außenschirm (Steckergehäuse) keine leitende Verbindung
haben.
.Der Außenschirm des Meßsystemkabels muß mit dem Steckergehäuse eine leitende Verbindung
haben.
.Die Erdung der Meßsysteme erfolgt über deren mechanische Befestigung; bei gekapselten Län-
genmeßsystemen über Montagefuß und Maßstabgehäuse.
.Bei Verwendung einer externen Impulsformer-Elektronik (EXE) muß der Erdungsanschluß mit dem
Maschinengehäuse leitend verbunden werden. Erforderlicher Drahtquerschnitt
≥
∅
6 mm²
.An gekapselte Längenmeßsysteme sollte Druckluft angeschlossen werden.
