4-80
TNC 407/TNC 415/TNC 425 3 Lageregelung der NC-Achsen 11.97
3.4 Bahnverhalten
3.4.1 Radialbeschleunigung
Zusätzlich zur normalen Beschleunigung (MP1060) gibt es noch einen Maschinen-Parameter für die
Radialbeschleunigung (MP1070).
Der Maschinen-Parameter begrenzt den Vorschub bei Kreisbewegungen nach folgender Formel:
v = r [m] · MP1070 [m/s 2 ] v= Vorschubgeschwindigkeit bei Kreisbewegungen [m/s]
r= Kreisradius [m] (Fräsermittelpunkts-Bahn)
Es wird empfohlen, den halben bis gleichen Wert wie bei MP1060 (Beschleunigung) einzugeben. Ist
der programmierte Vorschub niedriger als der oben errechnete, so wird der programmierte Vorschub
übernommen. Der MP1070 ist beim Betrieb mit Schleppabstand und beim Betrieb mit
Geschwindigkeits-Vorsteuerung wirksam.
MP1070 Radialbeschleunigung
Eingabe: 0,001 bis 5,000 [m/s
2 ]
3.4.2 Konstante Bahngeschwindigkeit an Ecken

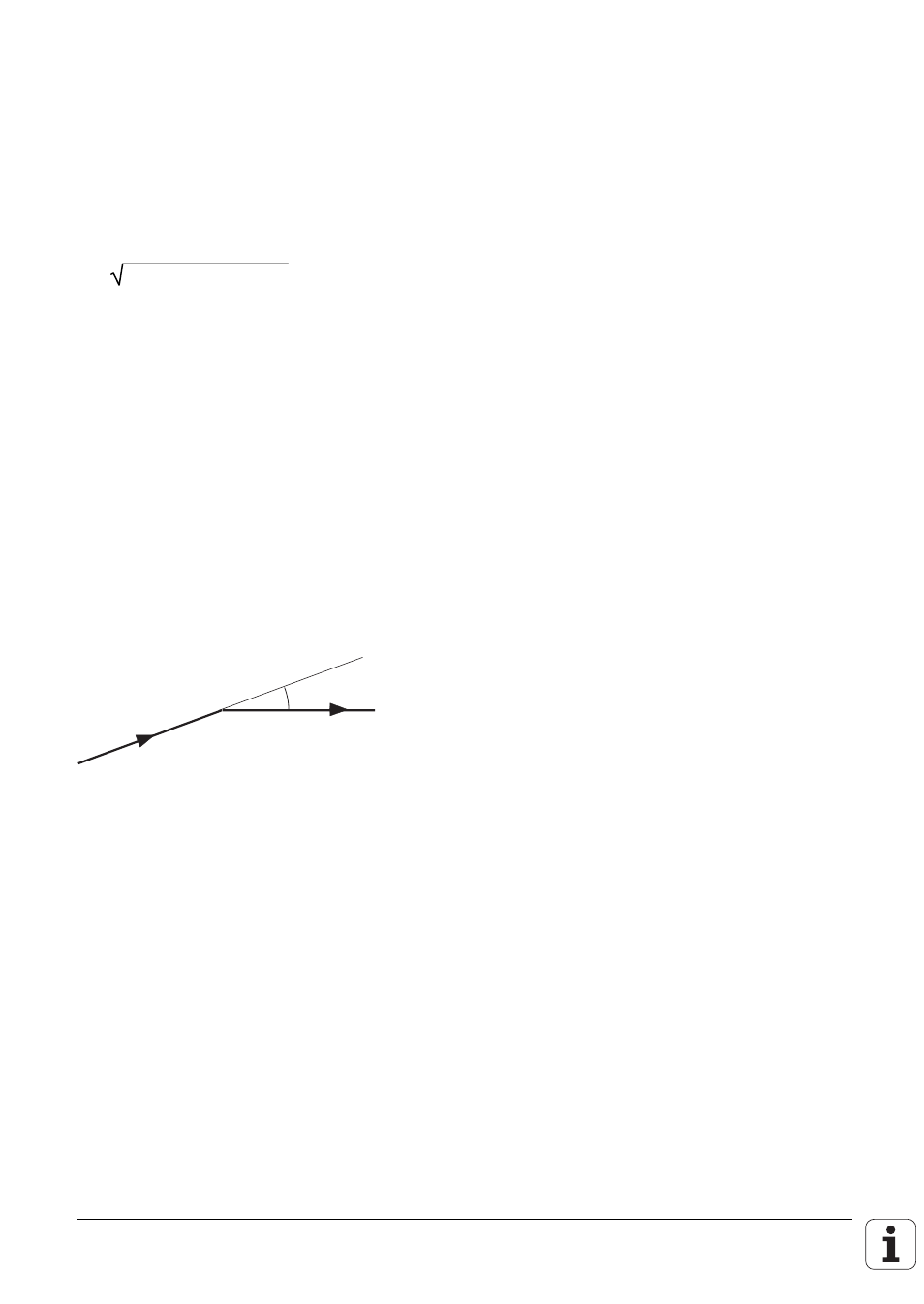

Mit Maschinen-Parameter MP7460 wird ein Winkel festgelegt, der noch mit konstanter
Bahngeschwindigkeit gefahren werden kann. Der Maschinen-Parameter wirkt bei Ecken ohne
Radiuskorrektur, bei Innenecken auch mit Radiuskorrektur.
MP7460
Dieser Maschinen-Parameter wirkt sowohl im Betrieb mit Geschwindigkeits-Vorsteuerung, als auch
im Betrieb mit Schleppabstand. Wie groß der Winkel sein darf, hängt von den Antrieben der
Maschine ab.
Realistische Werte sind 5° bis 15°.
