3-66
TNC 407/TNC 415/TNC 425 12 Maschinen-Bedienfeld3 11.97
12.2 Verbindungskabel
Bitte verwenden Sie nur HEIDENHAIN-Verbindungskabel.

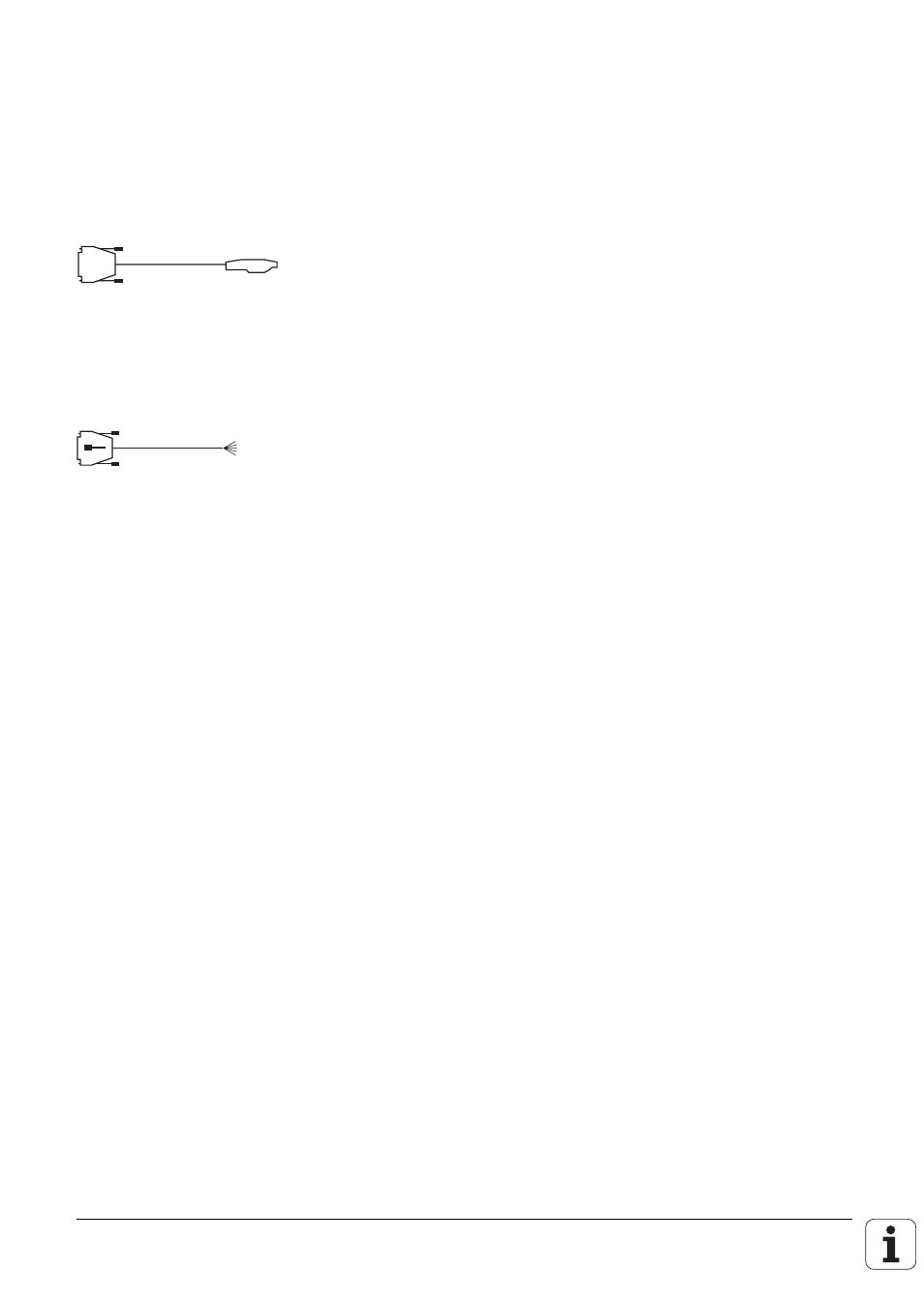

HEIDENHAIN empfiehlt am Maschinen-Bedienfeld einen 37poligen Sub-D-Stecker anzubringen. Das
Maschinen-Bedienfeld kann durch das Standard-HEIDENHAIN-Verbindungkabel
Id.-Nr. 263 954 .. mit der Logik-Einheit verbunden werden.
max. 40 m
Id.-Nr. 263 954 ..
Befindet sich am Maschinen-Bedienfeld kein 37poliger Sub-D-Stecker so kann das HEIDENHAIN-
Verbindungskabel Id.-Nr. 244 005 .. verwendet werden.
max. 40 m
Id.-Nr. 244 005 ..
Adern-Belegung siehe Kapitel "PLC-Eingänge/-Ausgänge".
Falls vom Maschinen-Hersteller aus bestimmten Gründen ein eigenes Kabel angefertigt werden
muß, so kann von HEIDENHAIN ein 37poliger Stecker bezogen werden (Id.-Nr. 243 937 ZY).
