3-62
TNC 407/TNC 415/TNC 425 11 PLC-Eingänge/-Ausgänge 11.97
11.5.5 Anschluß an die Analog-Eingänge
Verbindungskabel 2 x 0,14 mm 2 abgeschirmt, max. 50 m.

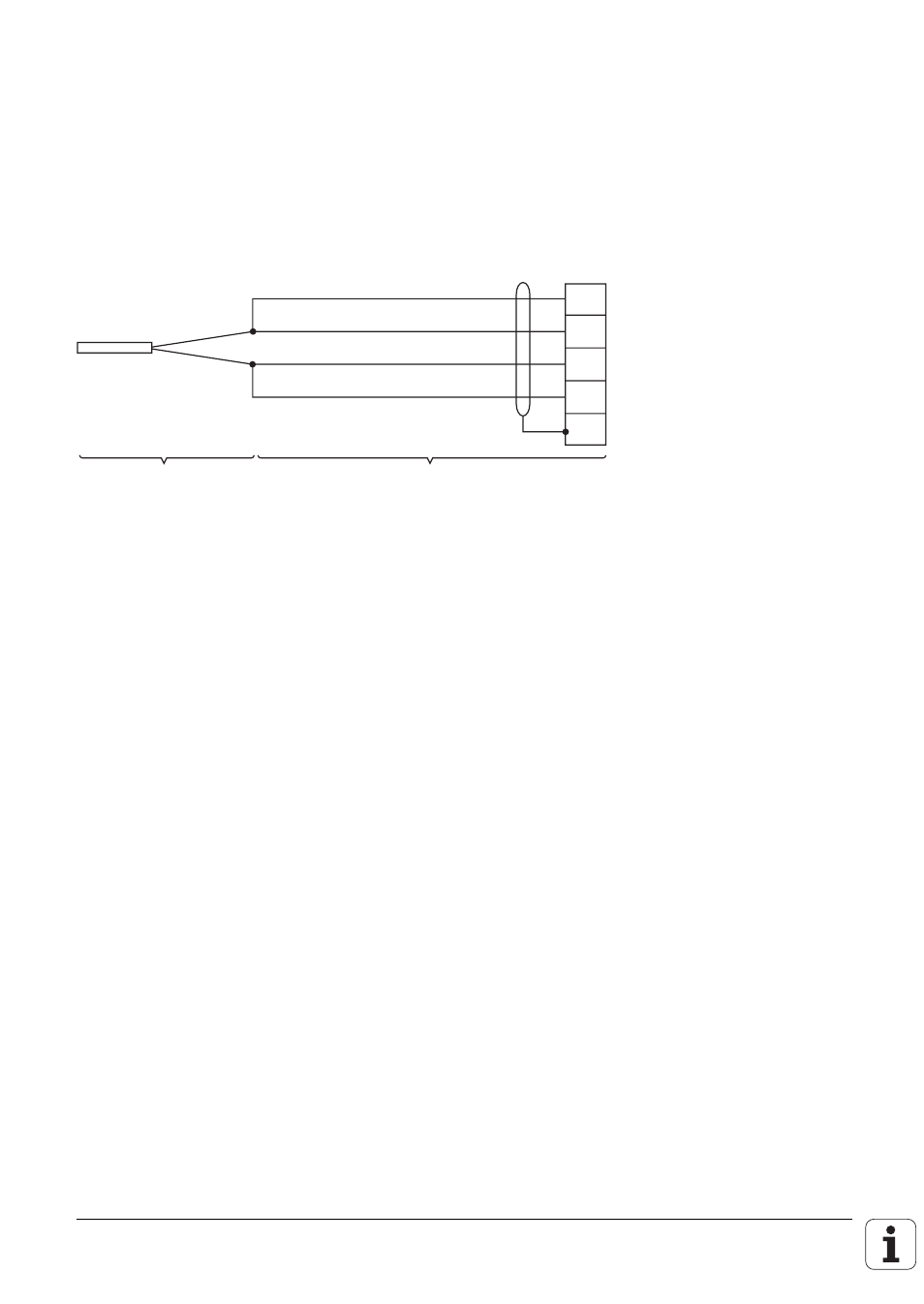

11.5.6 Anschluß an die Eingänge für Temperaturmeßwiderstände
Der Anschluß der Temperatur-Meßwiderstände Pt100 muß als "Vierleiterschaltung" ausgeführt
werden.
1
2
4
5
Meßeingang U+
Meßeingang U–
→
I+
→
I–
Pt100 Verbindungskabel kundenseitig
4 x 0.14 mm 2 abgeschirmt, max 50 m
3
