8-16
TNC 407/TNC 415/TNC 425 2 Datenschnittstellen der TNC 11.97

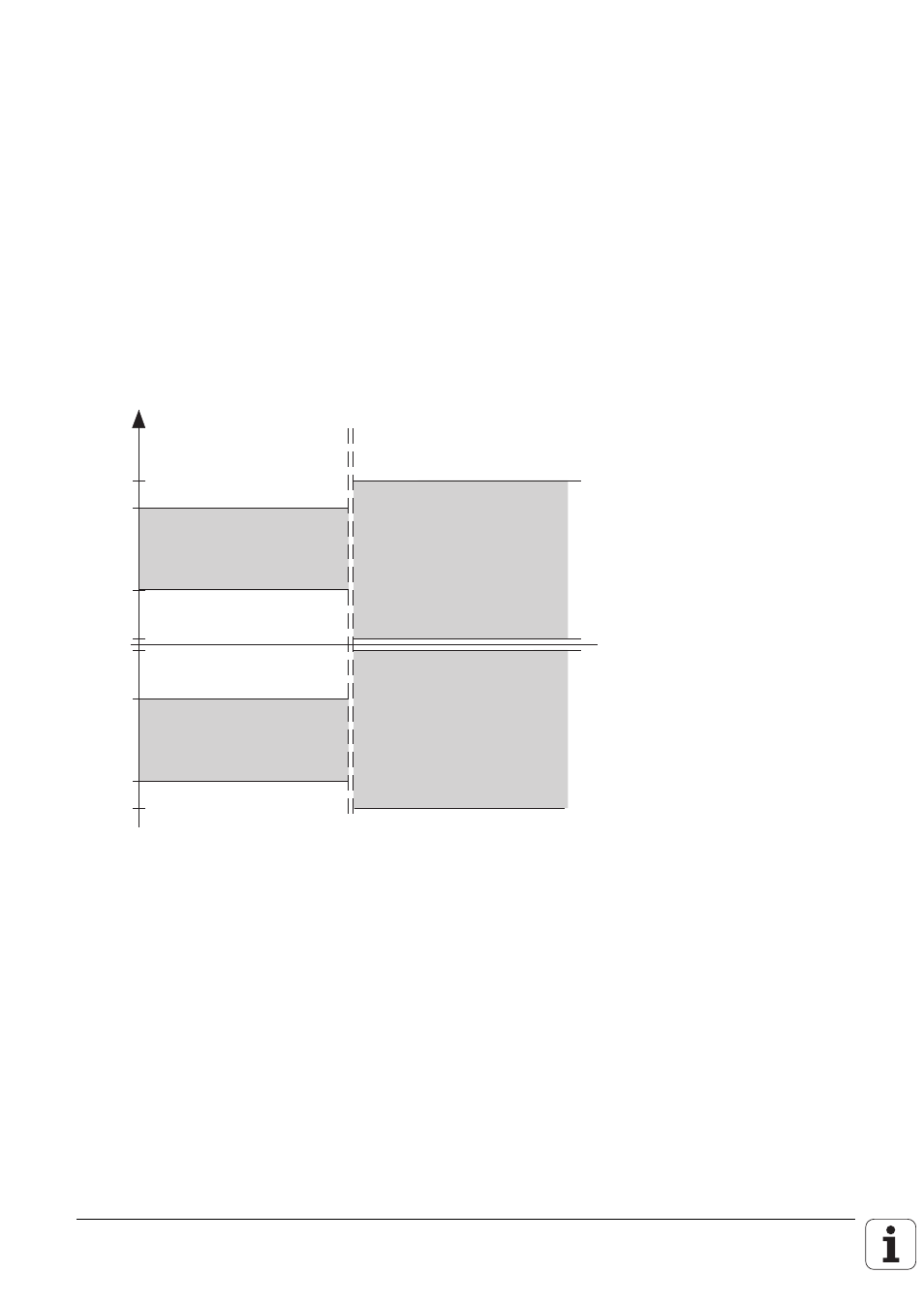

2.3.2 Signalpegel
Bei der Schnittstelle V.11/RS-422 werden die Signale als Differenzspannung ausgegeben und wieder
eingelesen.
Dabei entspricht eine positive Differenzspannung einer logischen "0" (OFF) und eine negative
Differenzspannung einer logischen "1" (ON).
Es werden Differenzspannungen zwischen
U
dmin
= 2 V und U
dmax
= 5 V
ausgegeben und die Steuerung erkennt die Differenzspannungen zwischen
U
dmin
= 0,2 V und U
dmax
= 6 V
als logisch definierte Pegel.
– 0.2
Ud [V] Ausgang
Output
Eingang
Input
"0"
OFF
"1"
ON
+ 0.2
– 0. 2
– 0. 5
– 0. 6
+ 0. 2
+ 0. 5
+ 0. 6
"1"
ON
"0"
OFF
2.3.3 Signalbezeichnung
Bei der V.11/RS-422 - Schnittstelle werden folgende Signale als Differenzsignal übertragen:
Datensignale:
TxD,
___
TxD RxD,
___
RxD
Steuer- und Meldesignale:
RTS,
___
RTS CTS,
___
CTS
DSR,
___
DSR DTR,
___
DTR
