11.97
TNC 407/TNC 415/TNC 425 2 Datenschnittstellen der TNC 8-15
2.3 Schnittstelle V.11/RS-422
Da die Möglichkeiten für die Schnittstelle V.24/RS-232-C eingeschränkt sind, wurde die Schnittstelle
V.11/RS-422 entwickelt. Auch diese ist standardisiert und arbeitet symmetrisch.
Die Schnittstelle V.11/RS-422 ist geeignet für Übertragungsraten bis zu 10 Mbit/sec. Da die
Schnittstellenbausteine der TNC nur eine Übertragungsrate bis 38 400 Baud unterstützen, kann auch
bei der Schnittstelle V.11/RS-422 nur eine Übertragungsrate bis 38 400 Baud eingestellt werden.
Bei dieser Baudrate ist jedoch eine Übertragung über 1 km Kabellänge möglich.
2.3.1 Hardware
Bei dem Standard V.11/RS-422 wird mit differentiellen Spannungen gearbeitet. Der Vorteil dieser
Technik ist die Tatsache, daß auf dem Übertragungsweg Einstrahlstörungen auf beide
Signalleitungen gleichzeitig und in gleicher Weise einwirken. Da beim Empfänger nur die
Differenzspannung der beiden Signalleitungen ausgewertet wird, spielen die Einstrahlstörungen
keine Rolle.
Auf diese Weise lassen sich wesentlich längere Leitungen einrichten und außerdem wird wegen der
Einschränkung der Störeffekte auch die Übertragungsrate wesentlich höher.

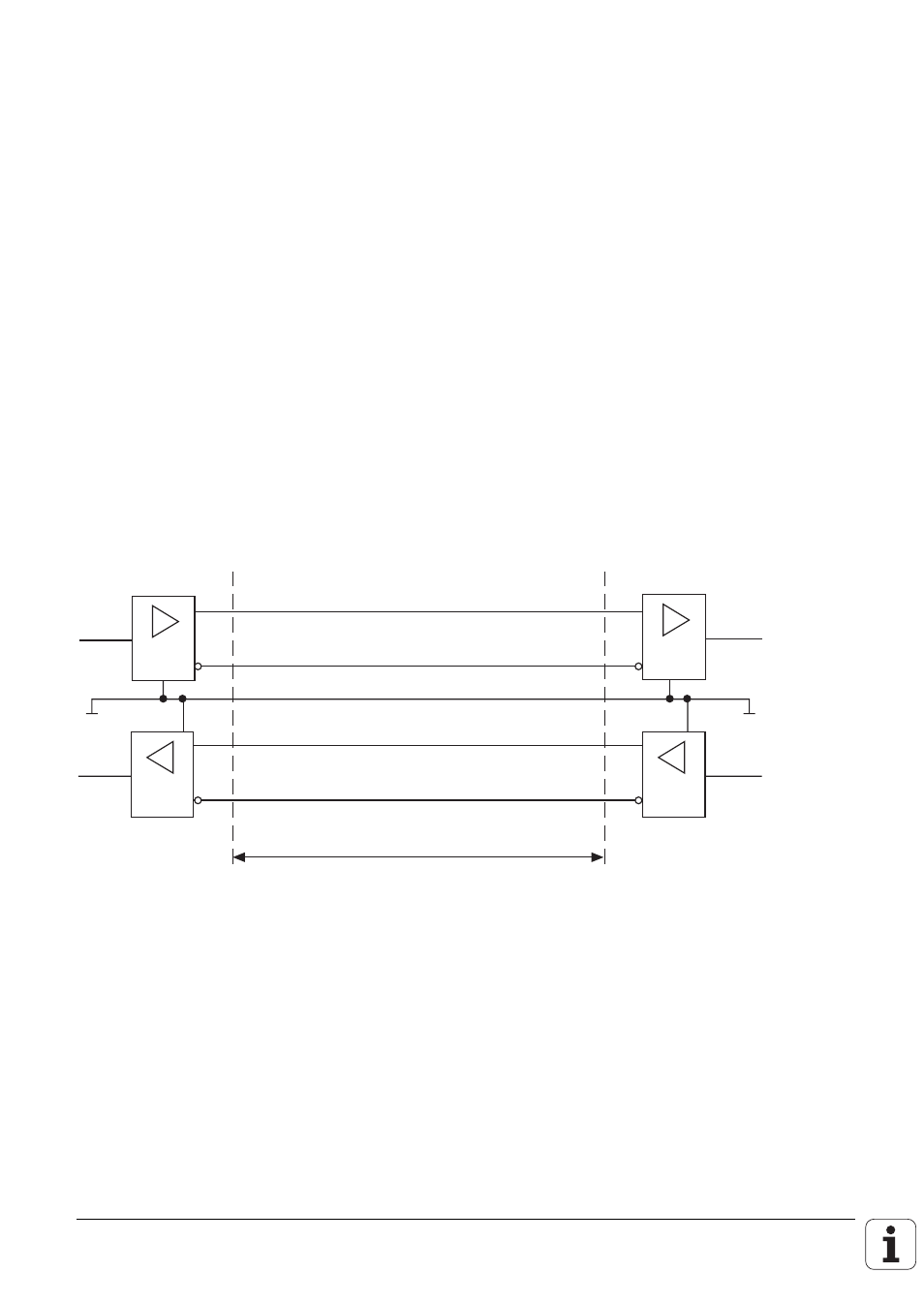

Prinzip der physikalischen Verbindung:
Sender
Transmitter
Übertragungsstrecke
Transmission path
Empfänger
Receiver
RxD TxD
RxD TxD
