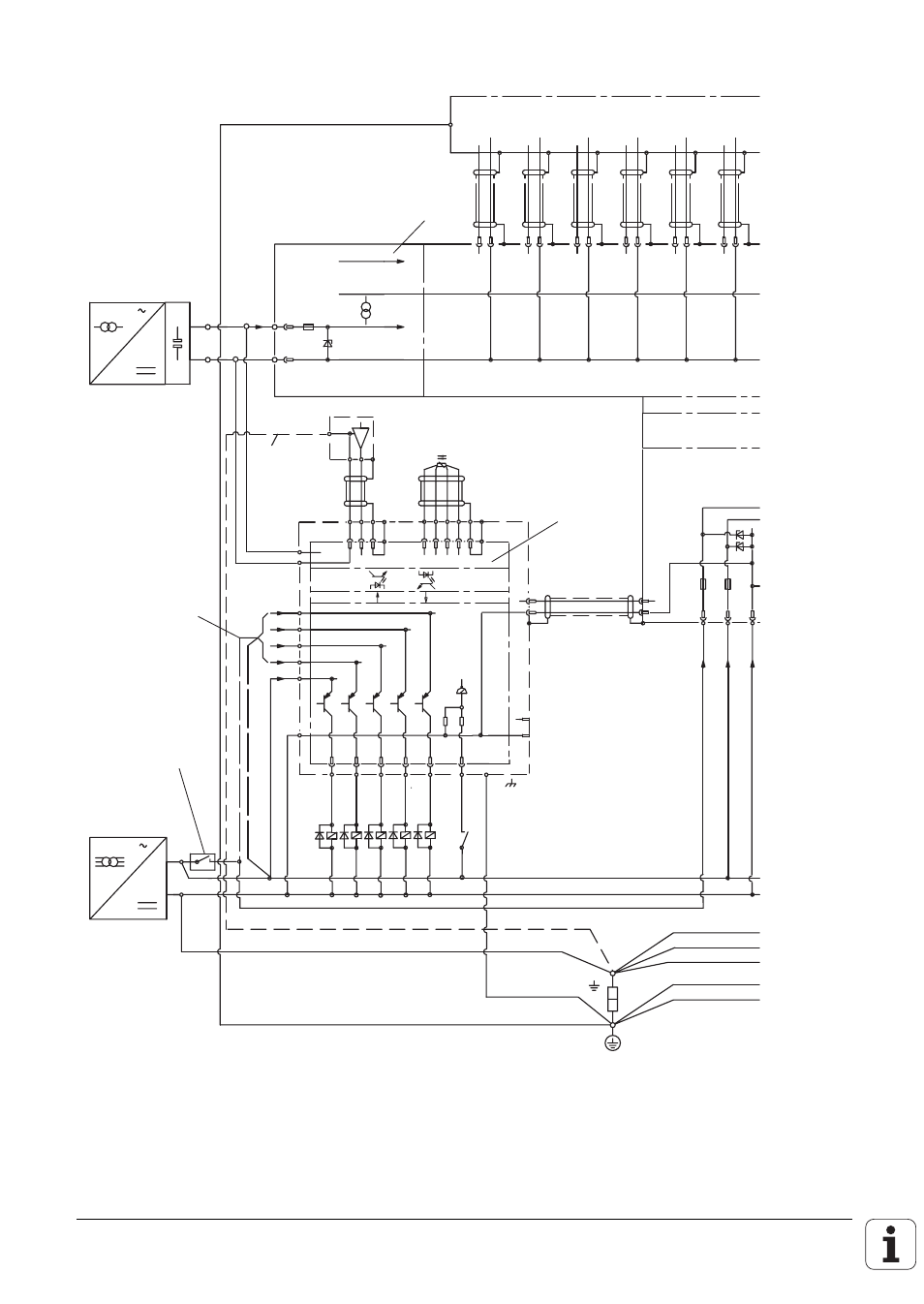

4.3 Erdungsplan
B
2
6mm
2
6mm
2
6mm
SI SI
X6 X4 X3 X2 X1
Maschine - MeBsysteme
1 2 3 4 6
Einheit LE
+5V
0V
Stromversorgung
SI
spannung
stab. Versorgungs-
0V
X31
1
2
0V
+24V-
1
+24V-
0V
3
+24V-
0V
VDE 0551
VDE 0160
Basisisolierung
gesteuert
NOT - AUS
anschließbar
Wahlweise
X44/1 X44/2 X44/3
+24V- +24V- 0V
1
0
X5
5
galv. getrennt
PLC - Versorgung
Einheit PL 410B
X10
X11
X12
X13
X14
X2
zur 2.PL
X8 X7 X7 X8 X8 X3-X6
X9
NO
T-
AU
S
8 x 1,2A 8 x 1,2A 8 x 1,2A 7 x 1,2A 64 Eing.
Optok.
1 2 3
0V
X15 - 18
Meßspannung
X23
1 2 3 4 5
PT 100
X19 - 22
X47 X1
*)
1
2
2
6mm
*) Um Erdschleifen zu vermeiden darf die Meßspannung nicht geerdet werden.
Falls dies nicht eingehalten werden kann, muß bei der Erdleitung auf kurze störspannungsarme
Verlegung geachtet werden
