TNC 407/TNC 415/TNC 425 3 Anschluß-Übersicht 11.97
3 Anschluß-Übersicht

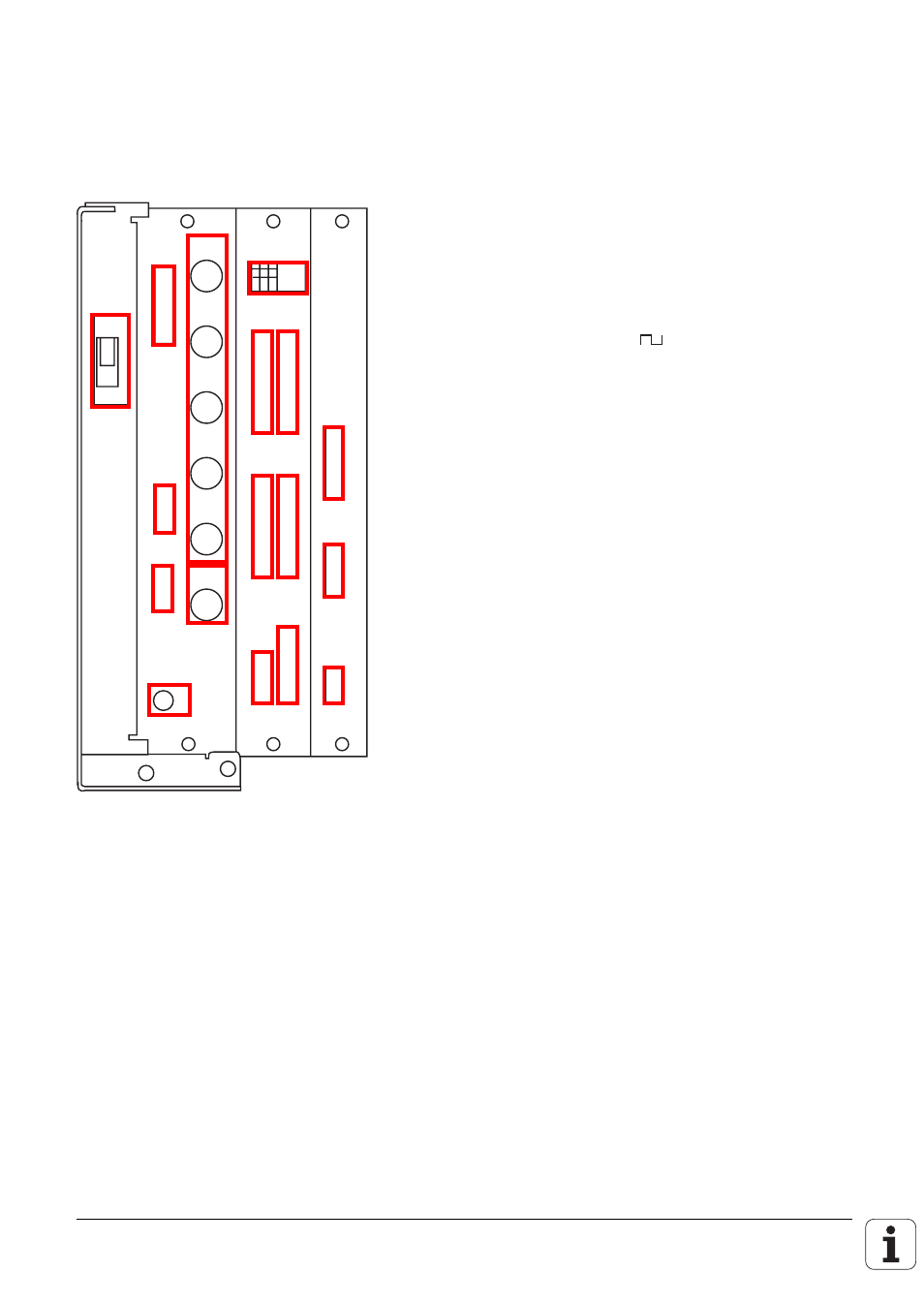

3.1 TNC 415
X43
X47
X42 X46
X41 X45
X44
X21
X22
X23
24V
X31
B
X14
X12
X1
X2
X3
X4
X5
X6
X8
Regelkreis-Platine
X1 = Meßsystem 1 (~)
X2 = Meßsystem 2 (~)
X3 = Meßsystem 3 (~)
X4 = Meßsystem 4 (~)
X5 = Meßsystem 5 (~)
X6 = Meßsystem S (
)
X8 = Sollwert-Ausgang 1, 2, 3, 4, 5, S
X12 = Schaltendes Tastsystem
X14 = Messendes Tastsystem
B
= Betriebserde
PLC- und Grafik-Platine
X41 = PLC-Ausgang
X42 = PLC-Eingang
X43 = Bildschirm-Einheit (BC)
X44 = Stromversorgung 24 V für PLC
X45 = TNC-Bedienfeld (TE)
X46 = Maschinen-Bedienfeld
X47 = PLC-Leistungsplatine (PL)
Rechner-Platine
X21 = Datenschnittstelle V.24/RS-232-C
X22 = Datenschnittstelle V.11/RS-422
X23 = Elektronisches Handrad
X31 = Stromversorgung 24 V– für NC
