TNC 407/TNC 415/TNC 425 5 Meßsysteme 3-29

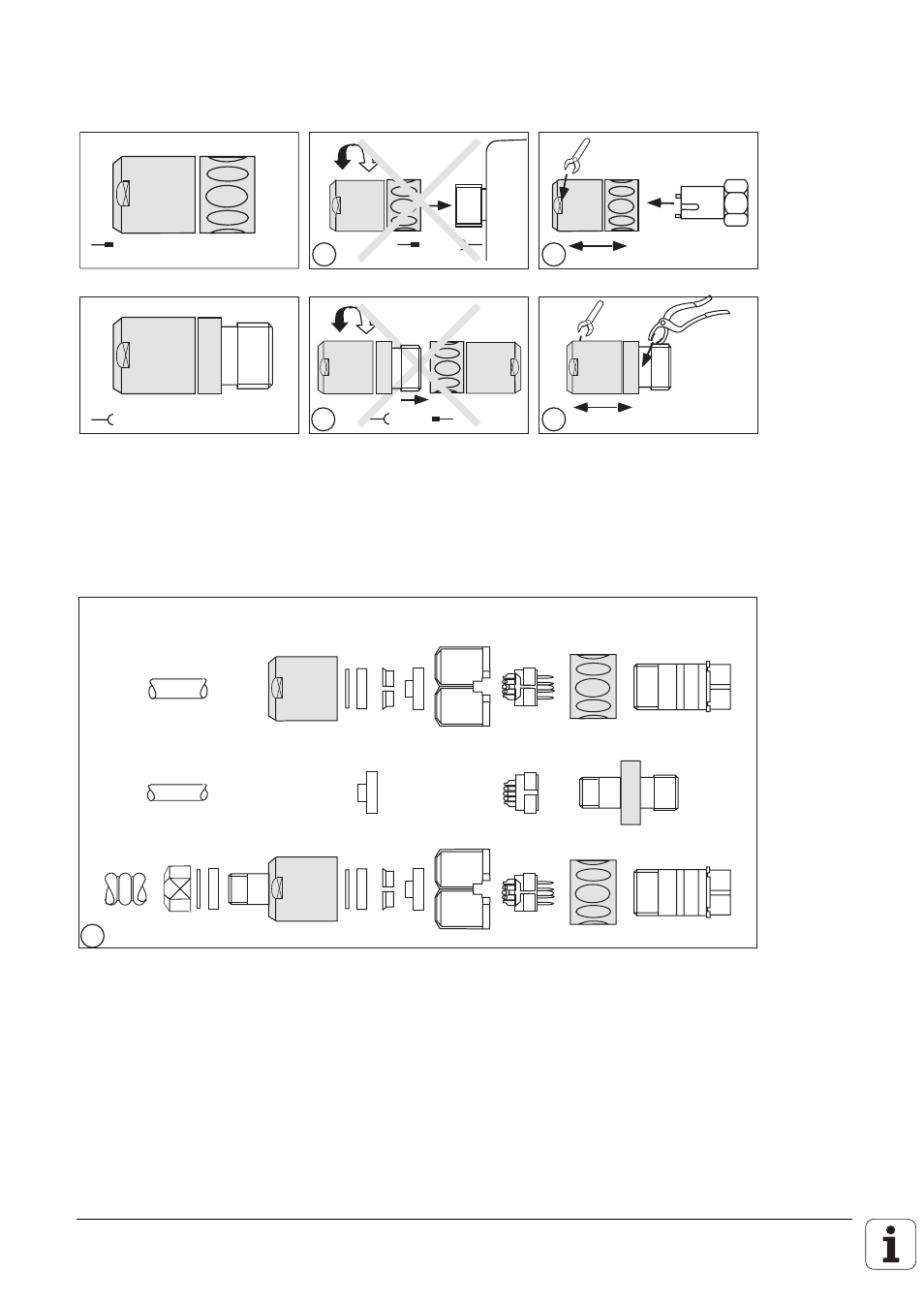

Montage des Steckers 237 524 ..
Montage der Kupplung 237 525 ..
1a 1b
2.
1.
3.
2a 2b
1.
3.
2.
1a + 2a Stecker oder Kupplung nicht mit einem Gegenstecker öffnen!
1b Zur Steckermontage ist unbedingt ein Montagewerkzeug Id.-Nr. 236 148 01 und ein
Schraubenschlüssel mit der Schlüsselweite 22 mm erforderlich.
2b Zur Kupplungsmontage ist eine einstellbare Rohr-Greifzange mit Kunststoffbacken nötig.
A B C D E F G H K
C1 G1 H1
Z Y X A1
3
3 Die Abbildung zeigt die unterschiedlichen Teile für Stecker und Kupplung und die zwei
verschiedenen Verschraubungen für die Metallschutzschlauch-Ausführung PG7 und PG9.
Die Verschraubung PG9 mit der Id.-Nr. 209 629 01 – bestehend aus den Teilen X
1
, Y
1
, Z
1
–
muß separat bestellt werden.
