11.97
TNC 407/TNC 415/TNC 425 16 Inbetriebnahme 4-271

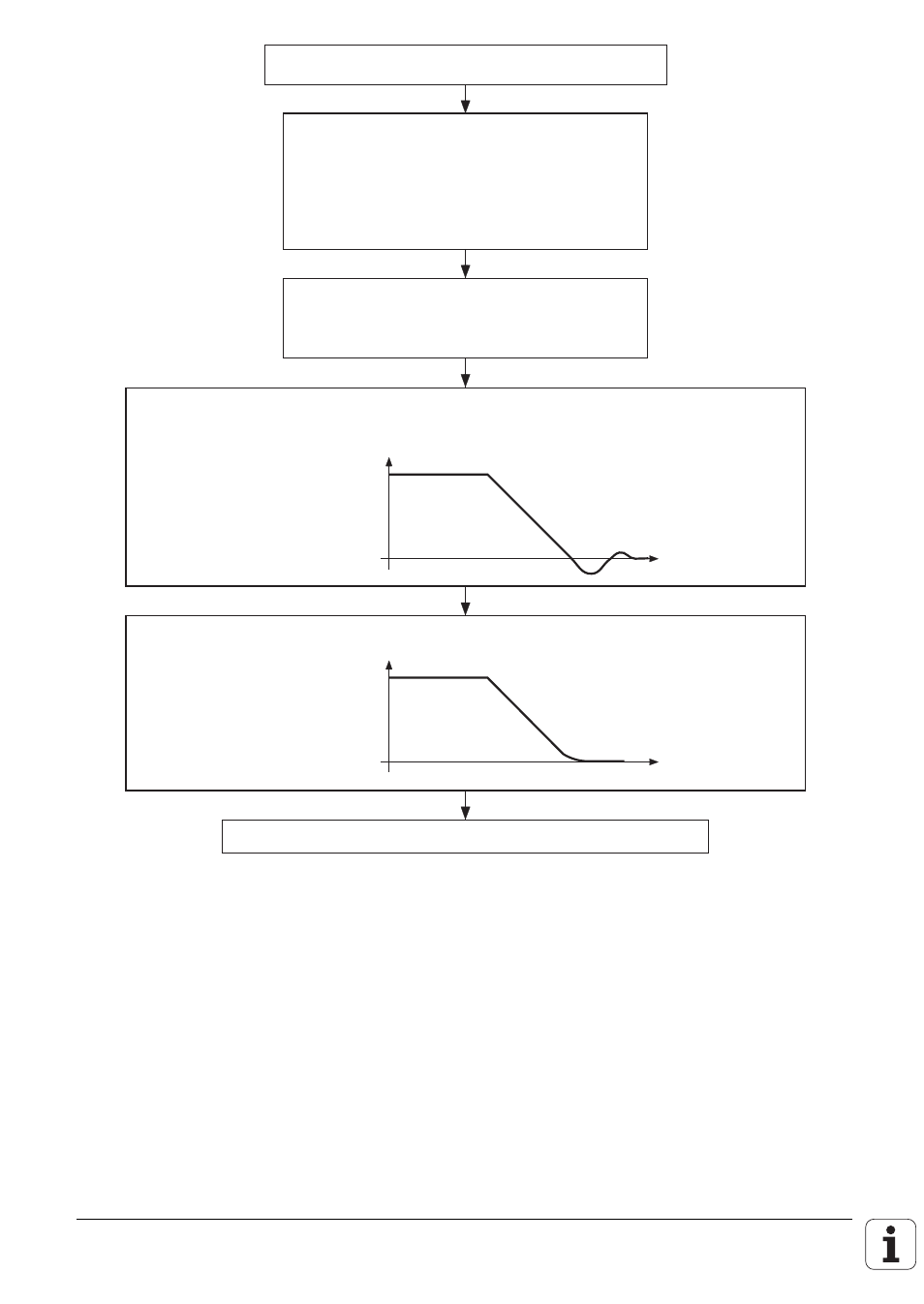

Speicher-Oszillograph an Tachometer
des Servo-Verstärkers der X-Achse anklemmen.
In Betriebsart
"PROGRAMM-EINSPEICHERN"
folgendes Programm eingeben:
LBL 1
X 100
1) R0 F MAX
X 0 R0 F MAX
CALL LBL 1 REP 100/100
In Betriebsart
"PROGRAMMLAUF-SATZFOLGE"
externe START-Taste betätigen,
Maschine läuft.
MP1520: Eingabewert so weit erhöhen, bis beim Einfahren die Position deutlich
überfahren wird. Das Überschwingen kann auch an der Istwert-Anzeige
beobachtet werden.
MP1520: Eingabewert so weit verkleinern, bis die Position nicht mehr überfahren
wird.
U [V]
t [ms]
t [ms]
Tacho-Spannung U [V]
Achse Y, Z, IV und V überprüfen und ggf. MP1520 korrigieren.
1 ) Verfahrwege so groß programmieren, wie in der Achse möglich.
