3-64
TNC 407/TNC 415/TNC 425 12 Maschinen-Bedienfeld3 11.97
12 Maschinen-Bedienfeld 3
Zum Anschluß des Maschinen-Bedienfeldes befindet sich an der Logik-Einheit eine separate
37polige Buchse (X46). An diesem Anschluß befinden sich die PLC-Eingänge I128 bis I152, die PLC-
Ausgänge O0 bis O7, sowie die 0 V und +24 V der PLC-Spannungsversorgung.
HEIDENHAIN bietet ein Maschinen-Bedienfeld an. Es wird unter dem TNC-Bedienfeld angebaut. Die
Standardbestückung der Tasten ist aus der Anschlußmaßzeichnung ersichtlich. Mit dem Bedienfeld
werden zusätzlich vier schwarze Tasten geliefert. Der Maschinen-Hersteller kann somit z. B. nicht
benötigte Achstasten gegen schwarze Tasten austauschen. Außerdem sind auf Anfrage Tasten mit
anderen Symbolen erhältlich.
MB 410 Id.-Nr. 293 757 02 (passend zu BC 110 und TE 400 schwarz)
MB 420 Id.-Nr. 293 757 12 (passend zu BC 120 und TE 400 B grau)

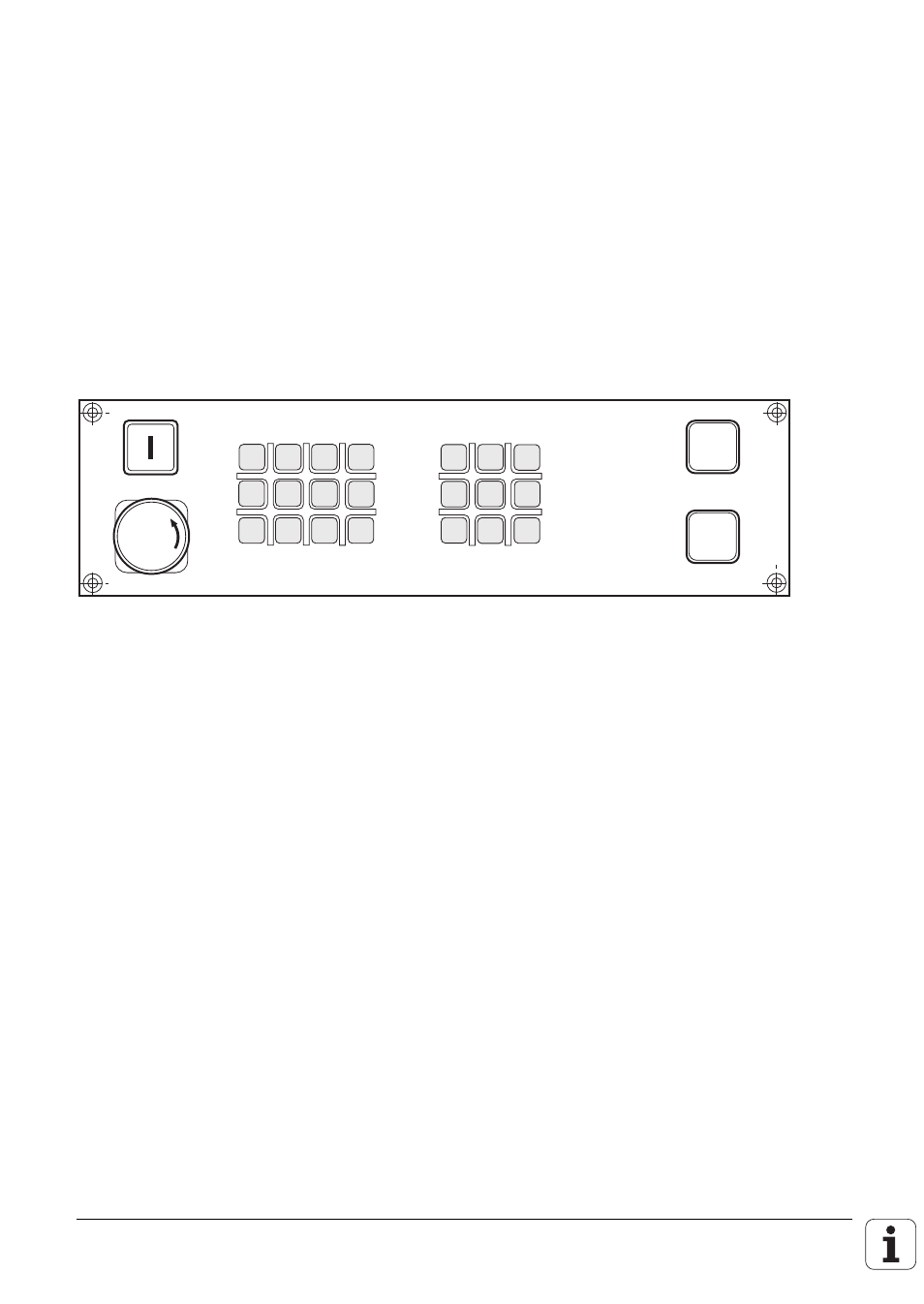

Zuordnung der PLC-Eingänge zu den Tasten des MB:
I
136
I
135
I
134
I
137
I
128
I
148
I
133
I
149
I
129
I
130
I
131
I
132
I
138
I
143
I
145
I
139
I
150
I
140
I
141
I
142
I
146
I
147
I
144
