HEIDENHAIN TNC 406, TNC 416 81
5.2 Elektr
o
den-K
o
rr
ekt
urw
er
te

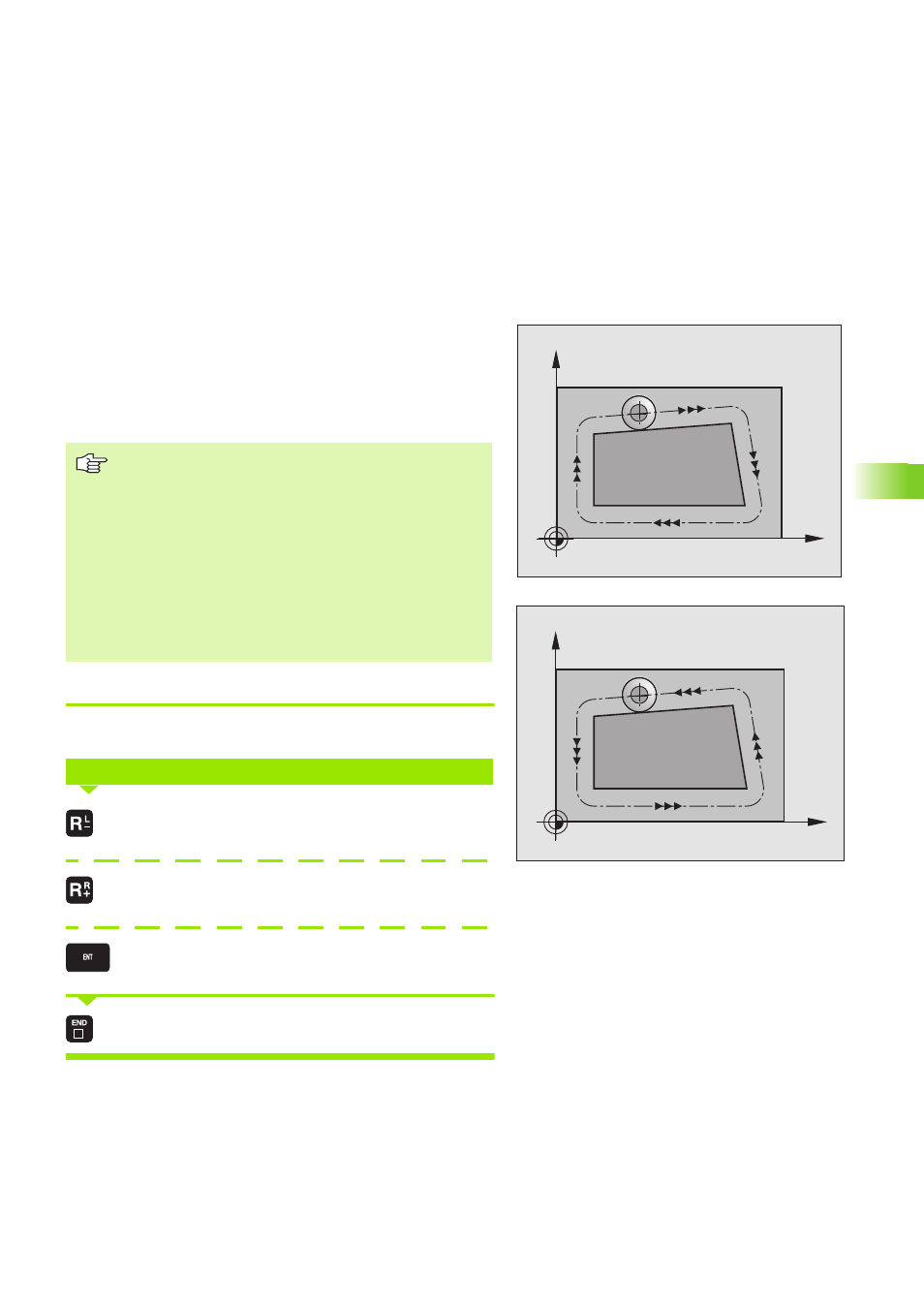

Bahnbewegungen mit Radiuskorrektur: RR und RL
Der Elektroden-Mittelpunkt hat dabei den Abstand des Elektroden-
Radius von der programmierten Kontur. „Rechts“ und „links“
bezeichnet die Lage der Elektrode in Verfahrrichtung entlang der
Werkstück-Kontur. Siehe Bilder rechts.
Eingabe der Radiuskorrektur
Beliebige Bahnfunktion programmieren, Koordinaten des Zielpunktes
eingeben und mit Taste ENT bestätigen
Werkzeugbewegung links von der programmierten
Kontur: Taste RL drücken oder
Werkzeugbewegung rechts von der programmierten
Kontur: Taste RR drücken oder
Werkzeugbewegung ohne Radiuskorrektur bzw.
Radiuskorrektur aufheben: Taste ENT drücken
Satz beenden: Taste END drücken
RR Die Elektrode verfährt rechts von der Kontur
RL Die Elektrode verfährt links von der Kontur
Zwischen zwei Programm-Sätzen mit unterschiedlicher
Radiuskorrektur RR und RL muss mindestens ein Verfahr-
satz in der Bearbeitungsebene ohne Radiuskorrektur (also
mit R0) stehen.
Eine Radiuskorrektur wird zum Ende des Satzes aktiv, in
dem sie das erste Mal programmiert wurde.
Die TNC positioniert die Elektrode beim Aktivieren und
beim Aufheben der Radiuskorrektur immer senkrecht auf
den programmierten Start- bzw. Endpunkt. Positionieren
Sie die Elektrode so vor den ersten Konturpunkt (hinter
den letzten Konturpunkt), dass keine Konturverletzung
entsteht.
RADIUSKORR.: RL/RR/KEINE KORR.?
X
Y
RL
X
Y
RR
