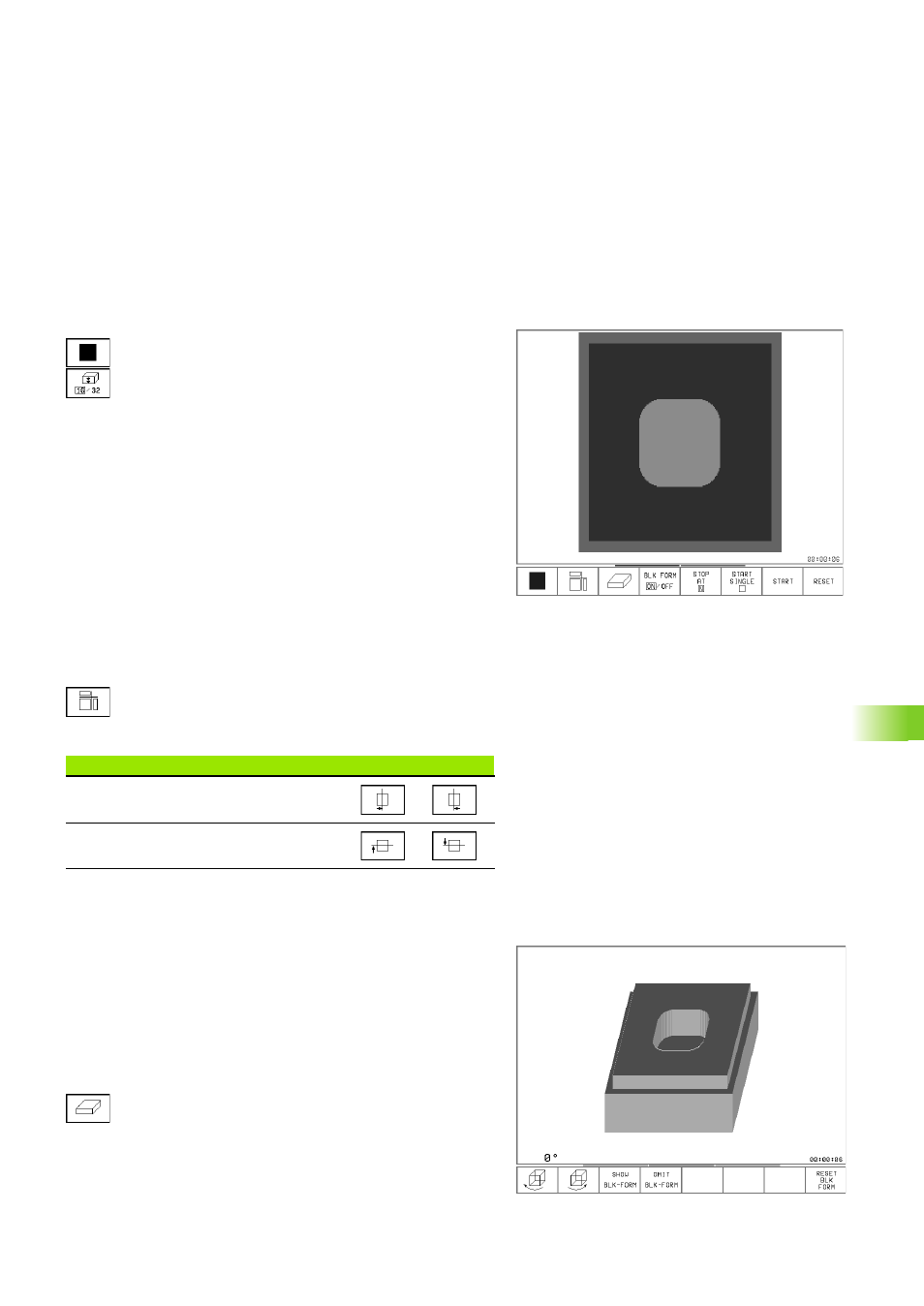

Draufsicht
8 Draufsicht mit Softkey wählen
8 Anzahl der Tiefenniveaus mit Softkey wählen (Leiste
umschalten): Umschalten zwischen 16 oder 32 Tie-
fenniveaus; für die Tiefendarstellung dieser Grafik
gilt:
„Je tiefer, desto dunkler“
Diese grafische Simulation läuft am schnellsten ab.
Darstellung in 3 Ebenen
Die Darstellung zeigt eine Draufsicht mit 2 Schnitten, ähnlich einer
technischen Zeichnung. Ein Symbol links unter der Grafik gibt an, ob
die Darstellung der Projektionsmethode 1 oder der Projektionsme-
thode 2 nach DIN 6, Teil 1 entspricht (über MP7310 wählbar).
Bei der Darstellung in 3 Ebenen stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung.
Zusätzlich können Sie die Schnittebene über Softkeys verschieben:
8 Darstellung in 3 Ebenen mit Softkey wählen
8 Schalten Sie die Softkey-Leiste um, bis die TNC fol-
gende Softkeys zeigt:
Die Lage der Schnittebene ist während des Verschiebens am Bild-
schirm sichtbar.
3D-Darstellung
Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie um die vertikale Achse drehen. Die
Umrisse des Rohteils zu Beginn der grafischen Simulation können Sie
als Rahmen anzeigen lassen.
In der Betriebsart Programm-Test stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung.
8 3D-Darstellung mit Softkey wählen
Funktion Softkeys
Vertikale Schnittebene nach rechts oder
links verschieben
Horizontale Schnittebene nach oben oder
unten verschieben
