94
6 Programmieren: Konturen programmieren
6.4 Bahnbew
egung
e
n – r
ec
h
twinklig
e K
oor
dinat
en

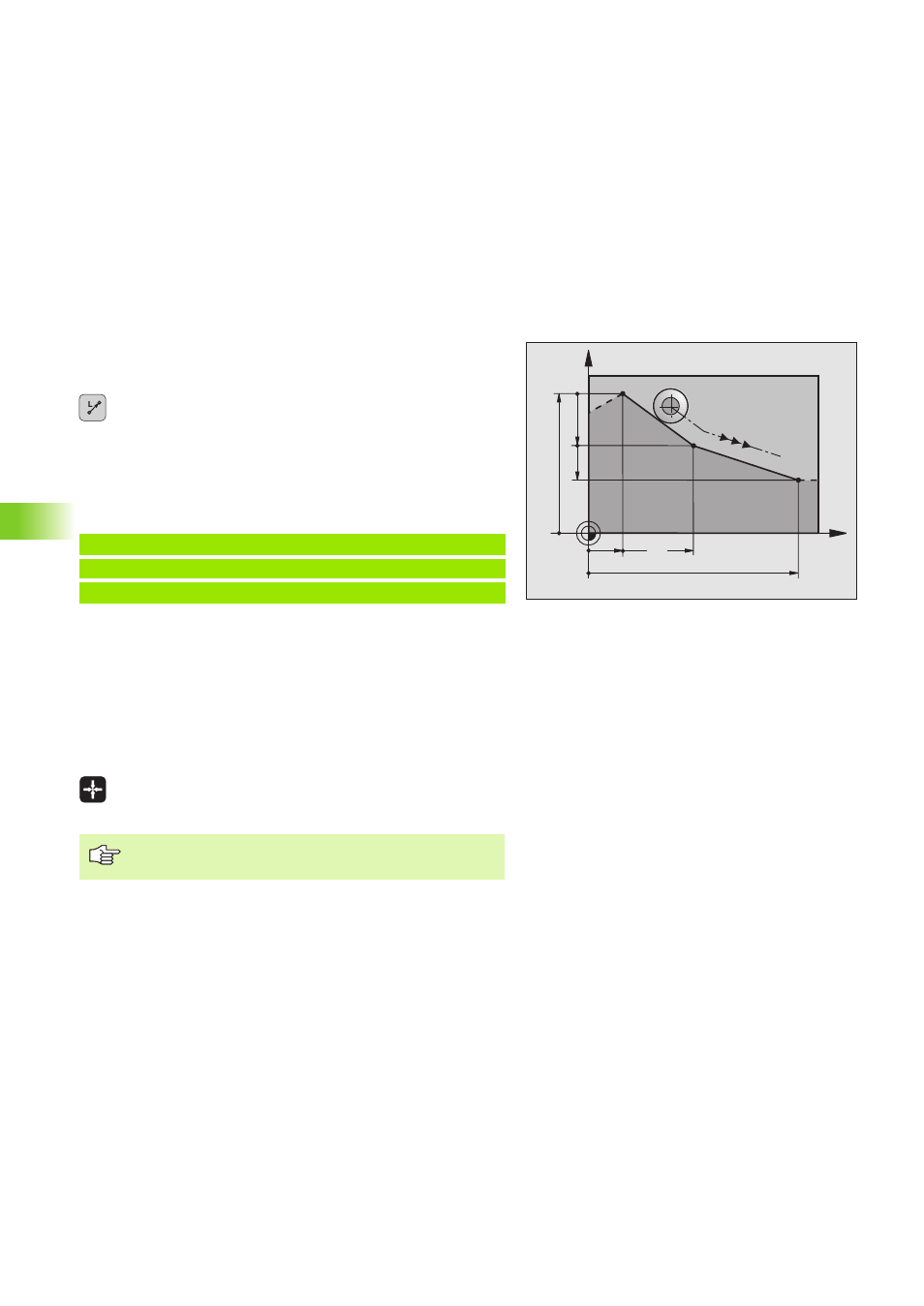

Gerade L
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
8
Koordinaten
des Endpunkts der Geraden
Falls nötig:
8
Radiuskorrektur RL/RR/R0
8
Vorschub F
8
Zusatz-Funktion M
NC-Beispielsätze
Ist-Position übernehmen
Einen Geraden-Satz (L-Satz) können Sie auch mit der Taste „IST-POSI-
TION-ÜBERNEHMEN“ generieren:
8
Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb auf
die Position, die übernommen werden soll
8
Bildschirm-Anzeige auf Programm-Einspeichern/Editieren wechseln
8
Programm-Satz wählen, hinter dem der L-Satz eingefügt werden
soll
8
Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die
TNC generiert einen L-Satz mit den Koordinaten der
Ist-Position
7 L X+10 Y+40 RL F M
8 L IX+20 IY-15 R F M
9 L X+60 IY-10 R F M
Die Anzahl der Achsen, die die TNC im L-Satz speichert,
legen Sie über die MOD-Funktion fest.
X
Y
60
15
40
10
10
20
