HEIDENHAIN TNC 406, TNC 416 231
12.1 MOD-F
u
nktionen
Positions-Anzeige wählen

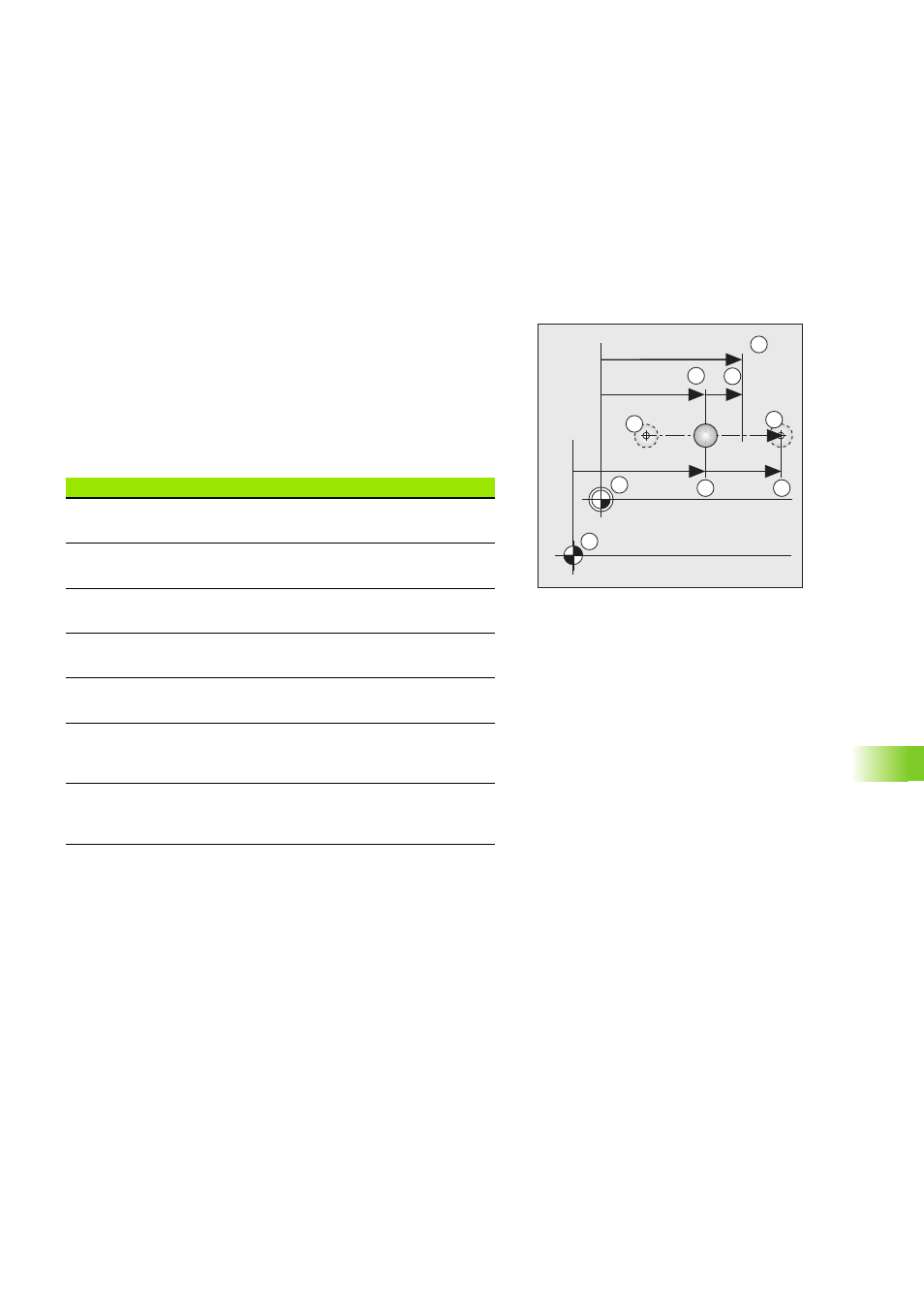

In der Abbildung sind folgende Positionen gekennzeichnet:
„
Ausgangs-Position A
„ Ziel-Position des Werkzeugs Z
„ Werkstück-Nullpunkt W
„ Maßstab-Nullpunkt M
Die TNC-Positions-Anzeigen können folgende Koordinaten enthalten:
Die gewünschte Anzeige wird mit waagerechten Pfeiltasten
gewählt und sofort im Statusfeld eingeblendet.
Maßsystem wählen
Diese MOD-Funktion legt fest, ob Koordinaten in mm oder inch (Zoll-
System) angezeigt werden.
„ Metrisches Maßsystem: z. B. X = 15,789 (mm)
MOD-Funktion WECHSEL MM/INCH
Anzeige mit 3 Stellen nach dem Komma
„ Zoll-System: z. B. X = 0,6216 (inch)
MOD-Funktion WECHSEL MM/INCH
Anzeige mit 4 Stellen nach dem Komma
Funktion Anzeige
Soll-Position; von der TNC momentan vorgegebe-
ner Wert 1 SOLL
Ist-Position; auf der sich das Werkzeug gerade
befindet 2 IST
Schleppfehler; Differenz zwischen Soll und Ist-
Position 3 SCHPF
Referenz-Position; Ist-Position bezogen auf den
Maßstab-Nullpunkt 4 REF
Restweg zur programmierten Position; Differenz
zwischen Ist- und Ziel-Position 5 RESTW
Soll-Position bezogen auf das transformierte
Koordinatensystem, z.B. nach einer Nullpunkt-
Verschiebung SOLL.W
Ist-Position bezogen auf das transformierte Koor-
dinatensystem, z.B. nach einer Nullpunkt-Ver-
schiebung IST.W
5 4
2 3
1
Z
A
W
M
