HEIDENHAIN TNC 406, TNC 416 131
8.1 Allg
emeines zu den Zyklen

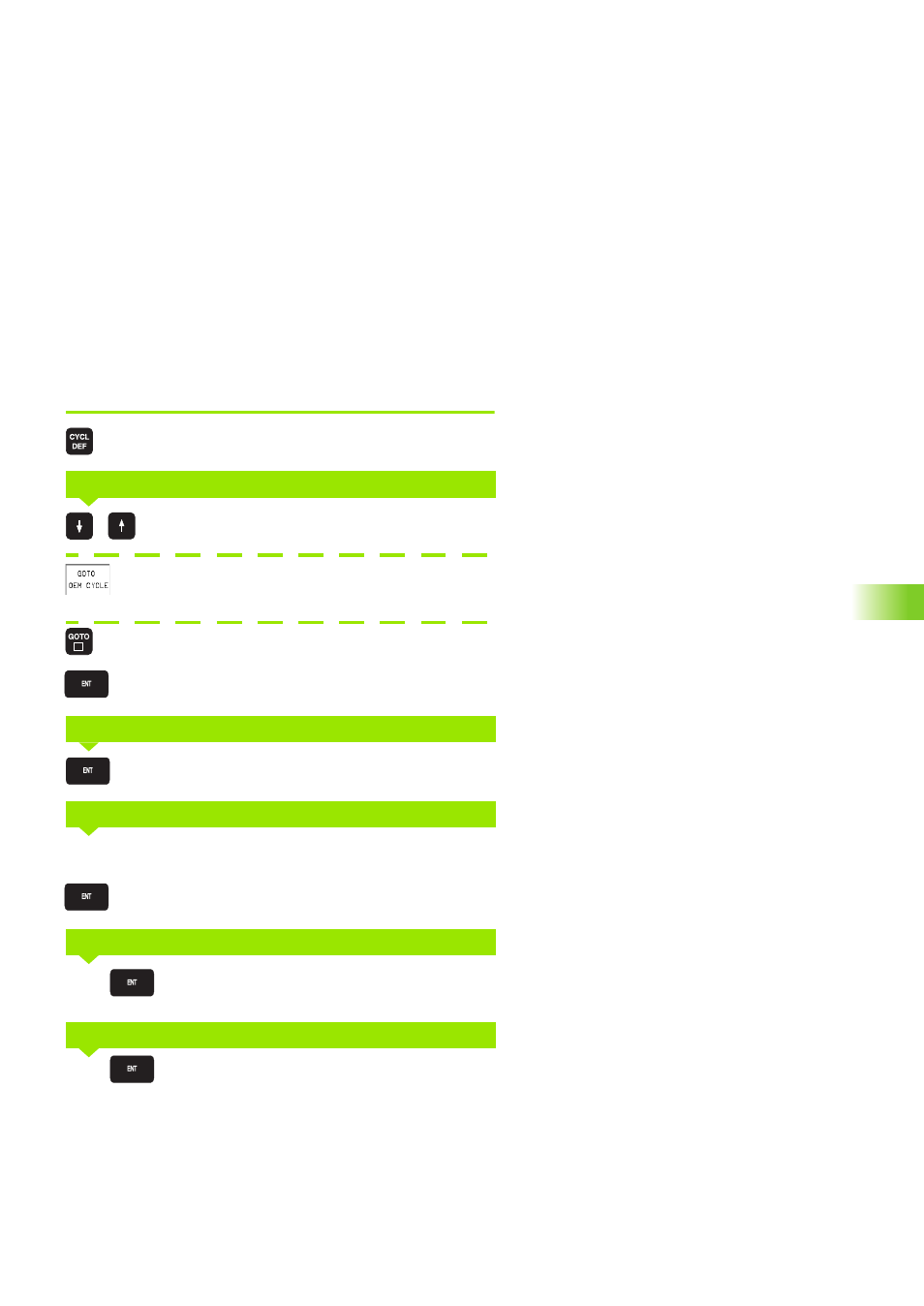

Zyklus programmieren
Mit der Taste CYCL DEF wird zuerst die Zyklus-Übersicht aktiviert.
Danach wird der gewünschte Zyklus gewählt und im Klartext-Dialog
definiert. Das folgende Beispiel zeigt, wie der Zyklus SCHEIBE defi-
niert wird.
Zyklus-Übersicht aktivieren
Mit vertikalen Pfeiltasten z.B. Zyklus 17 wählen
Mit Softkey GOTO OEM CYCLE springt die Steue-
rung zum ersten vorhandenen OEM-Zyklus
Mit GOTO-Taste gewünschten Zyklus direkt wählen
Eingabe mit Taste ENT bestätigen
Gewählten Zyklus übernehmen
Erodierachse und -tiefe eingeben, z.B. Z = – 5 mm
Eingabe mit Taste ENT bestätigen
Zusatz-Funktion M eingeben, z.B. M36 (Erodieren
EIN)
Aufweitradius eingeben, z. B. 75mm
CYCL DEF 1 GENERATOR
CYCL DEF 17 SCHEIBE
ERODIERACHSE UND TIEFE ?
ZUSATZ-FUNKTION M ?
AUFWEITRADIUS ?
17
-5
36
75
