HEIDENHAIN TNC 406, TNC 416 109
6.5 Bahnbew
egung
e
n – P
o
lar
k
oor
dinat
e
n 6.5 Bahnbewegungen –
Polarkoordinaten
Übersicht
Mit Polarkoordinaten legen Sie eine Position über einen Winkel PA
und einen Abstand PR zu einem zuvor definierten Pol CC fest (siehe
„Polarkoordinaten”, Seite 45).
Polarkoordinaten setzen Sie vorteilhaft ein bei:
„ Positionen auf Kreisbögen
„ Werkstück-Zeichnungen mit Winkelangaben, z.B. bei Lochkreisen
Polarkoordinaten-Angaben sind mit einem P gekennzeichnet.
Übersicht der Bahnfunktion mit Polarkoordinaten

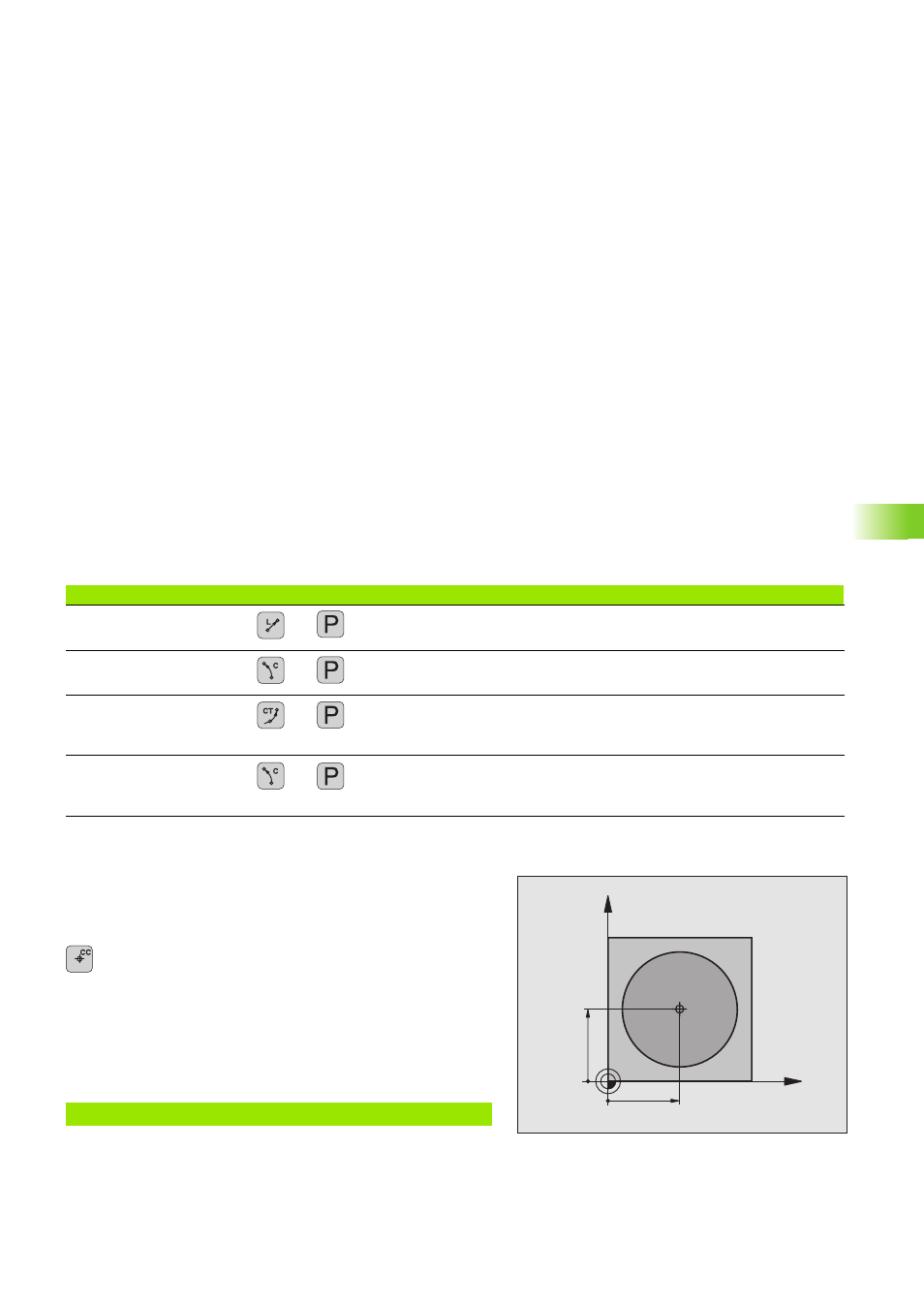

Polarkoordinaten-Ursprung: Pol CC
Den Pol CC können Sie an beliebigen Stellen im Bearbeitungs-Pro-
gramm festlegen, bevor Sie Positionen durch Polarkoordinaten ange-
ben. Gehen Sie beim Festlegen des Pols vor, wie beim Programmie-
ren des Kreismittelpunkts CC.
8 Koordinaten CC: Rechtwinklige Koordinaten für den
Pol eingeben oder
Um die zuletzt programmierte Position zu über-
nehmen: Keine Koordinaten eingeben. Den Pol CC
festlegen, bevor Sie Polarkoordinaten program-
mieren. Pol CC nur in rechtwinkligen Koordinaten
programmieren. Der Pol CC ist solange wirksam, bis
Sie einen neuen Pol CC festlegen.
NC-Beispielsätze
Funktion Bahnfunktionstaste Werkzeug-Bewegung Erforderliche Eingaben
Gerade LP + Gerade Polarradius, Polarwinkel des
Geraden-Endpunkts
Kreisbogen CP + Kreisbahn um Kreismittelpunkt/
Pol CC zum Kreisbogen-Endpunkt Polarwinkel des Kreisendpunkts,
Drehrichtung
Kreisbogen CTP + Kreisbahn mit tangentialem
Anschluss an vorheriges Kontur-
element Polarradius, Polarwinkel des
Kreisendpunkts
Schraubenlinie (Helix) + Überlagerung einer Kreisbahn mit
einer Geraden Polarradius, Polarwinkel des
Kreisendpunkts, Koordinate des
Endpunkts in der Werkzeugachse
12 CC X+45 Y+25
X
Y
CC
X
CC
Y
CC
