Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.

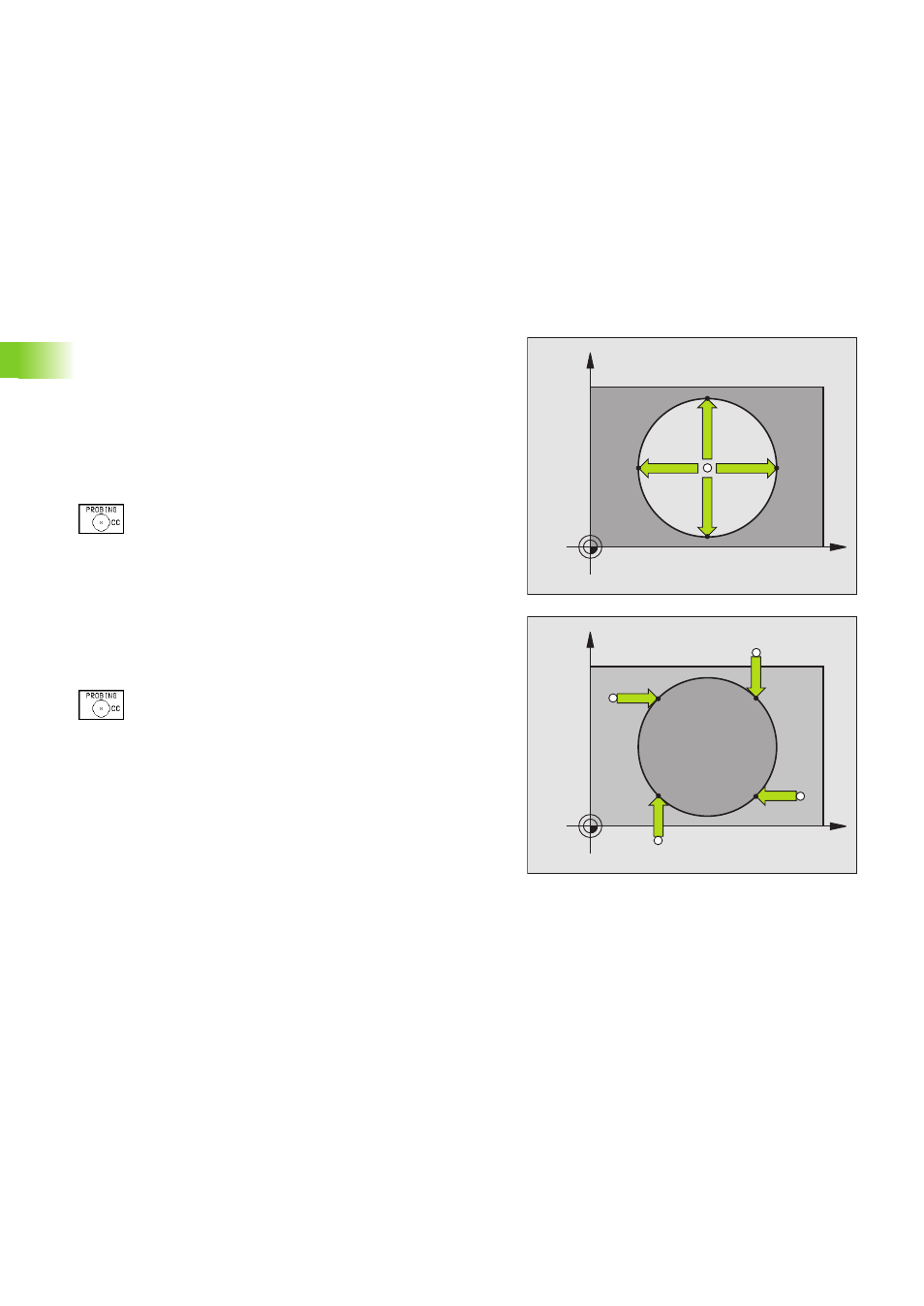

Innenkreis:
Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die Antastrich-
tung beliebig wählen.
8
Antast-Elektrode einmal ungefähr in die Kreismitte fahren
8
Antastfunktion wählen: Softkey PROBING CC wählen
8
Antasten: Externe START-Taste viermal drücken. Das
Tastsystem tastet nacheinander 4 Punkte der Kreis-
Innenwand an
8
Bezugspunkt: Im Menüfenster beide Koordinaten des
Kreismittelpunkts eingeben, mit Taste ENT überneh-
men
8
Antastfunktion beenden: Taste END drücken
Außenkreis:
8
Antastfunktion wählen: Softkey PROBING CC wählen
8
Antast-Elektrode in die Nähe des ersten Antastpunk-
tes außerhalb des Kreises fahren
8
Antastrichtung wählen:
Entsprechenden Softkey wählen
8
Antasten: Externe START-Taste drücken
8
Antastvorgang für die übrigen 3 Punkte wiederholen.
Siehe Bild rechts unten
8
Koordinaten des Kreismittelpunkts eingeben
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des Kreis-
mittelpunkts und den Kreisradius PR am Bildschirm an.
X
Y
X+
X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
