92 6 Programmieren: Konturen programmieren
6.3 Bahnfunktionen
6.3 Bahnfunktionen
Allgemeines
Eingabe in das Bearbeitungsprogramm
Die Konturelemente werden maßgetreu ins Bearbeitungsprogramm
eingegeben. Koordinaten werden als Absolut- oder als Relativwerte
(Inkremental) programmiert.
Es werden die Koordinaten des Endpunktes eines Konturelements
einprogrammiert.
Den Verfahrweg der Elektrode ermittelt die TNC aus den Elektroden-
Daten und der Radiuskorrektur selbsttätig.
Maschinenachsen programmgesteuert
verfahren
Die TNC verfährt alle Maschinenachsen gleichzeitig, die in einem
NC-Satz programmiert sind.

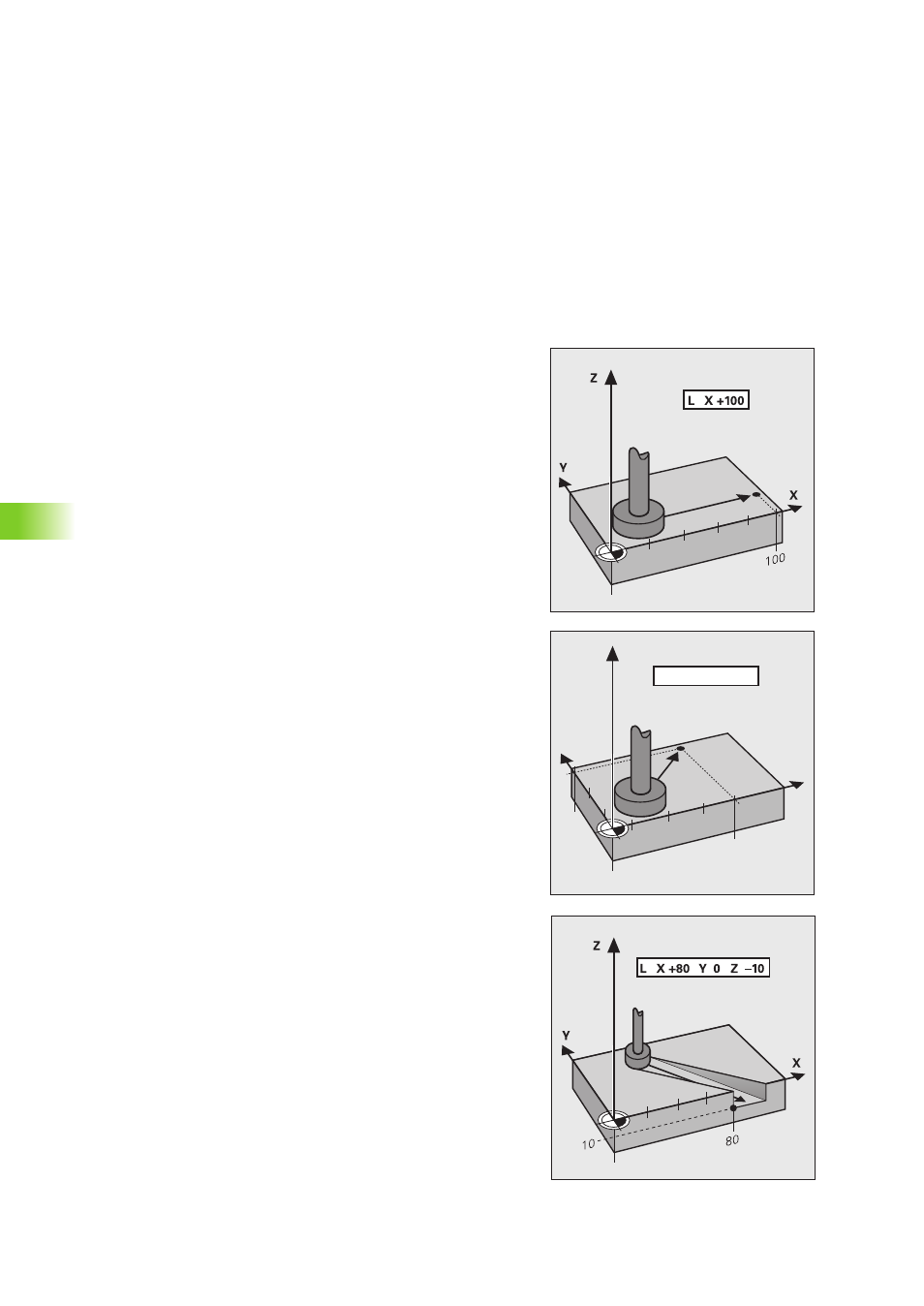

Achsparallele Bewegungen
Die Elektrode wird auf einer Geraden parallel zur programmierten
Maschinenachse verfahren.
Anzahl der im NC-Satz programmierten Achsen: 1
Bewegungen in den Hauptebenen
Die Elektrode wird in der Ebene auf einer Geraden oder einer Kreis-
bahn auf die programmierte Position verfahren.
Anzahl der im NC-Satz programmierten Achsen: 2
Bewegung von drei Maschinenachsen (3D-Bewegung)
Die Elektrode wird auf einer Geraden auf die programmierte Position
gefahren.
Anzahl der im NC-Satz programmierten Achsen: 3
Sonderfall:
Bei einer Schraubenlinie wird einer Kreisbewegung in der Ebene eine
Geradenbewegung senkrecht überlagert.
Y
X
Z
70
50
L X +70 Y +50
