22 2 Handbetrieb, Einrichten und Antastfunktionen
2.3 Bezugspunkt-Setz
e
n 2.3 Bezugspunkt-Setzen

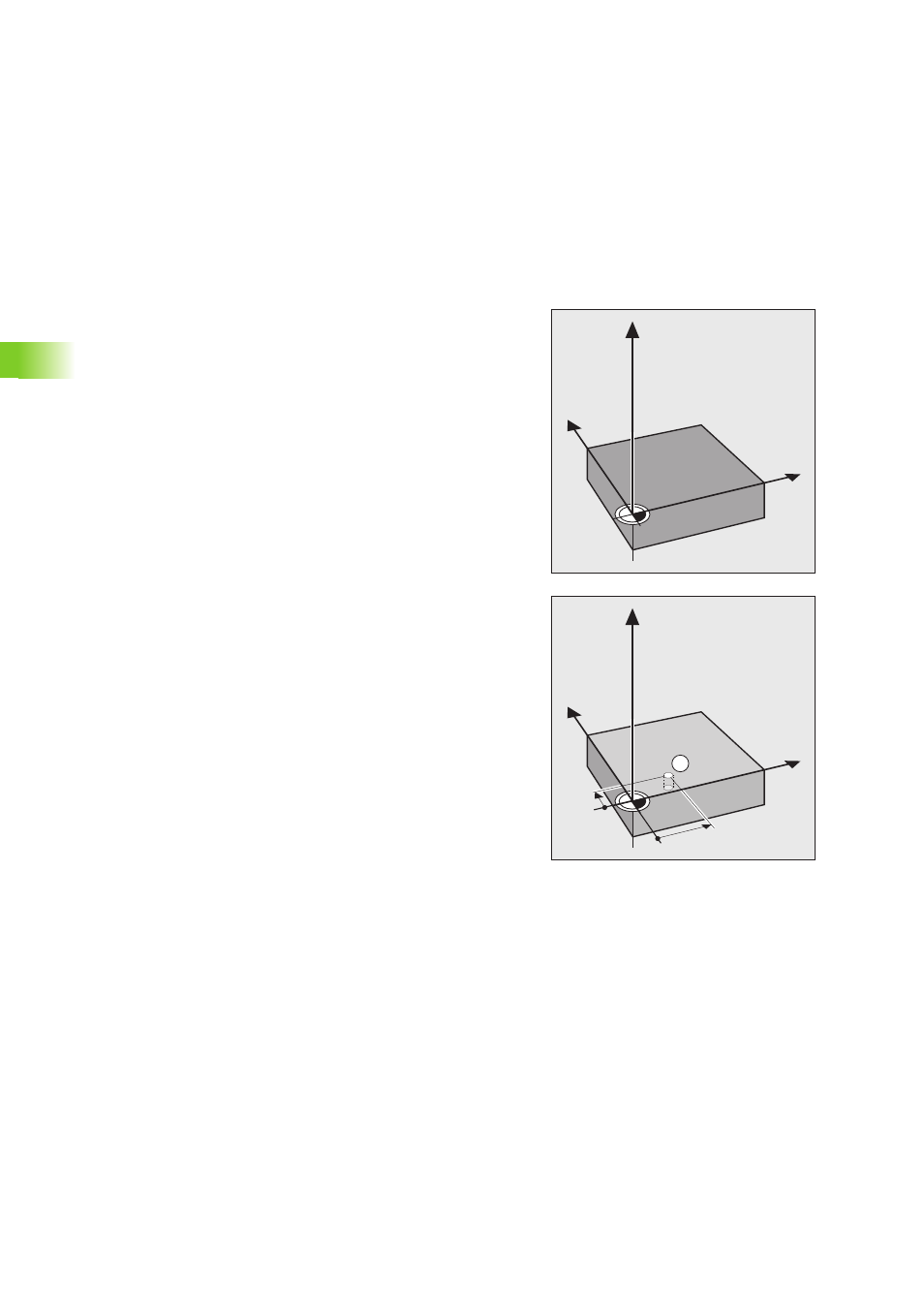

Die Werkstück-Zeichnung gibt für die Bearbeitung ein bestimmtes
Formelement des Werkstücks (meist eine Werkstück-Ecke) als „abso-
luten Bezugspunkt“ und eventuell ein oder mehrere Formelemente
als relative Bezugspunkte vor (siehe „Bezugspunkt wählen”, Seite
47). Durch den Vorgang des Bezugspunkt-Setzens wird diesen
Bezugspunkten der Ursprung des absoluten bzw. der relativen Koordi-
natensysteme zugeordnet:
Das Werkstück wird – zu den Maschinenachsen ausgerichtet – in eine
bestimmte Position relativ zur Elektrode gebracht und die Anzeige ent-
weder auf Null oder den entsprechenden Positionswert (z.B. um den
Elektroden-Radius zu berücksichtigen) gesetzt.
Beispiel:
Koordinaten des Punktes 1:
Der Nullpunkt des rechtwinkligen Koordinatensystems liegt auf der
X-Achse 10 mm und auf der Y-Achse 5 mm in negativer Richtung von
Punkt À entfernt.
Besonders komfortabel setzen Sie Bezugspunkte mit den Antast-
Funktionen zur Bezugspunkt-Ermittlung.
Y
X
Z
Y
X
Z
1
10
5
X= 10 mm
Y= 5 mm
Z= 0 mm
