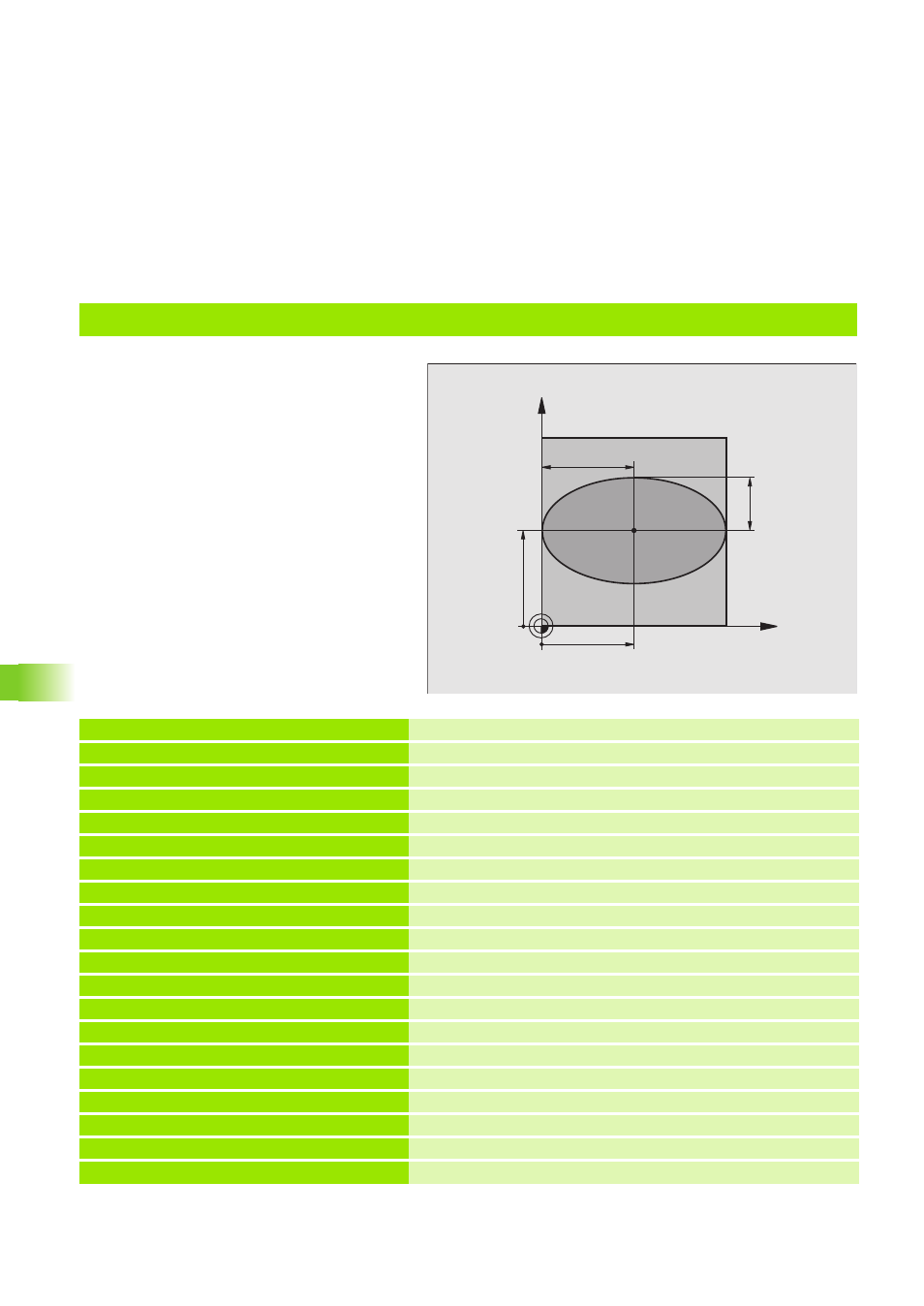

Beispiel: Ellipse
Programm-Ablauf
„ Die Ellipsen-Kontur wird durch viele kleineGera-
denstücke angenähert (über Q7 definierbar). Je
mehr Berechnungsschritte definiert sind, desto
glatter wird die Kontur
„ Die Fräsrichtung bestimmen Sie über den Start-
und Endwinkel in der Ebene:
Bearbeitungsrichtung im Uhrzeigersinn:
Startwinkel > Endwinkel
Bearbeitungsrichtung im Gegen-Uhrzeigersinn:
Startwinkel < Endwinkel
„ Werkzeug-Radius wird nicht berücksichtigt
0 BEGIN PGM ELLIPSE MM
1 FN 0: Q1 = +50 Mitte X-Achse
2 FN 0: Q2 = +50 Mitte Y-Achse
3 FN 0: Q3 = +50 Halbachse X
4 FN 0: Q4 = +30 Halbachse Y
5 FN 0: Q5 = +0 Startwinkel in der Ebene
6 FN 0: Q6 = +360 Endwinkel in der Ebene
7 FN 0: Q7 = +40 Anzahl der Berechnungs-Schritte
8 FN 0: Q8 = +0 Drehlage der Ellipse
9 FN 0: Q9 = +5 Frästiefe
10 FN 0: Q10 = +100 Tiefenvorschub
11 FN 0: Q11 = +350 Fräsvorschub
12 FN 0: Q12 = +2 Sicherheits-Abstand für Vorpositionierung
13 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 CYCL DEF 1.0 GENERATOR Zyklus GENERATOR (siehe „Zyklus 1 GENERATOR” auf Seite 133)
16 CYCL DEF 1.1 P-TAB 300 Gewünschte Erodier-Tabelle, z.B. Tabelle 300
17 CYCL DEF 1.2 MAX=12 MIN=8 Leistungsstufen, z.B. zwischen 8 und 12
18 TOOL DEF 1 L+0 R+5 Elektroden-Definition im Programm
19 TOOL CALL 1 U+1 Elektroden-Aufruf in Zustellachse Z; Untermaß 1 mm
X
Y
50
50
30
50
