104 6 Programmieren: Konturen programmieren
6.4 Bahnbew
egung
e
n – r
ec
h
twinklig
e K
oor
dinat

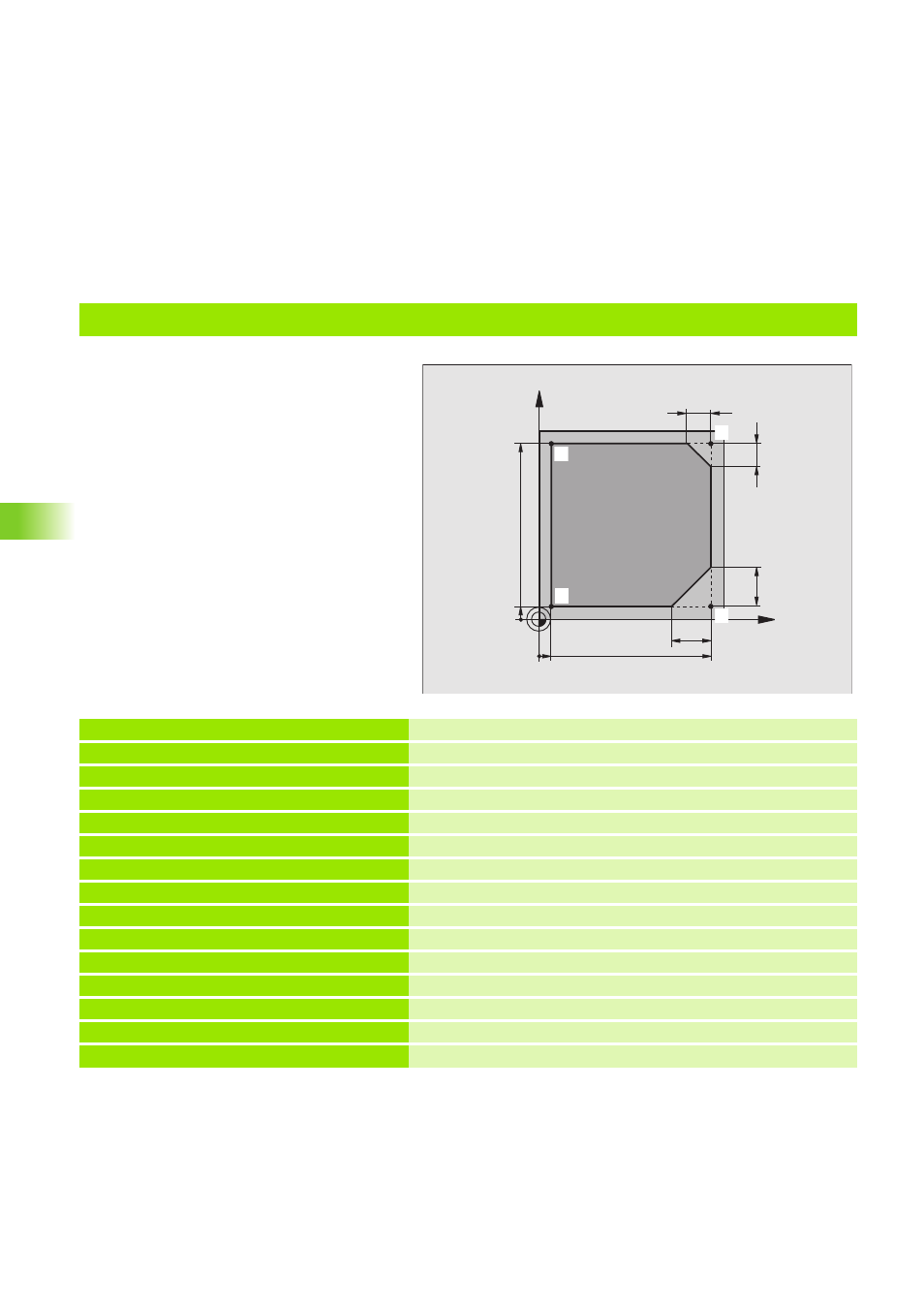

en Beispiel: Geradenbewegung und Fasen kartesisch
0 BEGIN PGM FASEN MM Programm-Beginn, Programm-Name FASEN, Maßangaben in MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition für grafische Simulation der Bearbeitung
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCLE DEF 1.0 GENERATOR Zyklus GENERATOR (siehe „Zyklus 1 GENERATOR”, Seite 133)
4 CYCL DEF 1.1 P-TAB CUST Gewünschte Erodier-Tabelle, z.B. Tabelle CUST
5 CYCL DEF 1.2 MAX=3 MIN=3 eine Leistungsstufe festlegen, z.B. 3
6 TOOL DEF 1 L+0 R+15 Elektroden-Definition im Programm
7 TOOL CALL 1 Z U+1 Elektroden-Aufruf in Zustellachse Z; Untermaß 1 mm
8 L Z+100 C+0 R0 F MAX M Freifahren in der Zustellachse; Elektrode orientieren; Eilgang
9 L X-10 Y-10 R F MAX M Vorpositionieren in X und Y; Eilgang
10 L Z–10 R F MAX M Auf Arbeitstiefe fahren
11 LX+5 Y+5 RL F M36 Kontur an Punkt 1 mit Radiuskorrektur anfahren; Erodieren EIN
13 L Y+95 R F M Punkt 2 anfahren
14 L X+95 R F M Punkt 3: erste Gerade für Ecke 3
15 L 10 Fase mit Länge 10 mm programmieren
X
Y
95 5
95
5
10
10
20
20
1 1
1 2
1 3
4
