HEIDENHAIN TNC 406, TNC 416 31

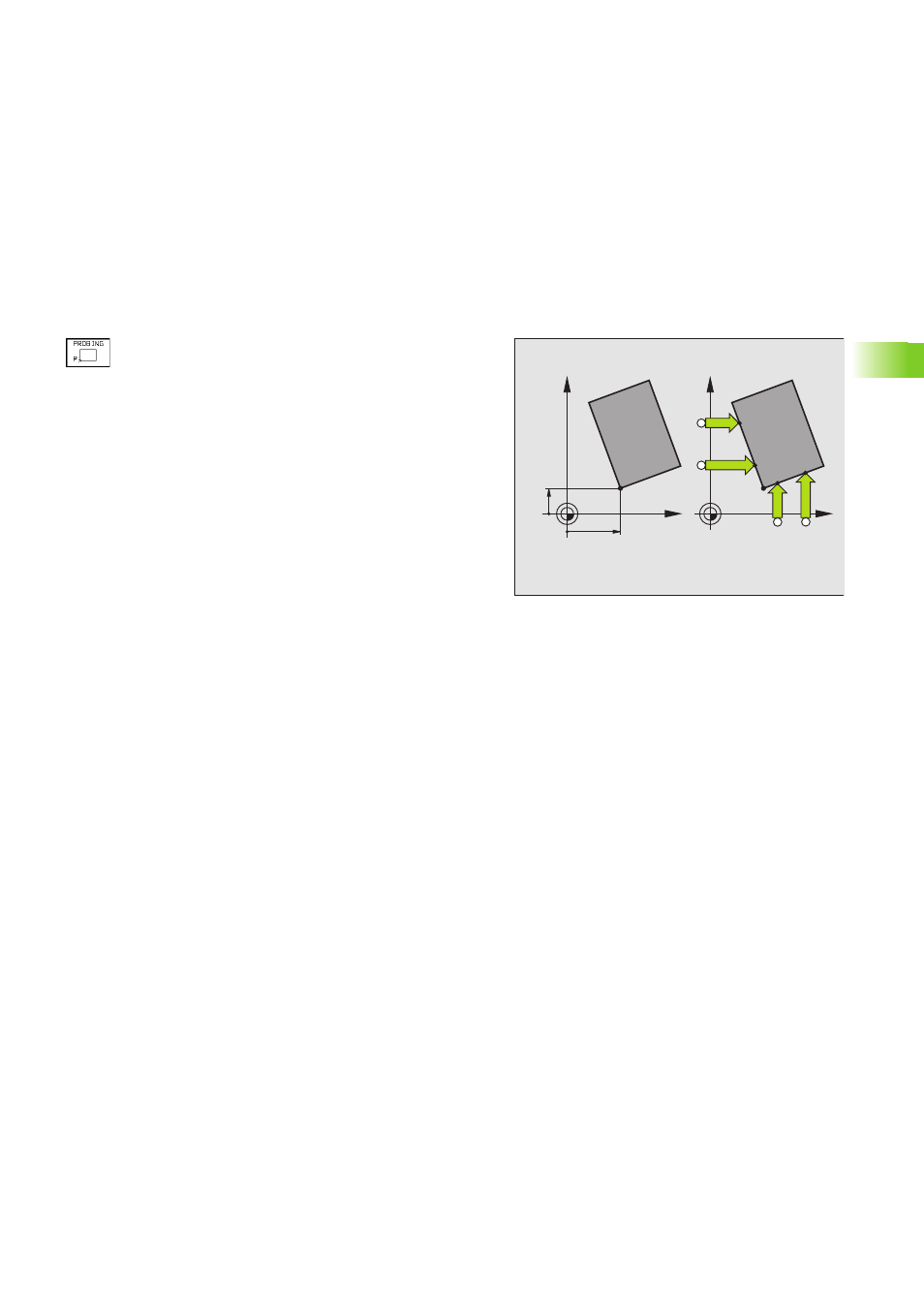

2.5 Bezugspunkt-Setz
en mi
t einer Antast-Elektr
o
de
Ecke als Bezugspunkt
8 Antastfunktion wählen:
Softkey PROBING P drücken
8 Antast-Elektrode in die Nähe des ersten Antastpunkts
verfahren
8 Antastrichtung über Softkey wählen, z. B. X+
8 Antasten: Externe START-Taste drücken
8 Antast-Elektrode in die Nähe des zweiten Antast-
punkts auf der gleichen Kante fahren
8 Antasten: Externe START-Taste drücken
8 Zwei Punkte auf der nächsten Kante auf die gleiche
Weise antasten
8 Bezugspunkt: Beide Koordinaten des Bezugspunkts
im Menüfenster eingeben, mit Taste ENT überneh-
men
8 Antast-Funktion beenden: Taste END drücken
P
X=?
Y=?
X
Y
P
X
Y
