HEIDENHAIN TNC 406, TNC 416 147
8.4 Er
odier
-Zyklen
Programmteil:
Beispiel zum Zyklus 3 WERKZEUG DEF

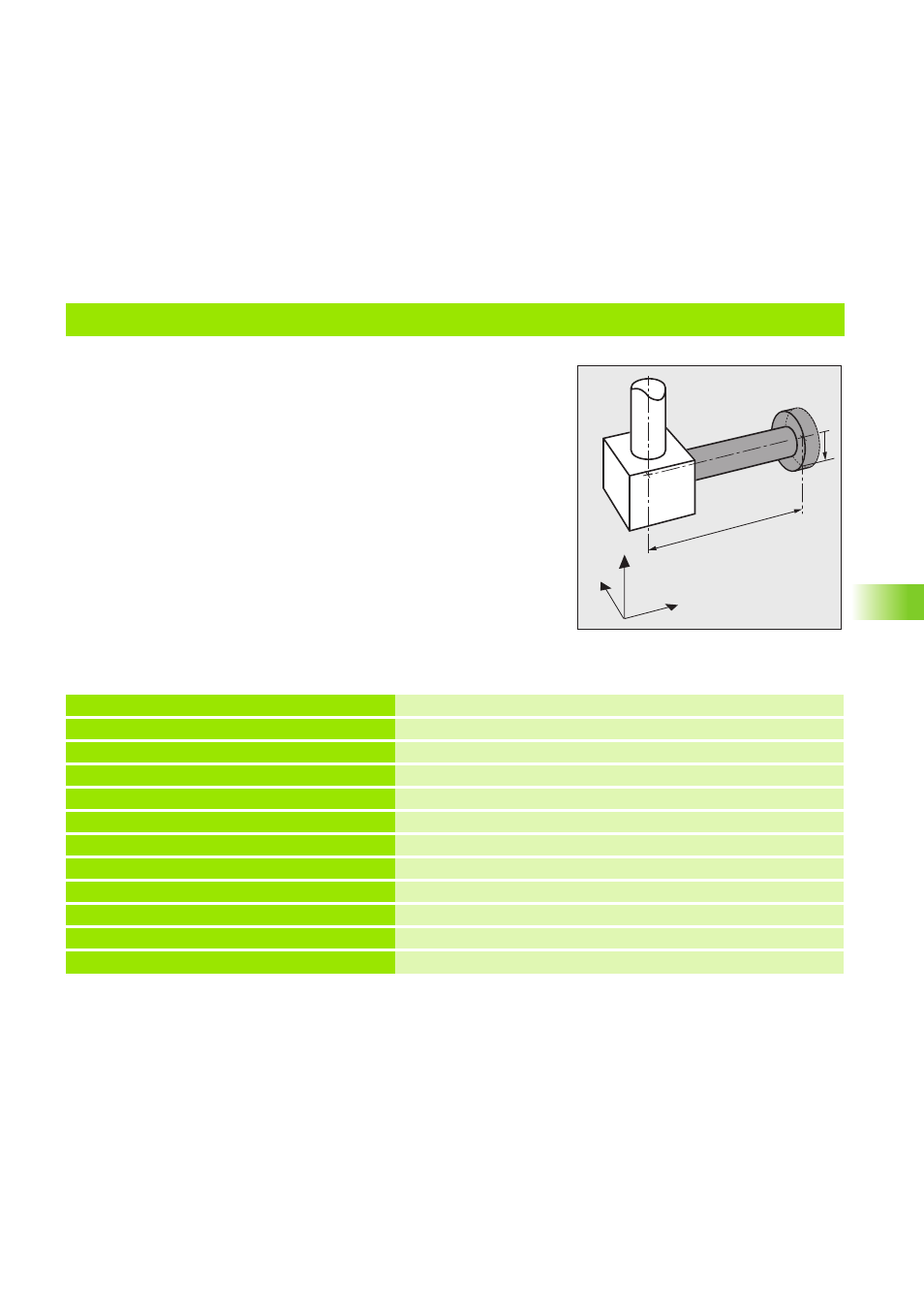

Mit der Elektrode aus der Abbildung rechts wird
eine Senkung erodiert.
Koordinaten der Senkung X = Y = 50 mm
Tiefe der Senkung Z = – 5 mm
Werkzeugkorrekturen für X
k
= – 10 mm
Z
k
= + 5 mm
Die TNC berücksichtigt die Korrekturwerte im Pro-
gramm automatisch. Sie brauchen nur noch die
tatsächlichen Koordinaten für die Position der Sen-
kung und die Erodiertiefe eingeben.
Y
X
Z
e
ZK
XK
•
•
•
11 CYCL DEF 3.1 WERKZEUG DEF Zyklus 3 WERKZEUG DEF.
12 CYCL DEF 3.1 T1 R+0 Werkzeug-Nummer, Werkzeug-Radius
13 CYCL DEF 3.2 X–10 Z+5 Korrekturwerte
14 TOOL CALL 1 Z U+0,1 Werkzeug-Aufruf
15 L X+50 Y+50 Z+2 Vorpositionieren
16 L Z–5 M36 Erodieren
•
•
•
