HEIDENHAIN TNC 406, TNC 416
67
4.7 Er
odier
-P
a
ra
met
e
r in der Er
odier
tabelle

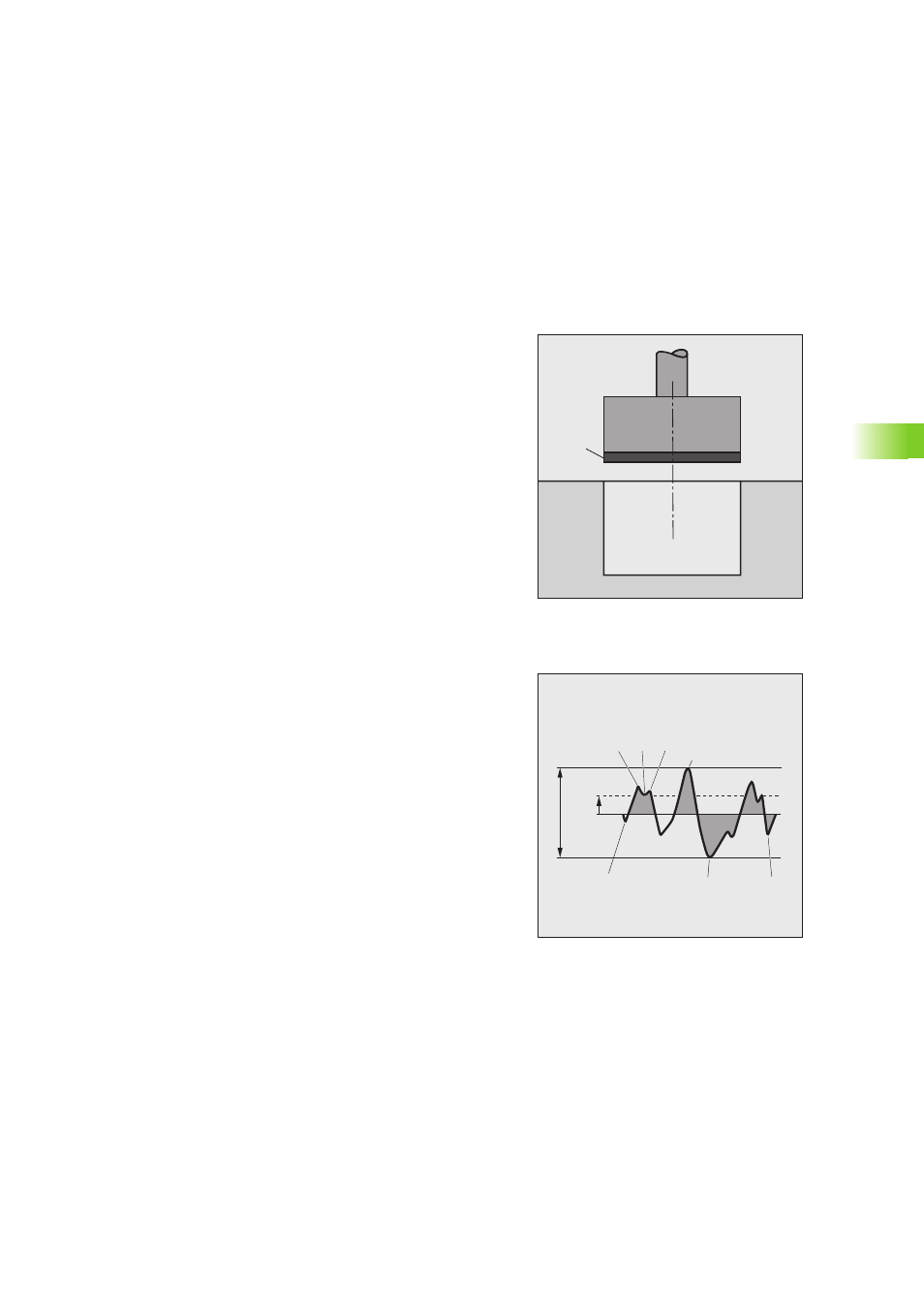

Verschleiß WR
Der Verschleiß WR ist das Verhältnis des Abtrags an der Elektrode (Ve)
zum Abtrag am Werkstück (Vw).
WR = Ve / Vw • 100 %
Den Verschleiß WR an der Elektrode für Ihre Bearbeitung und Ihre
Material-Kombination entnehmen Sie Ihrer Elektroden-Tabelle.
Oberflächen-Rauhigkeit RA
Die Oberflächen-Rauhigeit RA ist ein Maß für die Güte der Bearbei-
tung. Eine bearbeitete Oberfläche ist nie absolut plan, sie besteht
immer aus kleinen Erhebungen und Vertiefungen.
Maximale Rauhtiefe Rmax
Der „Höhenunterschied“ zwischen der höchsten Erhebung und der
tiefsten Vertiefung ist die maximale Rauhtiefe Rmax.
Die maximale Rauhtiefe Rmax ergibt sich auch aus der Breite des dia-
metralen Spalts 2G und dem Mindest-Untermaß UNS:
Rmax = 0,5 • ( UNS – 2G )
Oberflächen-Rauhigkeit RA nach VDI 3400 ermitteln
1
Mittellinie zu Rmax festlegen
2
Alle Erhebungen und Vertiefungen von der Mittellinie aus messen
3
Beträge aller gemessenen Werte addieren und durch die Anzahl
der Messwerte teilen. Ergebnis ist RA in [µm]
Ve
Vw
Rmax
RA
R2 R3 R4
min
Rn
R1
max
