164 8 Programmieren: Zyklen
8.5 Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung
Zyklus SPIEGELN im Bearbeitungsprogramm:

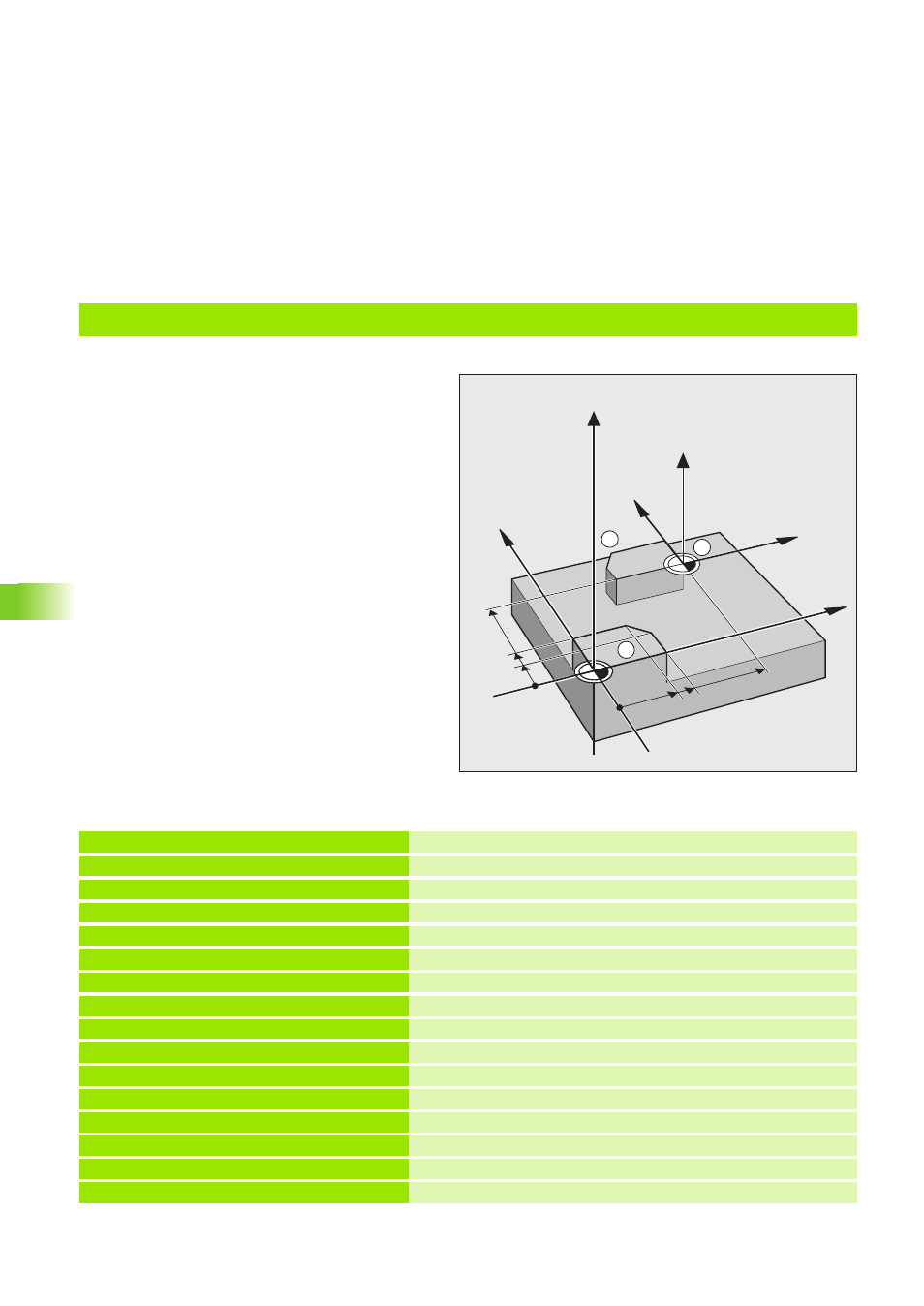

Übungsbeispiel: Spiegeln
Eine Bearbeitung (Unterprogramm 1) soll einmal
– wie als Original programmiert – an
Position X+0/Y+0 1 und einmal an
Position X+70/Y+60 2 in X gespiegelt 3
ausgeführt werden.
15
1
2
25
Y
X
3
30
20
60
70
Y
Z
X
Z
0 PGM SPIEGEL MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATOR Zyklus GENERATOR (siehe „Zyklus 1 GENERATOR” auf Seite 133)
4 CYCL DEF 1.1 P-TAB CUST1 Gewünschte Erodier-Tabelle wählen, z. B. CUST1
5 CYCL DEF 1.2 MAX=12 MIN=12 Leistungsstufe wählen
6 TOOL DEF 1 L+0 R+3 Werkzeug-Definition
7 TOOL CALL 1 Z U+0 Werkzeug-Aufruf
8 L Z+100 R0 F MAX M
9 CALL LBL 1 ungespiegelt 1; Gespiegelte Ausführung
10 CYCL DEF 7.0 NULLPUNKT 1. Nullpunkt verschieben 2
11 CYCL DEF 7.1 X+70
12 CYCL DEF 7.2 Y+60
13 CYCL DEF 8.0 SPIEGELN 2. Spiegeln 3
14 CYCL DEF 8.1 X
15 CALL LBL 1 3. Unterprogramm-Aufruf
