112 6 Programmieren: Konturen programmieren
6.5 Bahnbew
egung
e
n – P
o
lar
k
oor
dinat
e
n Kreisbahn CTP mit tangentialem Anschluss

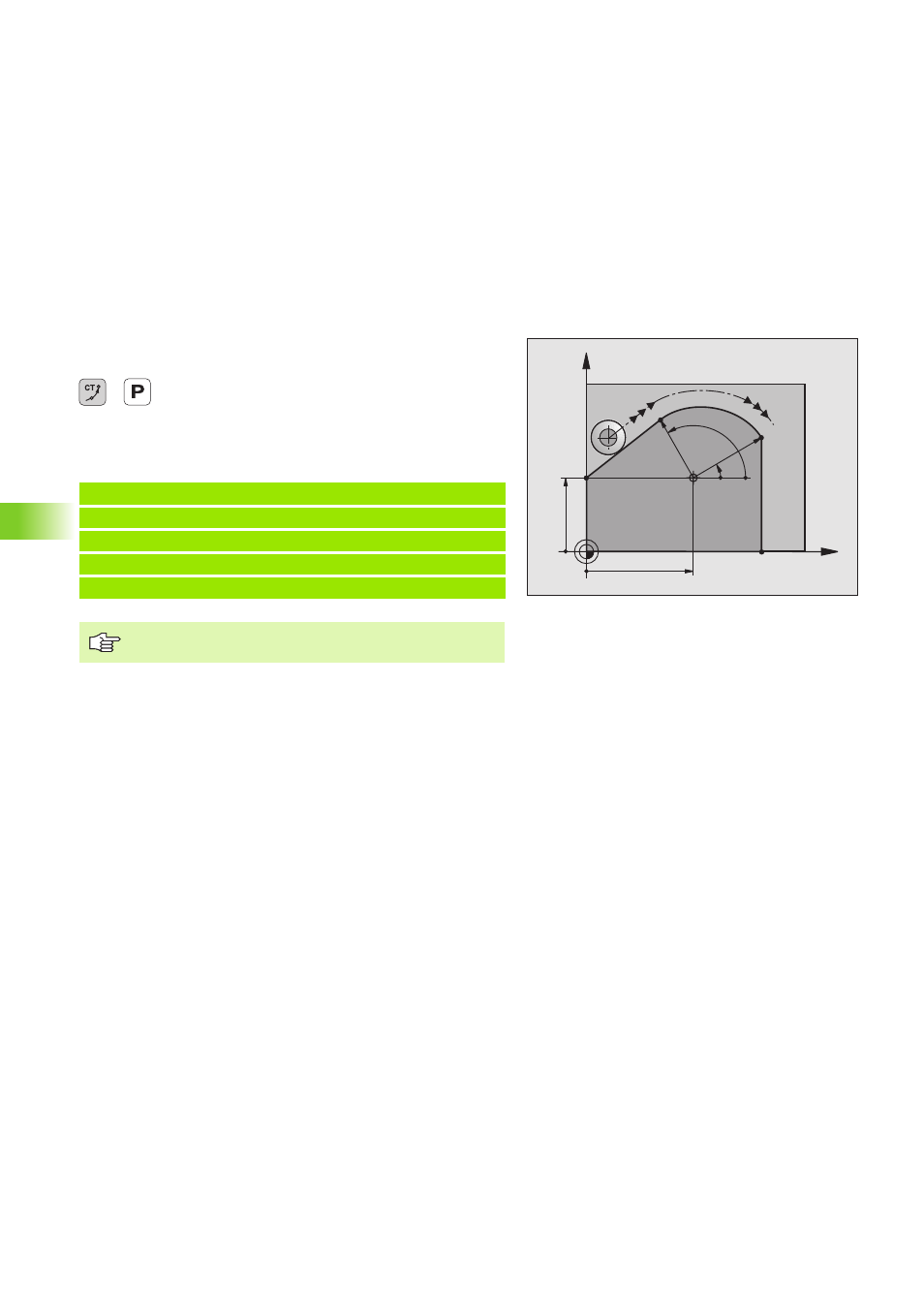

Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein vorange-
gangenes Konturelement anschließt.
8 Polarkoordinaten-Radius PR : Abstand des Kreis-
bahn-Endpunkts zum Pol CC
8 Polarkoordinaten-Winkel PA : Winkelposition des
Kreisbahn-Endpunkts
NC-Beispielsätze
12 CC X+40 Y+35
13 L X+0 Y+35 RL F M
14 LP PR+25 PA+120 R F M
15 CTP PR+30 PA+30 R F M
16 L Y+0 R F M
Der Pol CC ist nicht Mittelpunkt des Konturkreises!
X
Y
40
35
CC
30°
120°
R30 R25
