10.8 Messen mit einer
Antastelektrode während des
Programmlaufs
Einführung
Mit einer Antastelektrode lassen sich auch während eines Programm-
laufs Positionen am Werkstück erfassen.
Anwendungen:
Höhenunterschiede bei Gussflächen ermitteln
Toleranzabfragen während der Bearbeitung
Das Antasten wird mit TOUCH PROBE ins Programm einprogram-
miert.

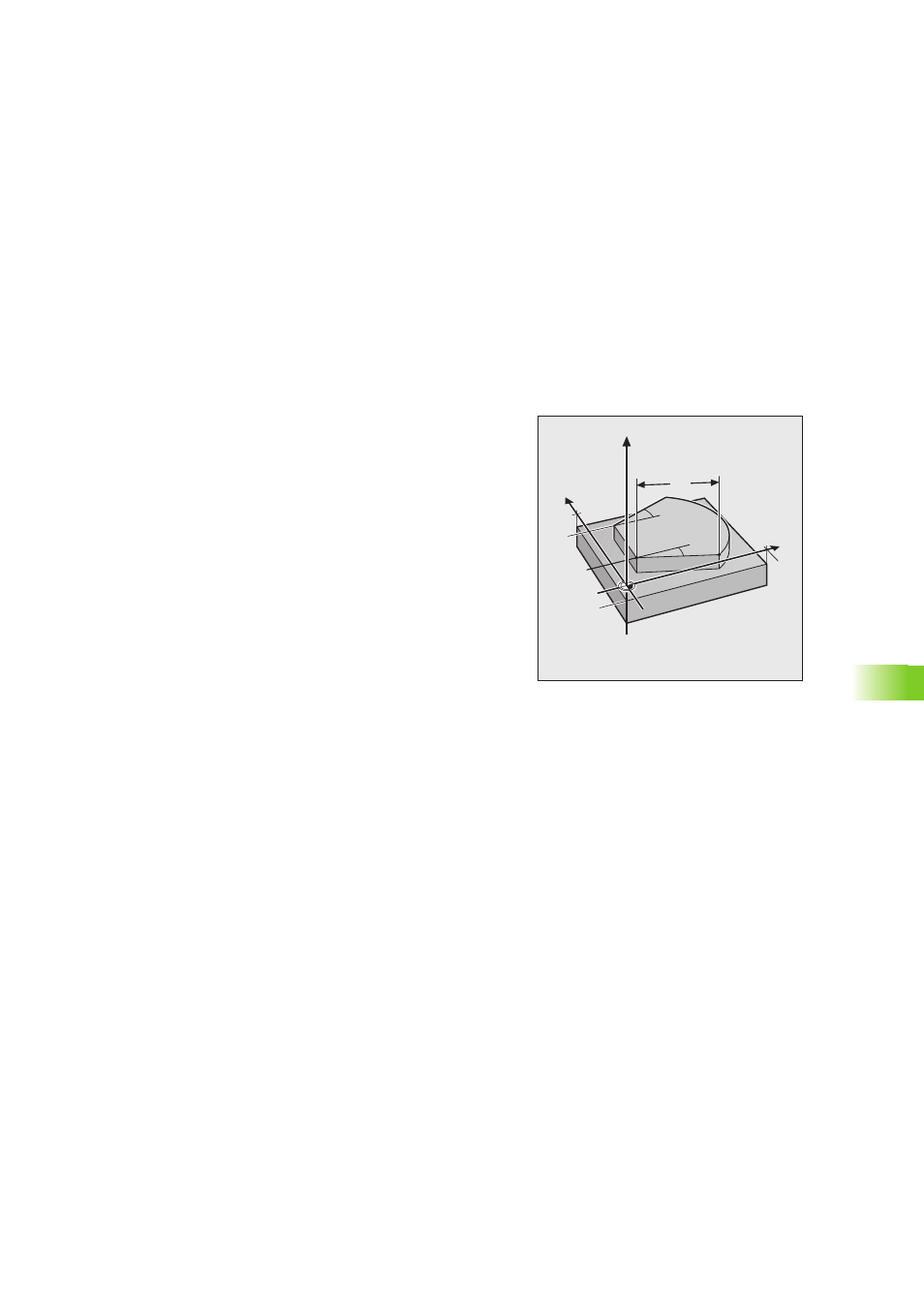

Die Elektrode wird vorpositioniert und tastet automatisch die vorgege-
bene Position an. Die für den Antastpunkt ermittelte Koordinate wird
in einem Q-Parameter abgelegt.
Der Antastvorgang wird abgebrochen, wenn die Elektrode innerhalb
eines bestimmten Bereichs (über MP 6130 wählbar) das Werkstück
nicht berührt.
Als Elektroden-Achse können Sie auch die C-Achse eingeben!
100
10
100
a?
a?
Y
X
Z
L?
