2 Handbetrieb, Einrichten und Antastfunktionen
2.6 Messen mit der Antast-Elektr
o
de

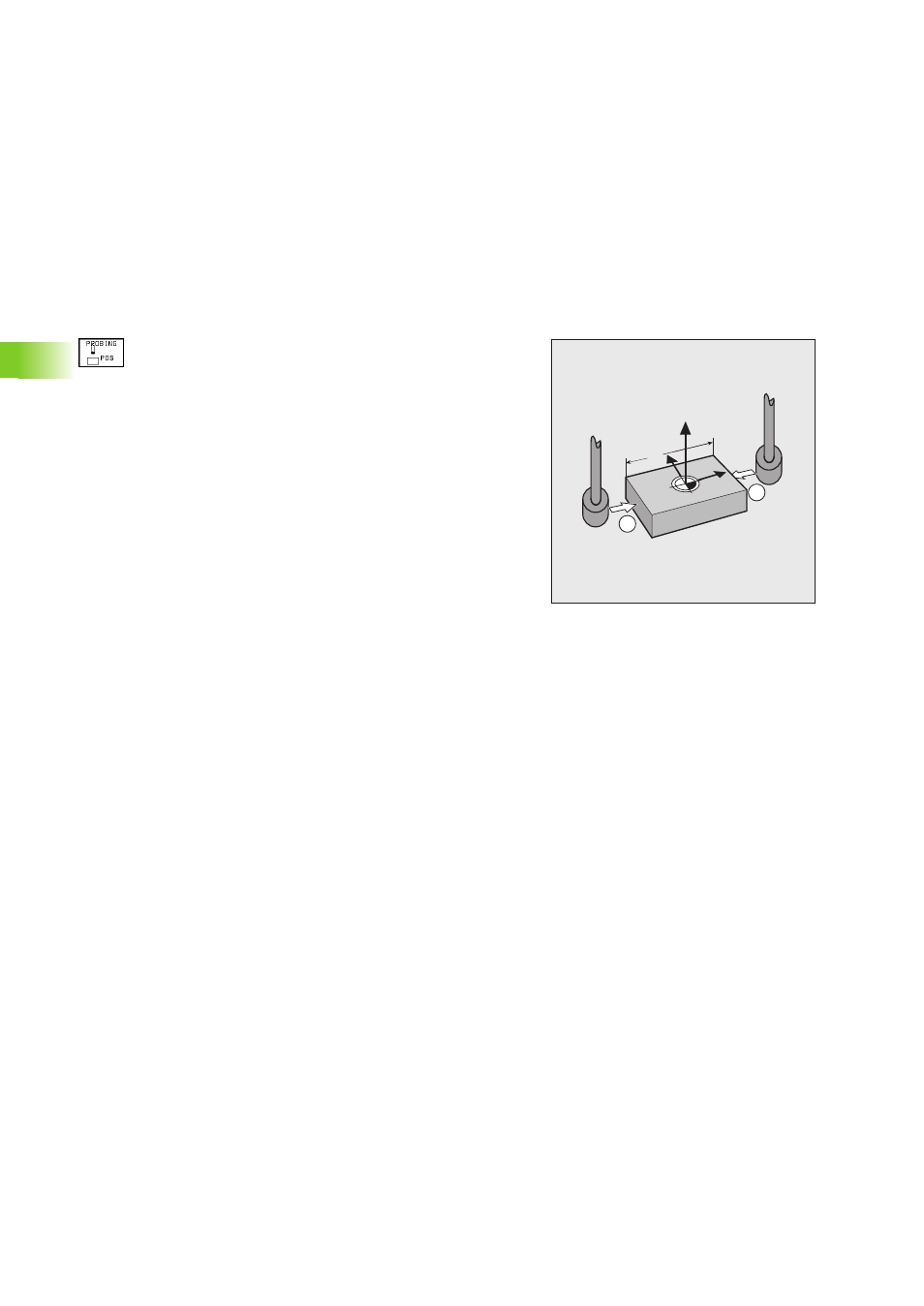

Werkstückmaße bestimmen
8
Antastfunktion wählen: Softkey PROBING POS
drücken
8
Antast-Elektrode in die Nähe des ersten
Antastpunkts
1
fahren
8
Antastrichtung über Softkey wählen
8
Antasten: Externe START-Taste drücken
8
Als Bezugspunkt angezeigten Wert notieren (nur, falls
vorher gesetzter Bezugspunkt wirksam bleibt)
8
Bezugspunkt: „0“eingeben
8
Dialog abbrechen: Taste END drücken
8
Antastfunktion erneut wählen:
Softkey PROBING POS drücken
8
Antast-Elektrode in die Nähe des zweiten Antast-
punkts
2
fahren
8
Antastrichtung über Softkey wählen: Gleiche Achse,
jedoch entgegengesetzte Richtung wie beim ersten
Antasten.
8
Antasten: Externe START-Taste drücken
In der Anzeige BEZUGSPUNKT steht der Abstand zwischen den bei-
den Punkten auf der Koordinatenachse.
Positionsanzeige wieder auf Werte vor der Längenmessung setzen
8
Antastfunktion wählen: Softkey PROBING POS drücken
8
Ersten Antastpunkt erneut antasten
8
BEZUGSPUNKT auf vorhin notierten Wert setzen
8
Dialog abbrechen: Taste END drücken
1
Y
X
Z
l
2
