100 6 Programmieren: Konturen programmieren
6.4 Bahnbew
egung
e
n – r
ec
h
twinklig
e K
oor
dinat
en

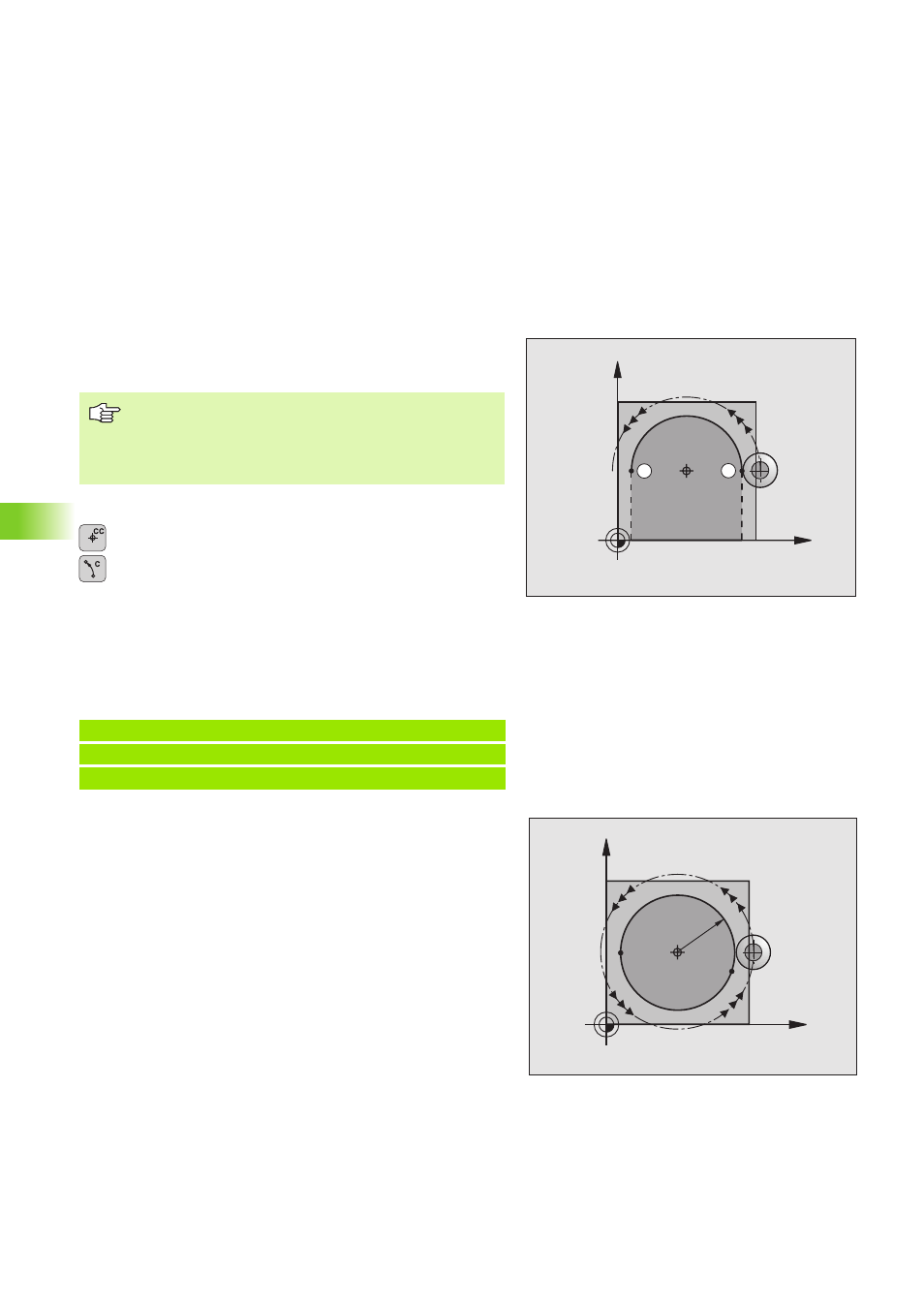

Kreisbahn C um Kreismittelpunkt CC
Legen Sie den Kreismittelpunkt CC fest, bevor Sie die Kreisbahn C pro-
grammieren. Die zuletzt programmierte Werkzeug-Position vor dem
C-Satz ist der Startpunkt der Kreisbahn.
8 Werkzeug auf den Startpunkt der Kreisbahn fahren
8 Koordinaten des Kreismittelpunkts
8 Koordinaten des Kreisbogen-Endpunkts
8 Drehsinn DR
Falls nötig:
8 Lineare Koordinate
8 Vorschub F
8 Zusatz-Funktion M
NC-Beispielsätze
Vollkreis
Für einen Vollkreis programmieren Sie zwei C-Sätze hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten. End-
punkt des zweiten Halbkreises ist Startpunkt des ersten.
Die einfachste Methode zum Programmieren eines Vollkreises ist auf
Seite 111 beschrieben.
Wenn Sie eine Elektrode mit Werkzeugkorrrektur in der
X/Y-Ebene verwenden, müssen Sie die Elektrode bei
Kreisbögen winkelsynchron mitdrehen. Für einen Halb-
kreis müssen Sie z. B. die C-Achse inkremental um 180°
drehen.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F M
7 C X+5 Y+25 IC +180 DR+ R F M
S E
X
Y
CC
X
Y
CC
S
1
=E
2
E
1
=S
2
R
