HEIDENHAIN TNC 406, TNC 416 25
2.4 Kalibr
ier
en und Einr
ic
ht
en
Antast-Elektrode kalibrieren
Die Antast-Elektrode ist zu kalibrieren bei
„ Inbetriebnahme
„
Elektroden-Wechsel
„ Änderung des Antastvorschubs
„ Unregelmäßigkeiten, beispielsweise infolge Erwärmung der
Maschine
Beim Kalibrieren ermittelt die TNC die „wirksame“ Länge und den
„wirksamen“ Radius der Elektrode.
Zum Kalibrieren wird ein Einstellring mit bekannter Höhe und bekann-
tem Innenradius auf dem Maschinentisch aufgespannt.

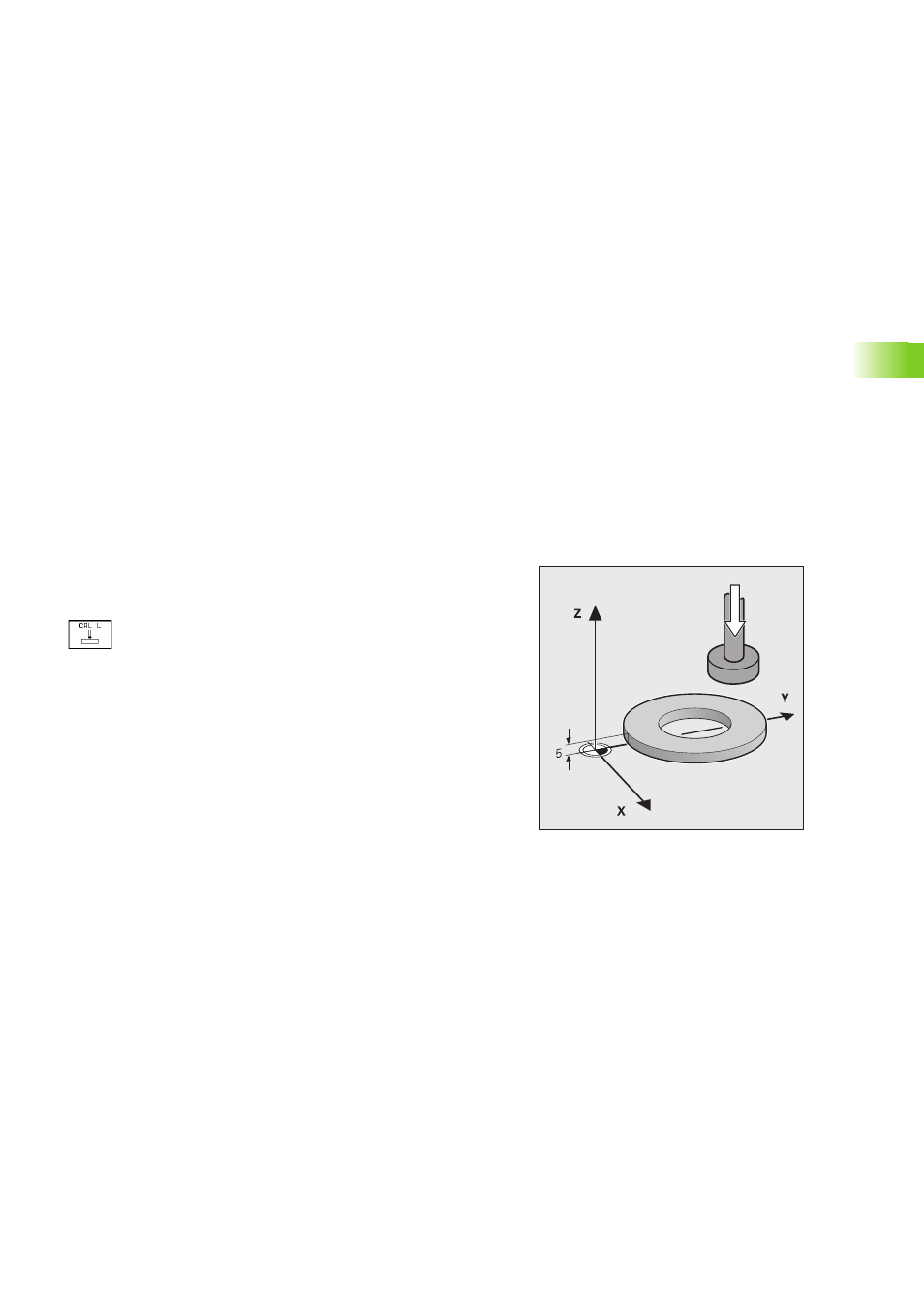

Kalibrieren der wirksamen Länge
8 Bezugspunkt in der Spindel-Achse so setzen, dass für den Maschi-
nentisch gilt: Z=0.
8 Kalibrier-Funktion für die Elektroden-Länge wählen
( 2. Softkey-Leiste)
8 :HUN]HXJ$FKVH HLQJHEHQ $FKVWDVWH
8 %H]XJVSXQNW +ØKH GHV (LQVWHOOULQJV HLQJHEHQ
8 Antast-Elektrode dicht über die Oberfläche des Ein-
stellrings fahren
8 :HQQ QØWLJ 9HUIDKUULFKWXQJ ÞEHU 3IHLOWDVWHQ ÆQGHUQ
8 Antast-Elektrode tastet Oberfläche des Einstellrings
an: Externe START-Taste drücken
