136 8 Programmieren: Zyklen

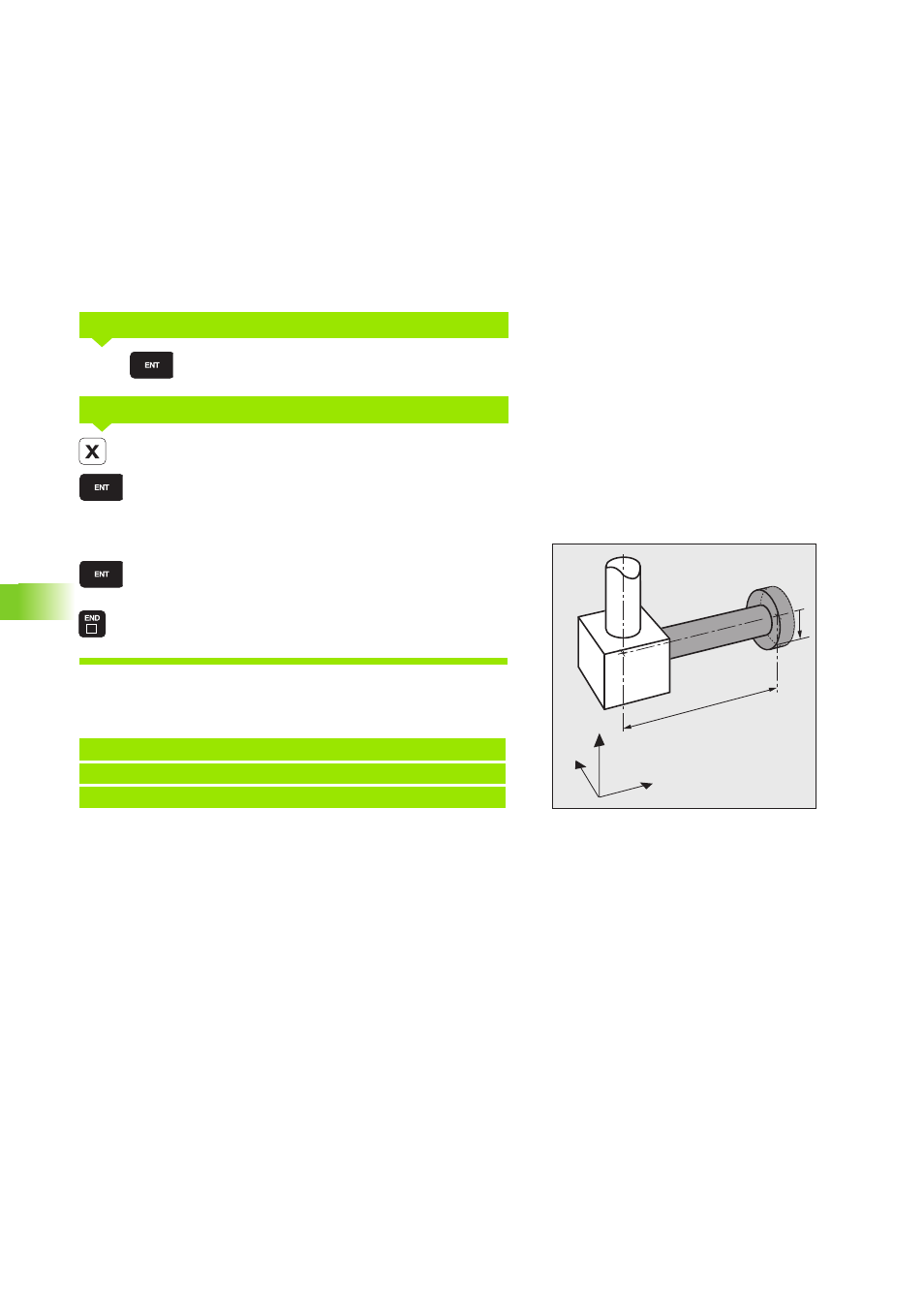

8.3 Zyklus zur Elektr
o
den-Definition
Werkzeug-Radius R eingeben, z.B. R = 10 mm
Koordinatenachsen und Korrekturen eingeben,
z.B. X = – 10 mm
Eingabe mit Taste ENT bestätigen
Koordinatenachsen und Korrekturen eingeben,
z.B. Z = – 5 mm
Eingabe mit Taste ENT bestätigen
Nach Eingabe aller Korrekturwerte Eingabe mit END
beenden
NC-Beispielsätze
Kreisbahn bei aktiver Elektroden-Korrektur
Wenn Sie eine Elektroden-Korrektur eingeben, müssen Sie die Elek-
trode bei Kreisbögen winkelsynchron mitdrehen. Für einen Halbkreis
müssen Sie z.B. die C-Achse um 180° mitdrehen.
WERKZEUG-RADIUS ?
WERKZEUGKORREKTUR ?
10
-10
-5
3.0 CYCL DEF WERKZEUG DEF.
3.1 CYCL DEF T=5 R+10
3.2 CYCL DEF X-10 Z-5
Y
X
Z
e
ZK
XK
