HEIDENHAIN TNC 406, TNC 416 153
8.4 Er
odier
-Zyklen
Zyklus 17 SCHEIBE im Bearbeitungsprogramm, Beispiel 1
Übungsbeispiele: Erodieren mit Zyklus 17 SCHEIBE
Werkstück-Geometrie
Senkungsdurchmesser D= 24 mm
Erodiertiefe T =– 10 mm
Elektroden-Daten
Zylindrische Elektrode
Elektrodenradius Re = 9,9 mm
Elektrodenuntermaß U = 4,2 mm
Breite des Erodierspalts B= 0,1 mm
Berechnung des Aufweit-Radius
Aufweitradius für den Zyklus 17 SCHEIBE
RAD = (0,5 • 4,2 mm) – 0,1 mm = 2 mm

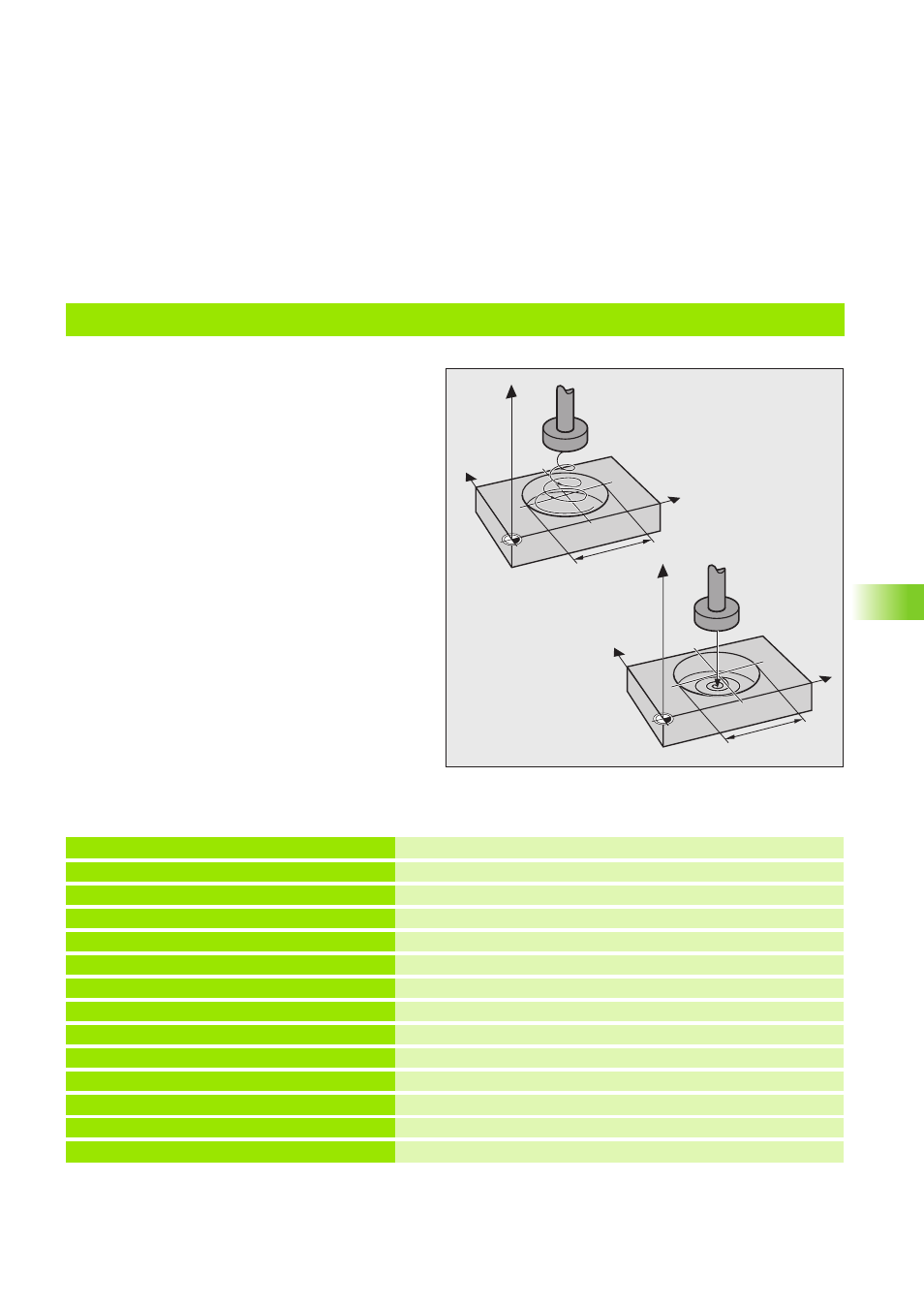

Beispiel 1, Abbildung oben:
Vorpositionieren über Werkstück-Oberfläche,
kreisförmiges Aufweiten
Beispiel 2, Abbildung unten:
Erodieren auf Tiefe – 10 mm, kreisförmiges Auf-
weiten ohne Tiefenzustellung
Y
X
Z
24 mm
Y
X
Z
24 mm
0 BEGIN PGM BSPSCH1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATOR Zyklus GENERATOR (siehe „Zyklus 1 GENERATOR” auf Seite 133)
4 CYCL DEF 1.1 P-TAB CUST1 Gewünschte Erodier-Tabelle
5 CYCL DEF 1.2 MAX=8 MIN=8 Leistungsstufe auswählen
6 TOOL DEF 1 L+0 R+9,9 Elektrodenlänge, Elektrodenradius
7 TOOL CALL 1 Z U+4,2 Untermaß
8 L X+50 Y+50 Z+1 R0 F MAX Vorpositionierung
9 CYCL DEF 17.0 SCHEIBE Zyklus 17 SCHEIBE (siehe „Zyklus 17 SCHEIBE” auf Seite 142)
10 CYCL DEF 17.1 Z–10 R F M36 Erodiertiefe Z=–10 mm, Erodieren EIN
11 CYCL DEF 17.2 RAD=2 MOD=0 Aufweitradius RAD=2 mm, kreisförmig Aufweiten
13 L Z+100 R F MAX M37 Rückzug auf sichere Höhe, Erodieren AUS
14 END PGM BSPSCH1 MM
