HEIDENHAIN TNC 406, TNC 416 255
13.2 St
ec
k
e
rbelegung und Ansc
hlu
ssk
abel für D
a
te
nsc
h
nit
tst
ellen

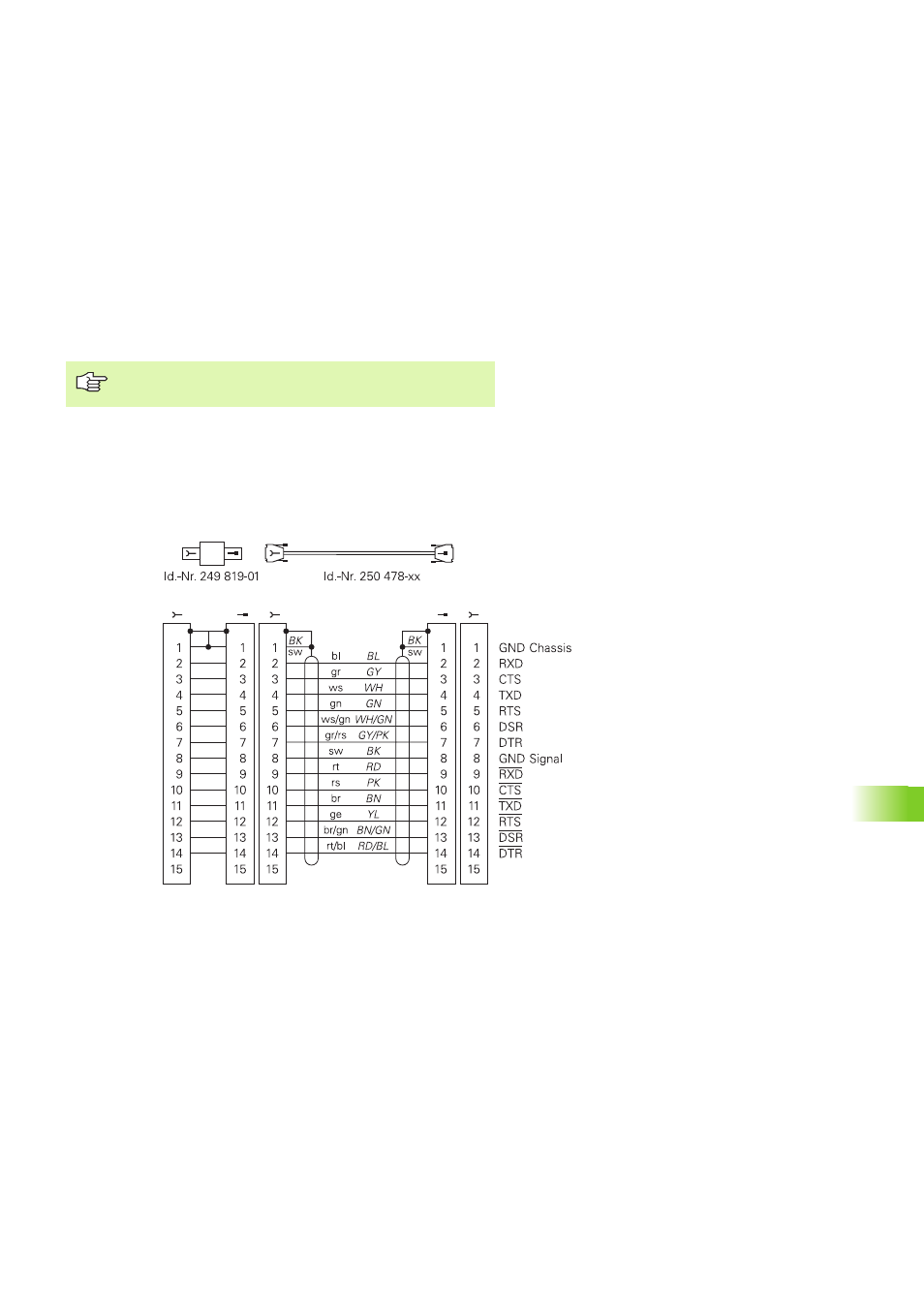

Schnittstelle V.11/RS-422
An der V.11-Schnittstelle werden nur Fremdgeräte angeschlossen.
Die Steckerbelegungen von TNC-Logikeinheit (X22) und
Adapter-Block sind identisch.
Externes
Gerät
V.24-Adapter-
Block
HEIDENHAIN
Verbindungs-Kabel
max. 1000 m
X22
TNC
