Seite 180
160
8 Programmieren: Zyklen
8.5 Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung

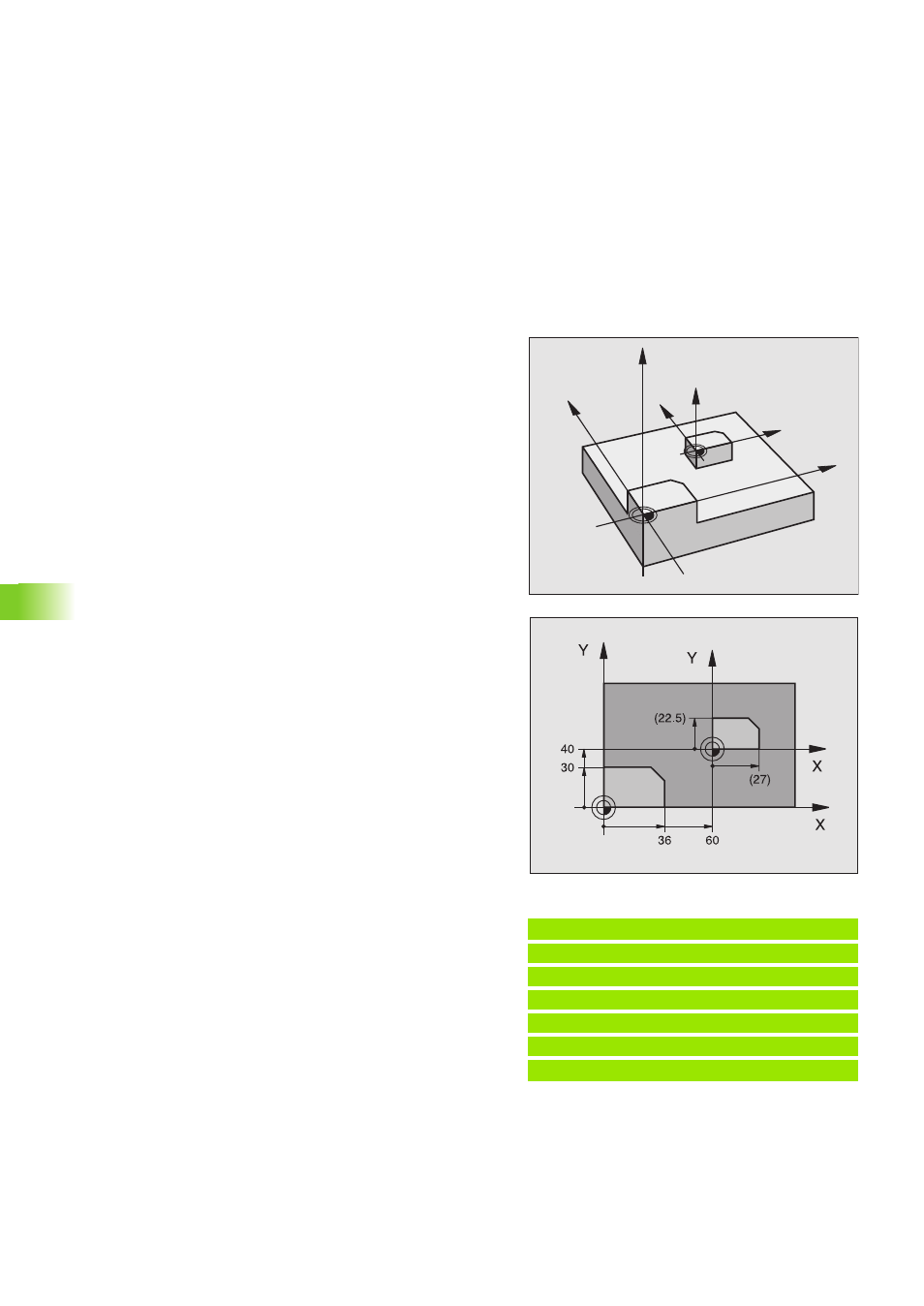

MASSFAKTOR (Zyklus 11)
Anwendung
Innerhalb eines Programms können Konturen vergrößert oder verklei-
nert werden. So lassen sich beispielsweise Schrumpf- und Aufmaß-
Faktoren berücksichtigen.
Wirkung
Der Maßfaktor ist ab der Zyklus-Definition wirksam.
in der Bearbeitungsebene, oder auf alle drei Koordinatenachsen
gleichzeitig (abhängig von MP7410)
auf Maßangaben in Zyklen
auch auf Parallelachsen U,V,W
Der Maßfaktor wird in der Status-Anzeige unter SCL angezeigt.
Eingabe
Eingegeben wird der Faktor SCL (engl.: scaling). Die TNC multipliziert
Koordinaten und Radien mit SCL (wie in „Wirkung“ beschrieben).
Vergrößerung: SCL größer als 1 bis 99,999 999
Verkleinerung: SCL kleiner als 1 bis 0,000 001
Rücksetzen
Ein Maßfaktor wird durch den Maßfaktor 1 aufgehoben.
Voraussetzung
Vor der Vergrößerung bzw. Verkleinerung sollte der Nullpunkt auf eine
Kante oder Ecke der Kontur verschoben werden.
Beispiel: NC-Sätze
11 CALL LBL1
12 CYCL DEF 7.0 NULLPUNKT
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 MASSFAKTOR
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL1
Z
Z
X
X
Y
Y
