168 8 Programmieren: Zyklen
8.5 Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung
Zyklus MASSFAKTOR im Bearbeitungsprogramm:

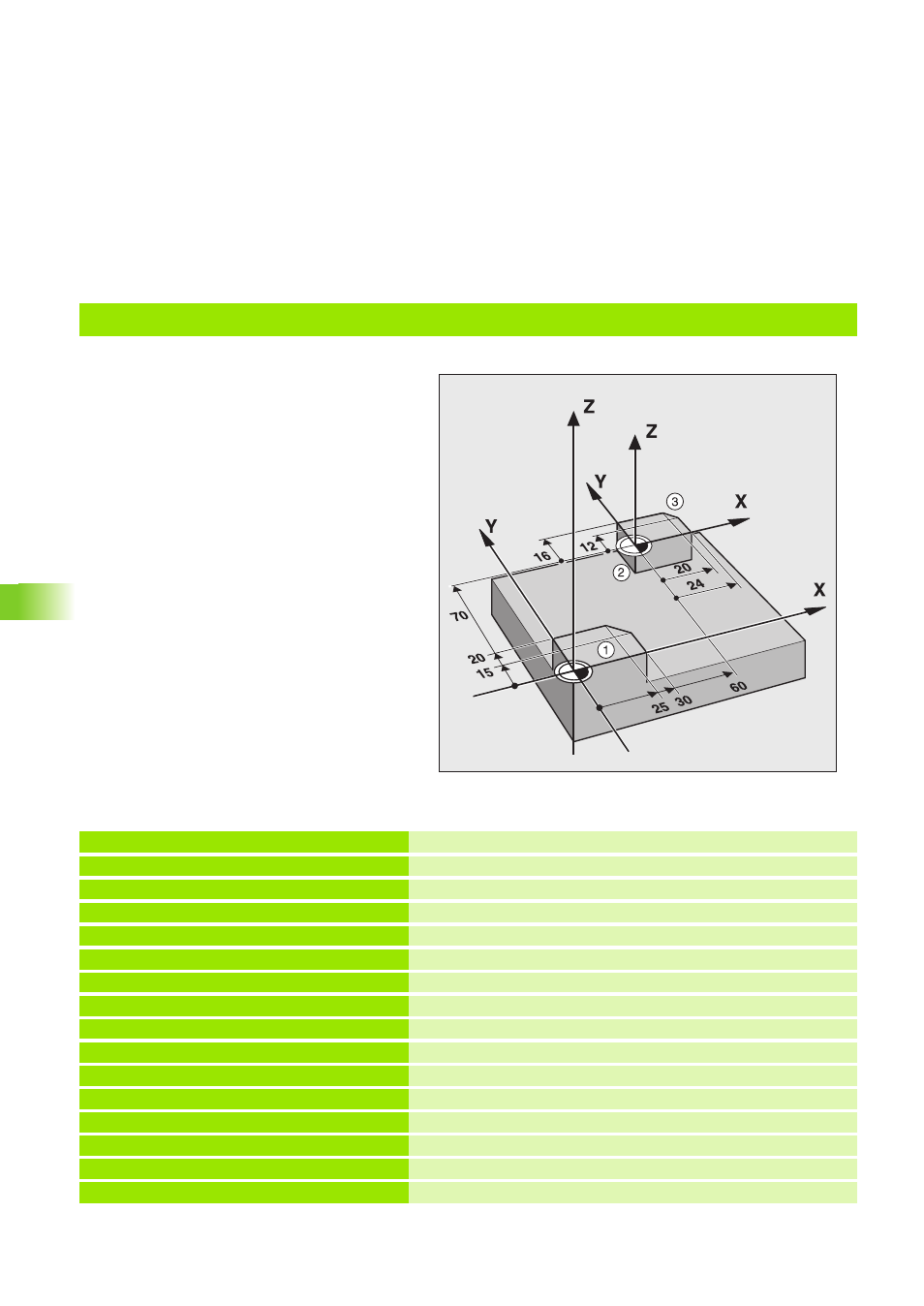

Übungsbeispiel: Maßfaktor
Eine Kontur (Unterprogramm 1) soll einmal – wie
als Original programmiert – bezogen auf den
ursprünglich gesetzten Nullpunkt X+0/Y+0 und
einmal bei auf X+60/Y+70 mit Maßfaktor 0,8 ver-
kleinert ausgeführt werden.
0 BEGIN PGM MASSE MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATOR Zyklus GENERATOR (siehe „Zyklus 1 GENERATOR” auf Seite 133)
4 CYCL DEF 1.1 P-TAB 100 Gewünschte Erodier-Tabelle
5 CYCL DEF 1.2 MAX=7 MIN=7 Leistungsstufe wählen
6 TOOL DEF 1 L+0 R+3 Werkzeug-Definition
7 TOOL CALL 1 Z U+0,2 Werkzeug-Aufruf
8 L Z+100 R0 F MAX M
9 CALL LBL 1 Ausführung in Originalgröße 1
10 CYCL DEF 7.0 NULLPUNKT Ausführung mit Maßfaktor. Reihenfolge
11 CYCL DEF 7.1 X+60
12 CYCL DEF 7.2 Y+70 1. Nullpunkt verschieben 2
13 CYCL DEF 11.0 MASSFAKTOR 2. Maßfaktor festlegen 3
14 CYCL DEF 11.1 SCL 0.8
15 CALL LBL 1 3. Unterprogramm aufrufen (Maßfaktor wirkt)
