13.2 Steckerbelegung und
Anschlusskabel für
Datenschnittstellen

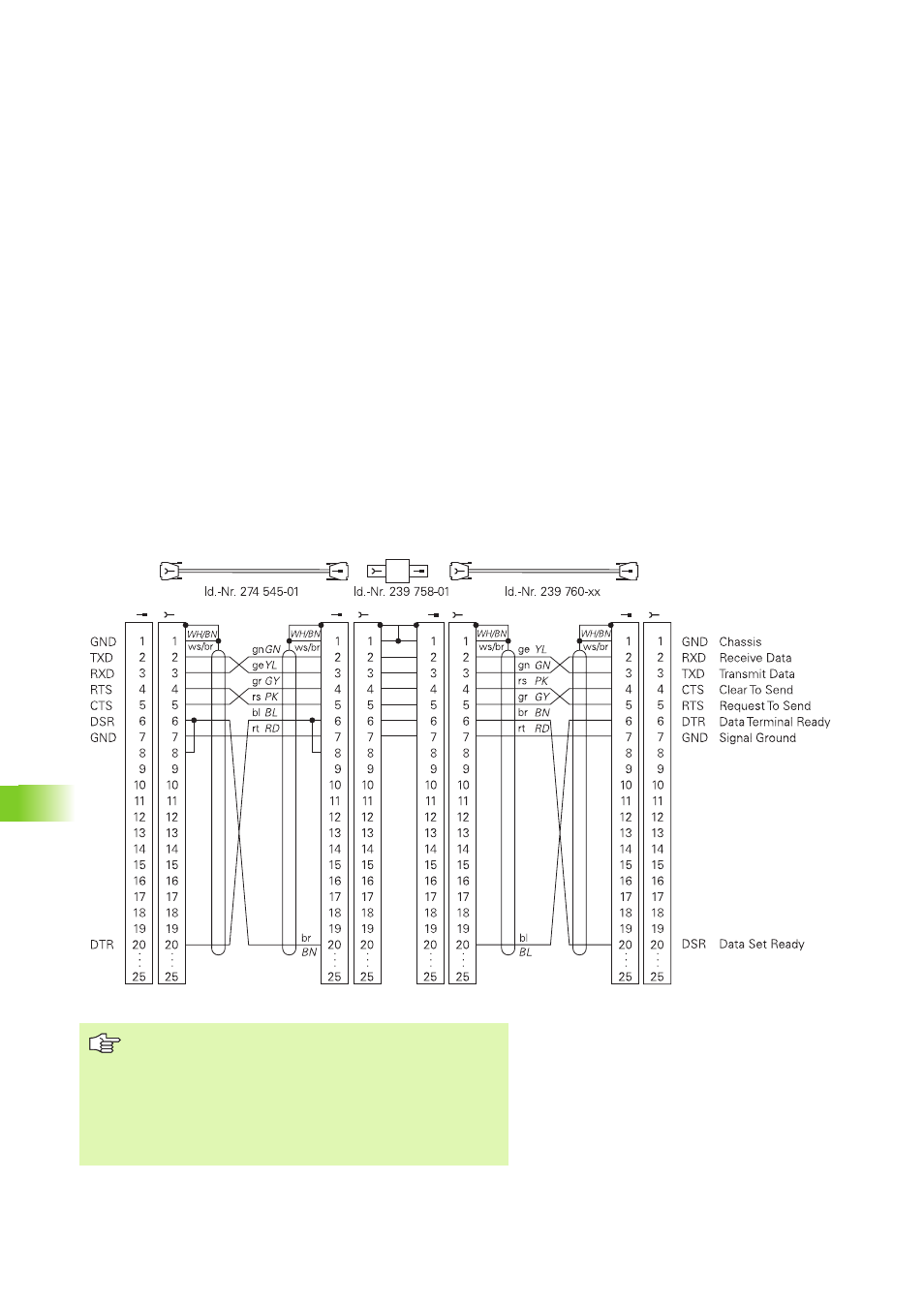

Schnittstelle V.24/RS-232-C
HEIDENHAIN-Geräte
Externes
Gerät
HEIDENHAIN
Standard-Kabel
1 m
V.24-Adapter-
Block
HEIDENHAIN
Verbindungs-Kabel
max. 17 m
X21
TNC
„
Die Stecker-Belegungen an der TNC-Logikeinheit (X21)
und am Adapter-Block sind verschieden.
„ Die Stecker-Belegung am Fremdgerät kann erheblich
von der Stecker-Belegung eines HEIDENHAIN-Gerätes
abweichen.
Sie ist vom Gerät und der Übertragungsart abhängig.
Entnehmen Sie die Steckerbelegung des Adapter-
Blocks bitte obiger Abbildung.
