186 10 Programmieren: Q-Parameter
1
0.1 Pr
inzip und F
u
nk
tionsübersic
h
t
10.1 Prinzip und Funktionsübersicht

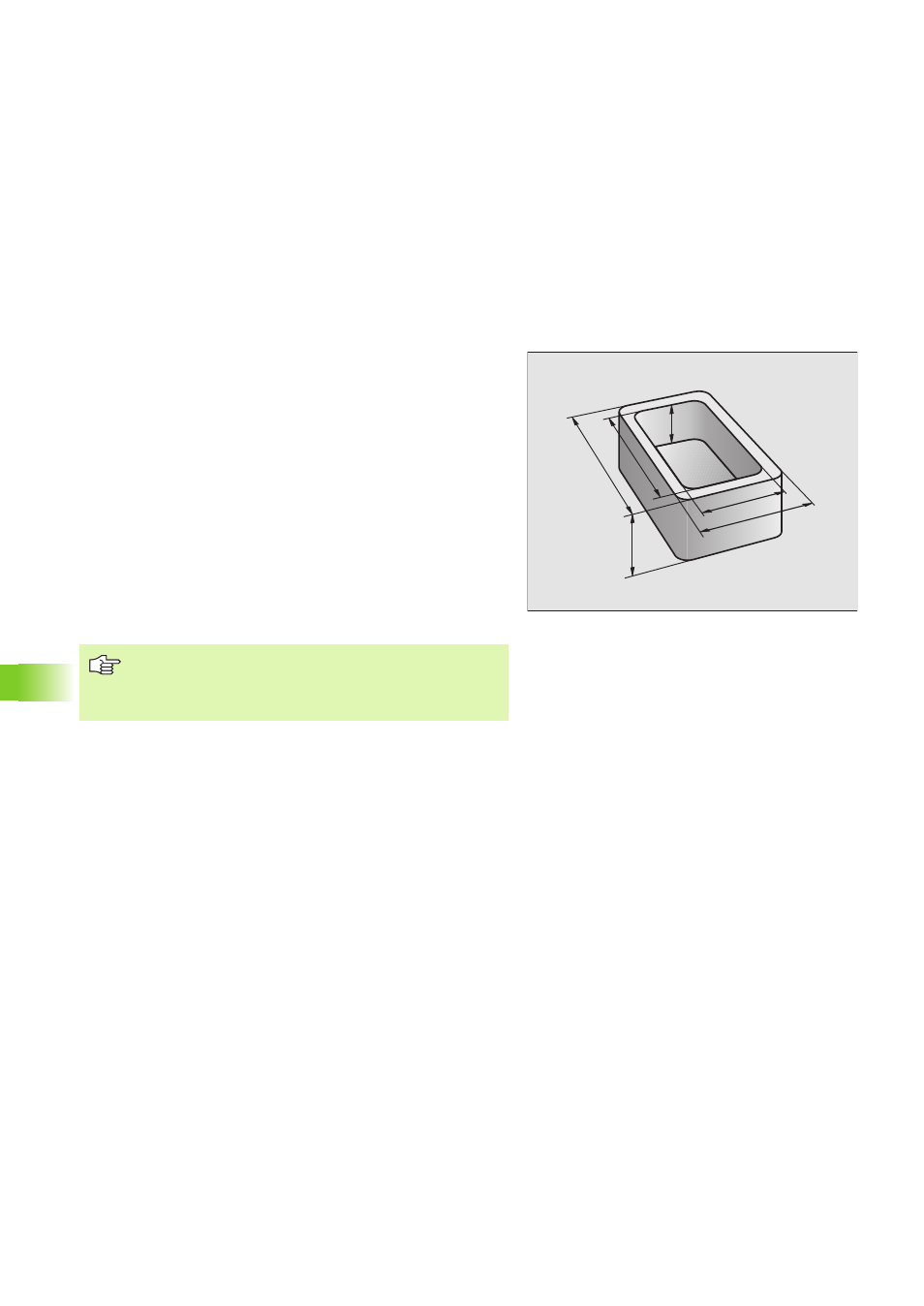

Mit Q-Parametern können Sie mit einem Bearbeitungs-Programm
eine ganze Teilefamilie definieren. Dazu geben Sie anstelle von Zah-
lenwerten Platzhalter ein: die Q-Parameter.
Q-Parameter stehen beispielsweise für
„ Koordinatenwerte
„
Elektroden-Daten
„ Zyklus-Daten
Ein Q-Parameter ist durch den Buchstaben Q und eine Nummer zwi-
schen 0 und 255 gekennzeichnet.
Weiterhin werden mit Q-Parametern Konturen bearbeitet, die über
mathematische Funktionen bestimmt sind.
Mit Q-Parametern lässt sich auch die Ausführung von Bearbeitungs-
schritten von logischen Bedingungen abhängig machen.Q-Parame-
ter und Zahlenwerte dürfen in ein Programm gemischt eingegeben
werden.
Automatisches Löschen der Q-Parameter
Die TNC löscht Q-Parameter (und die Status-Anzeige), wenn der
Anwender-Parameter 7300=1 ist und im Programm die Zusatz-Funk-
tion M00, M02 oder M30 oder der Satz END abgearbeitet wird.
Die TNC weist einigen Q-Parametern selbsttätig immer
die gleichen Daten zu, z.B. dem Q-Parameter Q108 den
aktuellen Elektroden-Radius (siehe „Vorbelegte Q-Para-
meter” auf Seite 202).
Q4
Q2
Q3 Q1
Q5
Q6
