106 6 Programmieren: Konturen programmieren
6.4 Bahnbew
egung
e
n – r
ec
h
twinklig
e K
oor
dinat

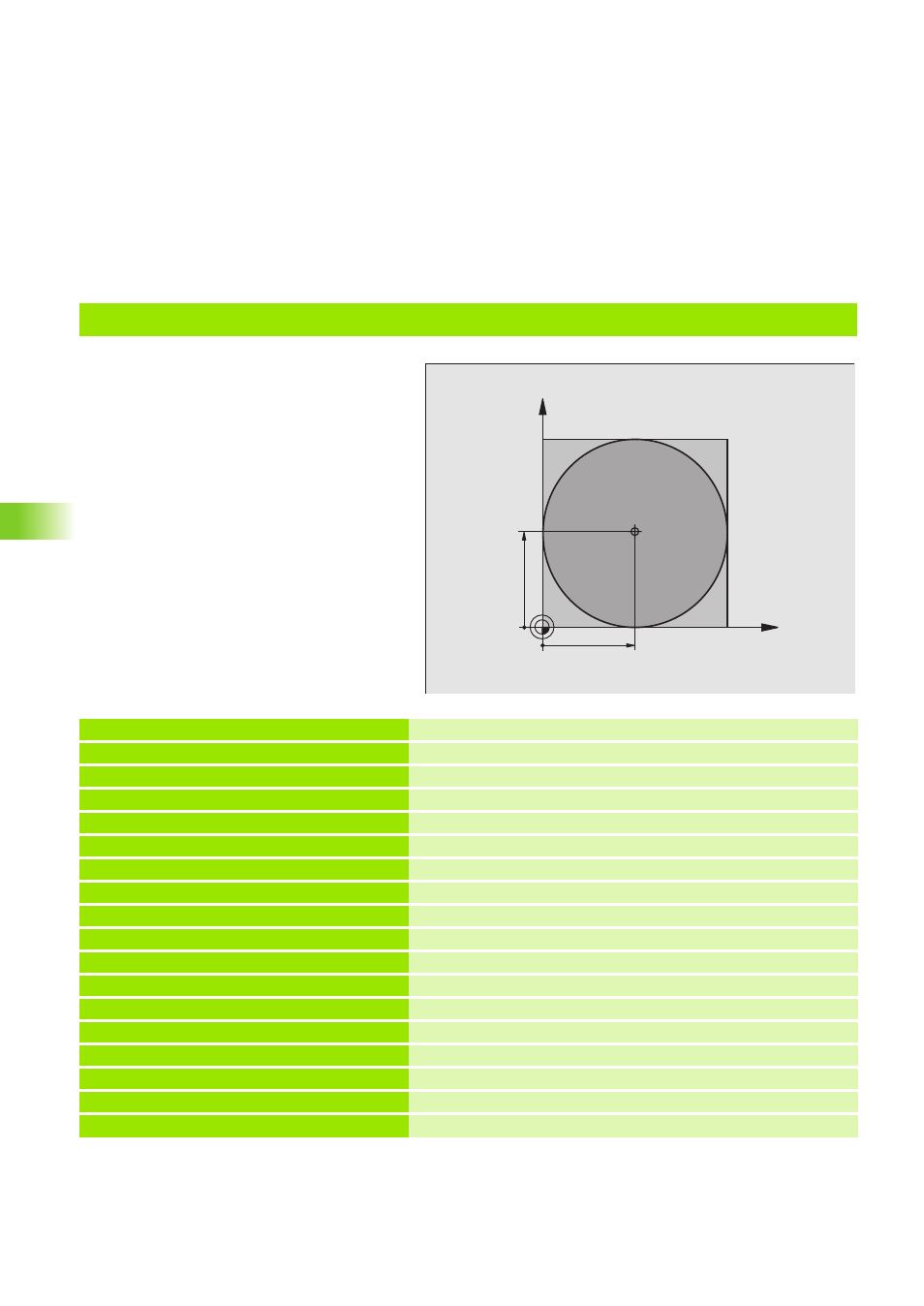

en Beispiel: Vollkreis kartesisch
0 BEGIN PGM KREIS MM Programm-Beginn
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATOR Zyklus GENERATOR (siehe „Zyklus 1 GENERATOR”, Seite 133)
4 CYCL DEF 1.1 P-TAB HDH700 Gewünschte Erodier-Tabelle, z.B. Tabelle HDH700
5 CYCL DEF 1.2 MAX=6 MIN=6 eine Leistungsstufe festlegen, z.B. 6
3 TOOL DEF 6 L+0 R+15 Elektroden-Definition im Programm
4 TOOL CALL 6 Z U+1,5 Elektroden-Aufruf in Zustellachse Z; Untermaß 1,5 mm
5 L Z+250 C+0 R0 F MAX M37 Sicherheitsabstand; Elektrode orientieren; Erodieren AUS
6 CC X+50 Y+50 Kreismittelpunkt definieren
7 L X-40 Y+50 R0 F MAX M Werkzeug vorpositionieren
8 L Z-5 R0 F MAX M Auf Bearbeitungstiefe fahren
9 L X+0 Y+50 RL M36 Ersten Konturpunkt mit Radiuskorrektur anfahren; Erodieren EIN
10 C X+100 Y+50 DR- R F M Kreisendpunkt des ersten Halbkreises; Drehung im Uhrzeigersinn
11 C X+0 Y+50 DR- R F M Kreisendpunkt des zweiten Halbkreises; Drehung im Uhrzeigersinn
12 X-40 Y+50 R0 F MAX M37 Freifahren in der Bearbeitungsebene; Erodieren AUS
13 L Z+250 F MAX Elektrode auf Sicherheitsabstand fahren; Eilgang
14 END PGM KREIS MM Programm-Ende
X
Y
50
50
CC
