HEIDENHAIN TNC 406, TNC 416 23
2.4 Kalibr
ier
en und Einr
ic
ht
en
2.4 Kalibrieren und Einrichten
Elektrode einsetzen
Mit einer Elektrode und den Antast-Funktionen der TNC 406 wird das
Einrichten erheblich vereinfacht. Folgende Antast-Funktionen stehen
an der TNC 406 zur Verfügung:
„ Kompensieren einer schiefen Werkstück-Aufspannung
(Grunddrehung)
„ Bezugspunkt-Setzen
„
Messen von
- Längen und Positionen am Werkstück
- Winkeln
- Kreisradien
- Kreismittelpunkten
„ Messungen während des Programmlaufs

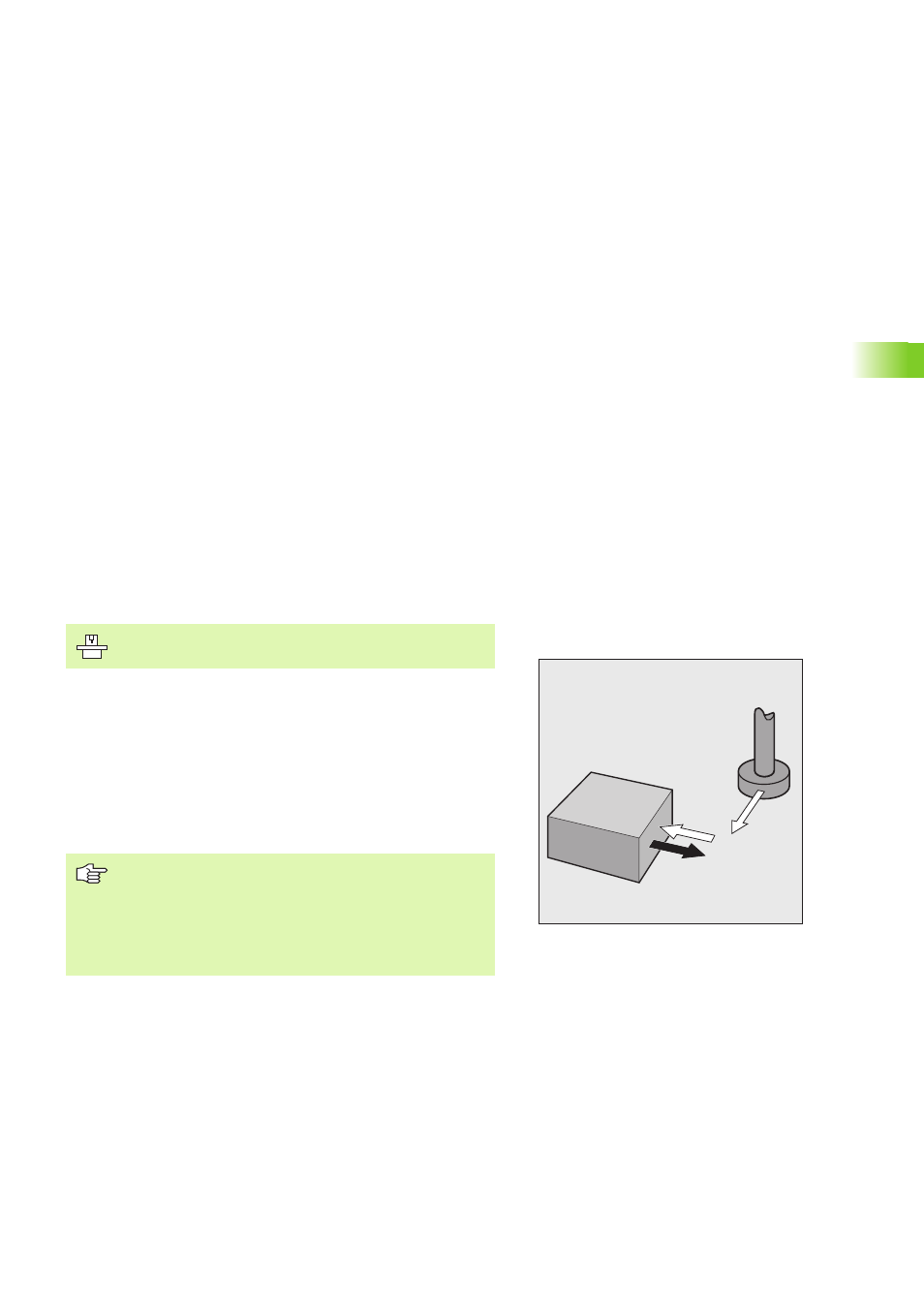

Die Elektrode verfährt in den Antastfunktionen nach Drücken der
externen START-Taste. Der Maschinenhersteller legt den Vorschub F
fest, mit dem sie auf das Werkstück zufährt.
Wenn die Antast-Elektrode das Werkstück berührt,
„
speichert die TNC die Koordinaten der angetasteten Position
„ stoppt die Antast-Elektrode
„ fährt die Antast-Elektrode im Eilgang auf die Startposition des
Antastvorgangs zurück
Der Maschinenhersteller muss die TNC für die Nutzung
der Antast-Funktionen vorbereiten.
Über Maschinenparameter 6100 legen Sie fest, ob jeder
Antastvorgang einmal oder mehrmals (Maximum: 5 Anta-
stungen) durchgeführt werden soll. Falls Sie mehrmals
Antasten, ermittelt die TNC den Mittelwert aller Antast-
punkte. Dieser Mittelwert ist dann das Antast-Ergebnis.
(Siehe auch „Allgemeine Anwender-Parameter wählen”
auf Seite 246) F
max
F
F
