170 8 Programmieren: Zyklen
8.5 Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung
Zyklus BEARBEITSUNGSEBENE im Bearbeitungsprogramm:

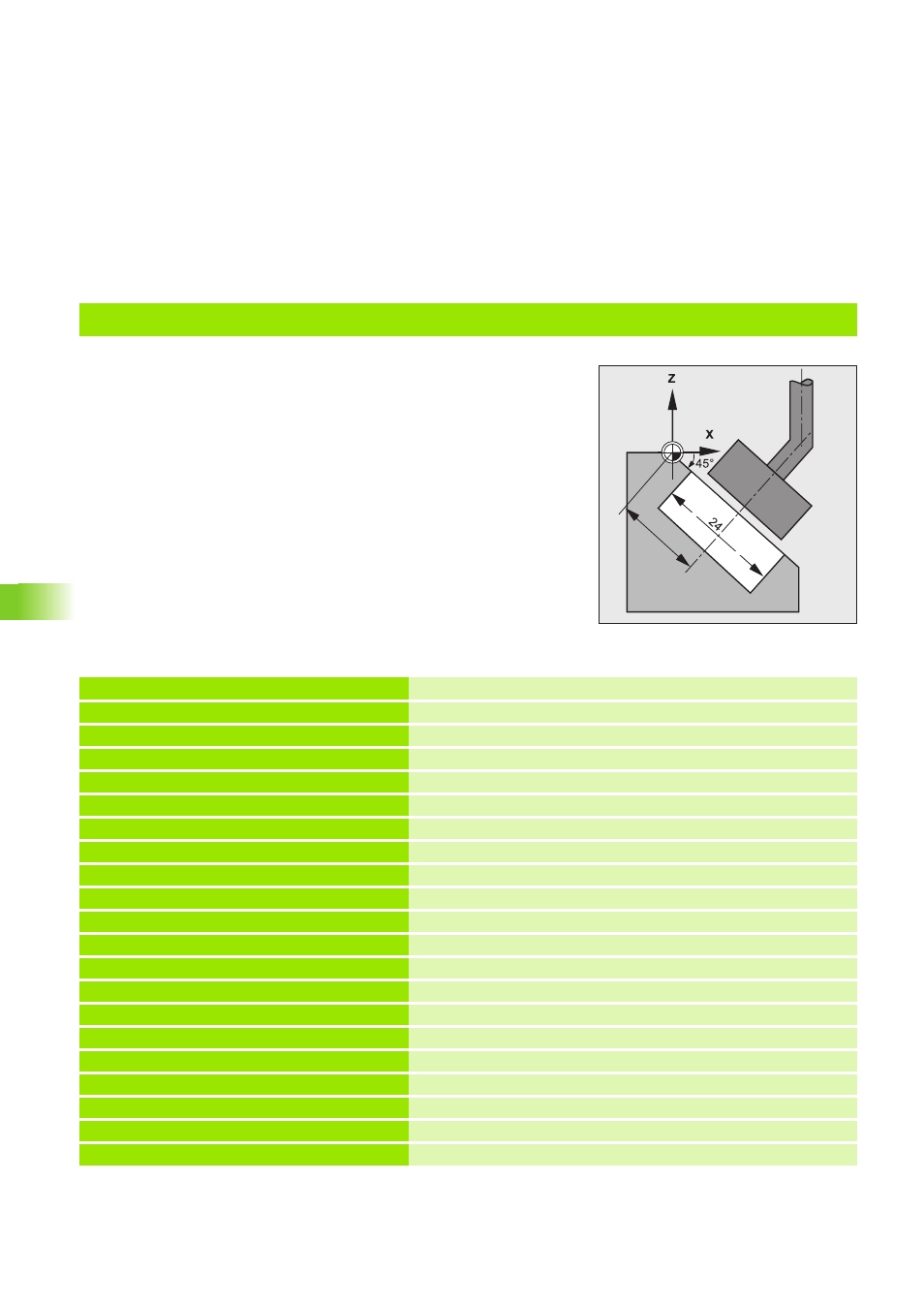

Übungsbeispiel: Bearbeitungsebene schwenken mit Zyklus 17 SCHEIBE
Zyklus Scheibe unter 45° in der B-Achse
geschwenkt abarbeiten, Tiefe = 10 mm.
Berechnung der Zyklusparameter SCHEIBE:
Siehe Beispiel Zyklus SCHEIBE
20
0 BEGIN PGM CYC19 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATOR Zyklus GENERATOR (siehe „Zyklus 1 GENERATOR” auf Seite 133)
4 CYCL DEF 1.1 P-TAB 100 Gewünschte Erodier-Tabelle
5 CYCL DEF 1.2 MAX=7 MIN=7 Leistungsstufe wählen
6 TOOL DEF 1 L+0 R+9,9 Werkzeug-Definition
7 TOOL CALL 1 Z U+4,2 Werkzeug-Aufruf
8 L Z+100 R0 F MAX Vorpositionieren auf Sichere Höhe
9 CYCL DEF 19.0 BEARBEITUNGSEBENE Zyklus 19 BEARBEITUNGSEBENE definieren
10 CYCL DEF 19.1 B+45 Bearbeitung schwenken um die B-Achse
11 L X+20 Y+20 R0 F MAX M Vorpositionieren Mitte Scheibe
12 L Z+1 R0 F MAX M Vorpositionieren über Werkstück-Oberfläche
13 CYCL DEF 17.0 SCHEIBE Zyklus 17 SCHEIBE definieren
14 CYCL DEF 17.1 Z–10 M36 Erodiertiefe Z=–10 mm, Erodieren EIN
15 CYCL DEF 17.2 RAD=2 MOD=0 Aufweitradius RAD=2 mm, kreisförmig Aufweiten
16 L Z+50 F MAX M37 M Schräger Rückzug auf sichere Höhe, Erodieren AUS
17 CYCL DEF 19.0 BEARBEITUNGSEBENE Zyklus 19 BEARBEITUNGSEBENE rücksetzen
18 CYCL DEF 19.1 B+0
19 L R F M2
20 END PGM CYC19 MM
