1.2 Bildschirm und Bedienfeld
Bildschirm
Die TNC 406 wird mit dem Farb-Bildschirm BC 110 (CRT) geliefert, die
TNC 416 wahlweise mit dem Farb-Bildschirm BC 120 (CRT) oder dem

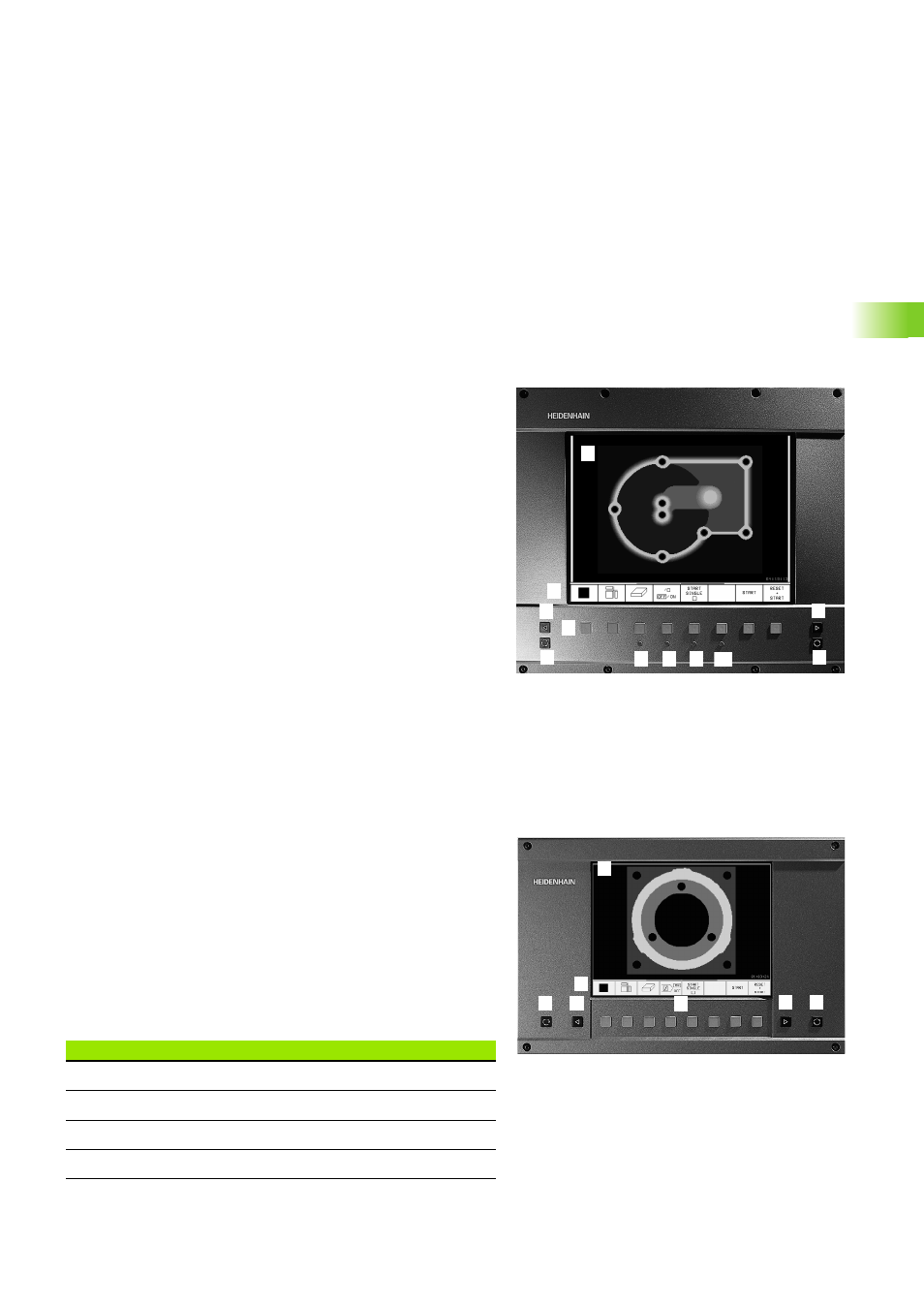

Farb-Flachbildschirm BF 120 (TFT). Die Abbildung rechts oben zeigt
die Bedienelemente des BC 120, die Abbildung rechts unten zeigt die
Bedienelemente des BF 120.
Zusätzliche Tasten für BC 120
1 Kopfzeile
Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile die
angewählten Betriebsarten an.
2 Softkeys
In der Fußzeile zeigt die TNC weitere Funktionen in einer Softkey-
Leiste an. Diese Funktionen wählen Sie über die
darunterliegenden Tasten. Zur Orientierung zeigen schmale
Balken direkt über der Softkey-Leiste die Anzahl der Softkey-
Leisten an, die sich mit den außen angeordneten schwarzen Pfeil-
Tasten wählen lassen. Die aktive Softkey-Leiste wird als
aufgehellter Balken dargestellt.
3 Softkey-Wahltasten
4 Softkey-Leisten umschalten
5 Festlegen der Bildschirm-Aufteilung
6 Bildschirm-Umschalttaste für Maschinen- und Programmier-
Betriebsarten
1 3
1 1
2
4 4
5 1 6 7 8 9 10
2
1
11 4 3 1 5 1 4 6
7 Bildschirm entmagnetisieren; Hauptmenü zur Bildschirm-
Einstellung verlassen
8 Hauptmenü zur Bildschirm-Einstellung wählen:
„
Im Hauptmenü: Hellfeld nach unten verschieben
„ Im Untermenü: Wert verkleinern; Bild nach links bzw. nach
unten verschieben
9
„
Im Hauptmenü: Hellfeld nach oben verschieben
„ Im Untermenü: Wert vergrößern oder Bild nach rechts bzw.
nach oben verschieben
10
„
Im Hauptmenü: Untermenü wählen
„ Im Untermenü: Untermenü verlassen
Hauptmenü-Dialog Funktion
BRIGHTNESS Helligkeit ändern
CONTRAST Kontrast ändern
H-POSITION Horizontale Bildposition ändern
V-POSITION Vertikale Bildposition ändern
